Управление педаль (смещаемый стрела) — HITACHI EX20UR-2

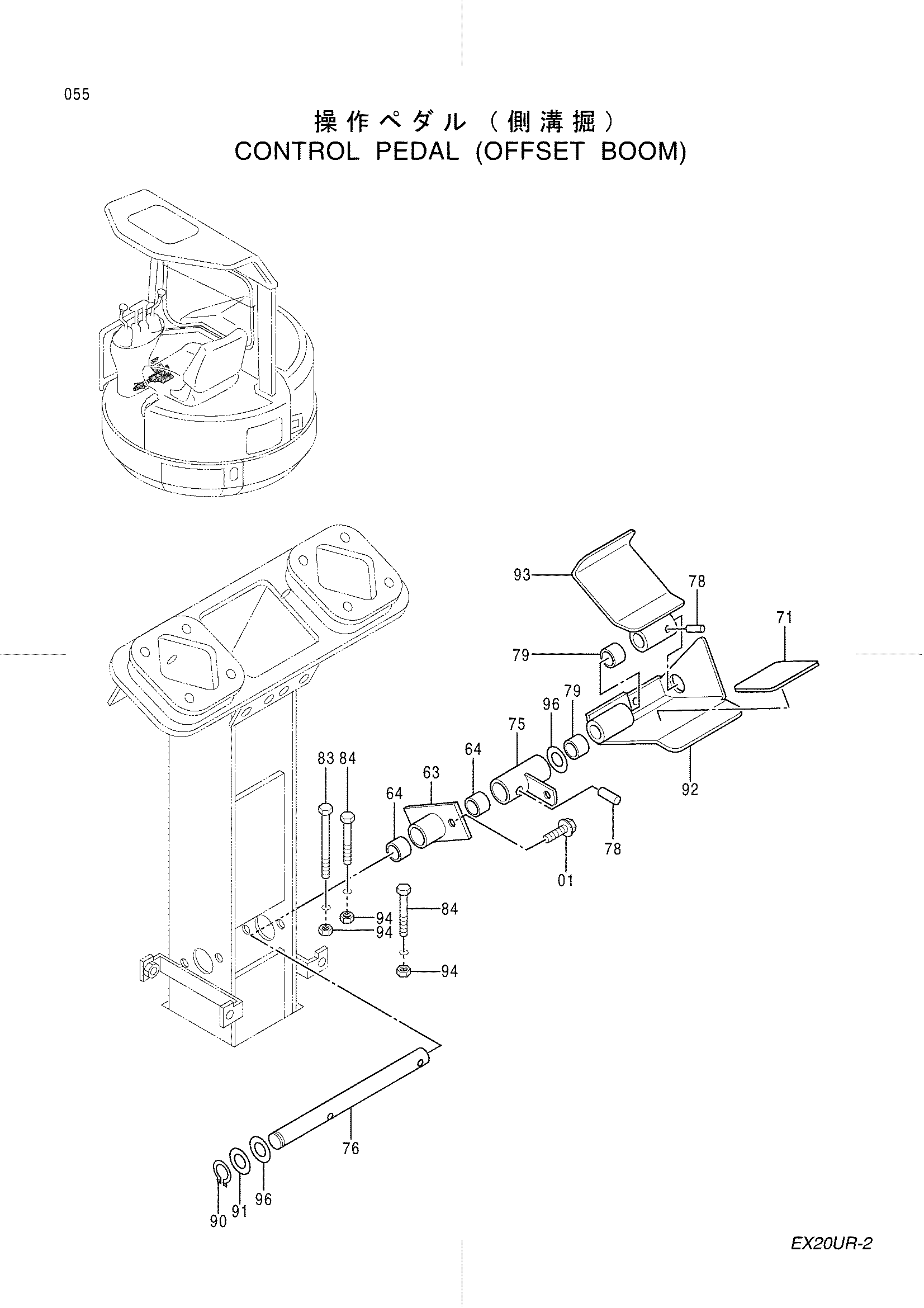

Заводская схема «Управление педаль (смещаемый стрела)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J080820 | Болт с шайбой | 2 |
| 63 | 9738037 | Кронштейн | 1 |
| 64 | 4280301 | Втулка | 2 |
| 71 | 4307121 | Лента | 1 |
| 75 | 8060925 | Тяга | 1 |
| 76 | 4295842 | Палец | 1 |
| 78 | 967380 | Пружинный штифт | 2 |
| 79 | 4280301 | Втулка | 2 |
| 83 | 4345871 | Болт | 1 |
| 84 | 4345872 | Болт | 2 |
| 90 | 991337 | Стопорное кольцо | 1 |
| 91 | J253114 | Плоская шайба | 1 |
| 92 | 8061870 | Педаль R | 1 |
| 93 | 8061871 | Педаль F | 1 |
| 94 | J231108 | Гайка | 3 |
| 96 | 4289754 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
