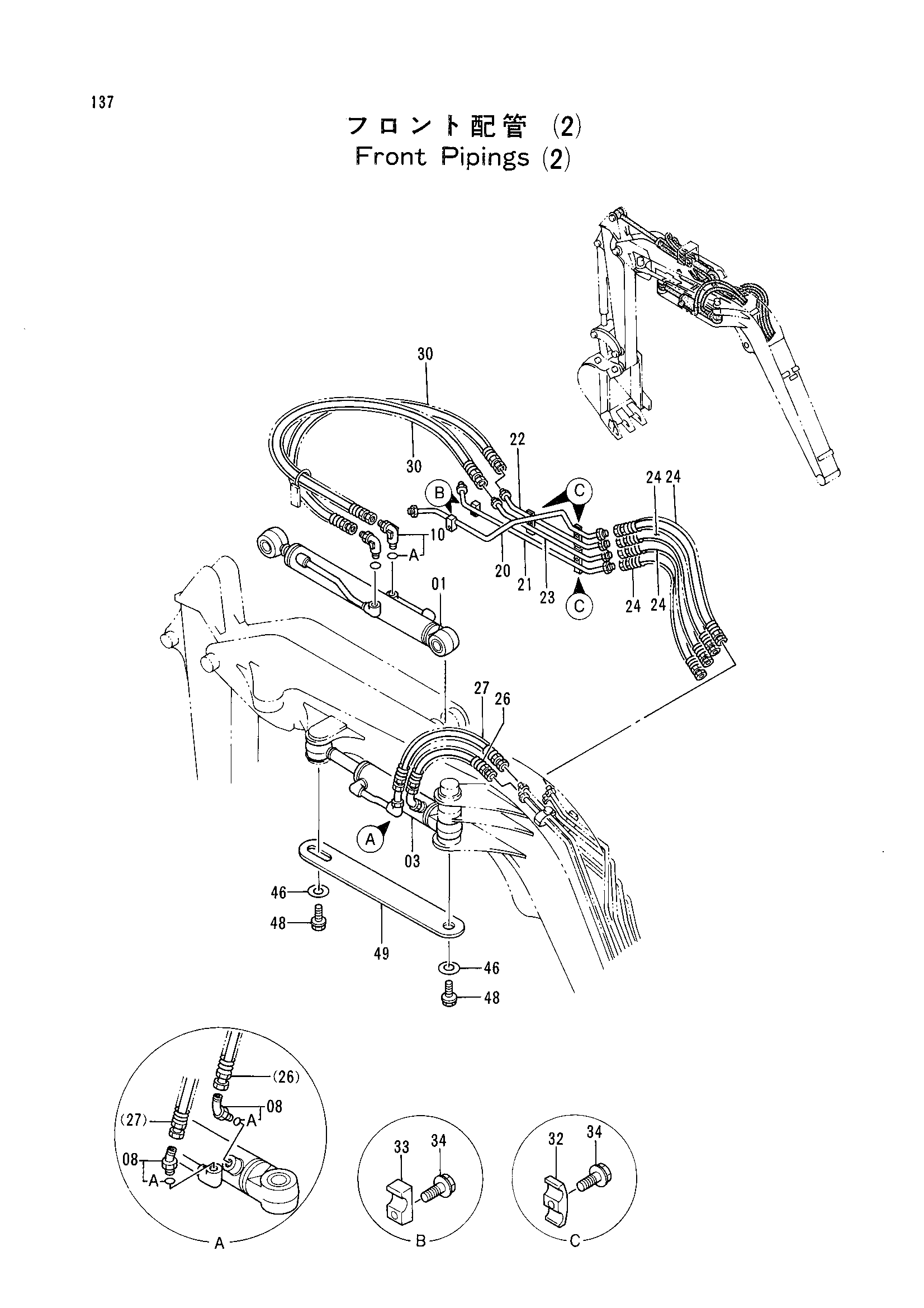

Передний трубопроводы (2) — HITACHI EX20UR
Заводская схема «Передний трубопроводы (2)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302397 | Гидроцилиндр рукояти | 1 |
| 03 | 4302399 | Гидроцилиндр. смещаемый | 1 |
| 08 | 4193826 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 8055239 | Трубка | 1 |
| 21 | 8055240 | Трубка | 1 |
| 22 | 9739788 | Трубка | 1 |
| 23 | 9739789 | Трубка | 1 |
| 24 | 4319364 | Шланг | 4 |
| 26 | 4316833 | Шланг | 1 |
| 27 | 4316834 | Шланг | 1 |
| 30 | 4306902 | Шланг | 2 |
| 32 | 4275542 | Хомут трубки | 3 |
| 33 | 4275543 | Хомут трубки | 2 |
| 34 | J020830 | Болт с шайбой | 5 |
| 46 | 4292184 | Шайба | 2 |
| 48 | J011230 | Болт с шайбой | 2 |
| 49 | 3063074 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
