Рычаг блокировка — HITACHI EX20UR

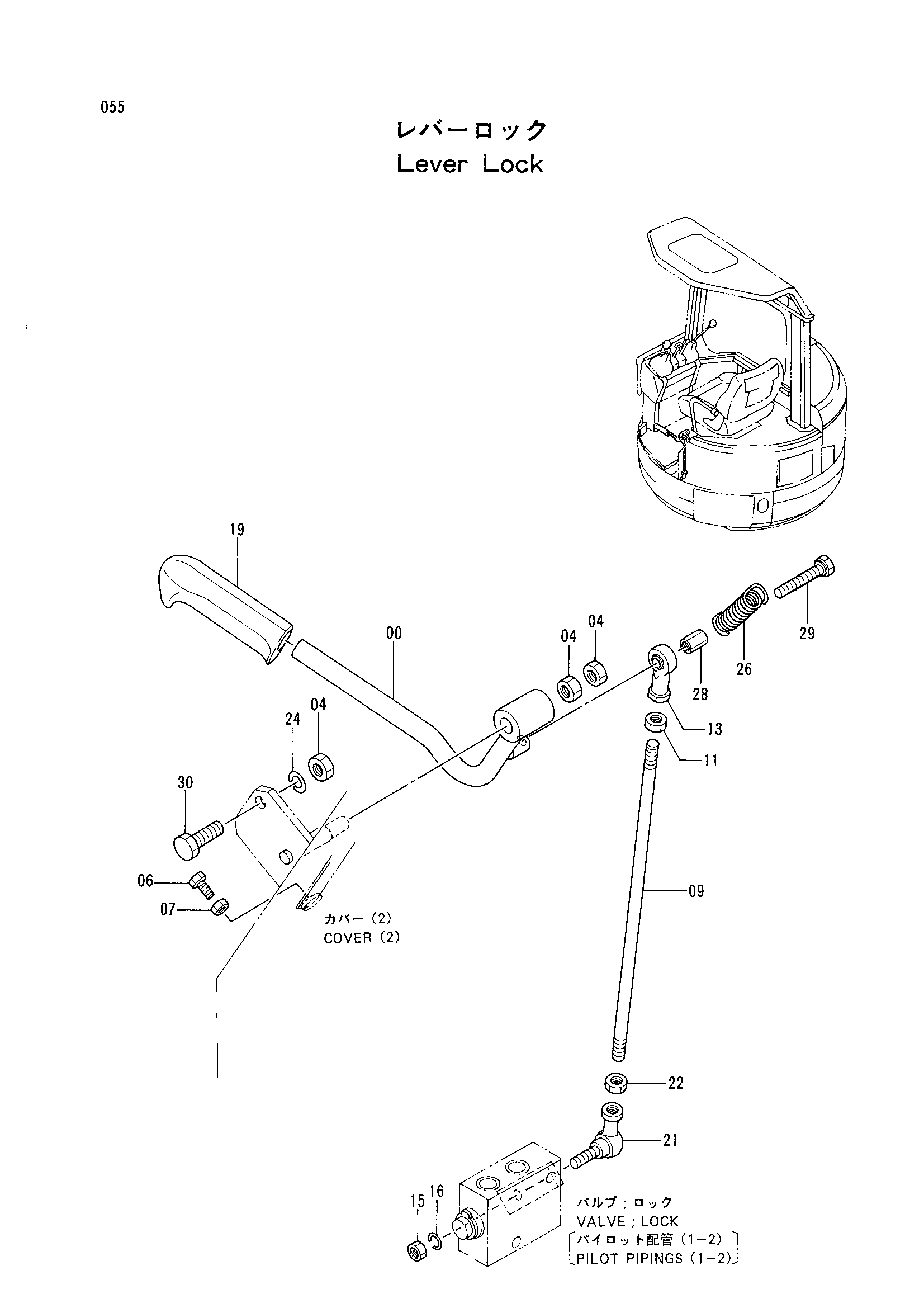

Заводская схема «Рычаг блокировка» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054836 | Рычаг блокировка | 1 |
| 04 | J950010 | Гайка | 3 |
| 06 | J900616 | Болт | 1 |
| 07 | M500605 | Гайка | 1 |
| 09 | 4302421 | Шток | 1 |
| 11 | M500807 | Гайка | 1 |
| 13 | 4287796 | Концевой шток | 1 |
| 15 | M500807 | Гайка | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 19 | 3051611 | Рукоятка | 1 |
| 21 | 4287793 | Соединение шарик(левый) | 1 |
| 22 | M580008 | Гайка (левый) | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 26 | 4316646 | Пружина | 1 |
| 28 | 4316647 | Гайка | 1 |
| 29 | 4317640 | Болт | 1 |
| 30 | J901030 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
