Пилотный трубопроводы (1-2) — HITACHI EX20UR

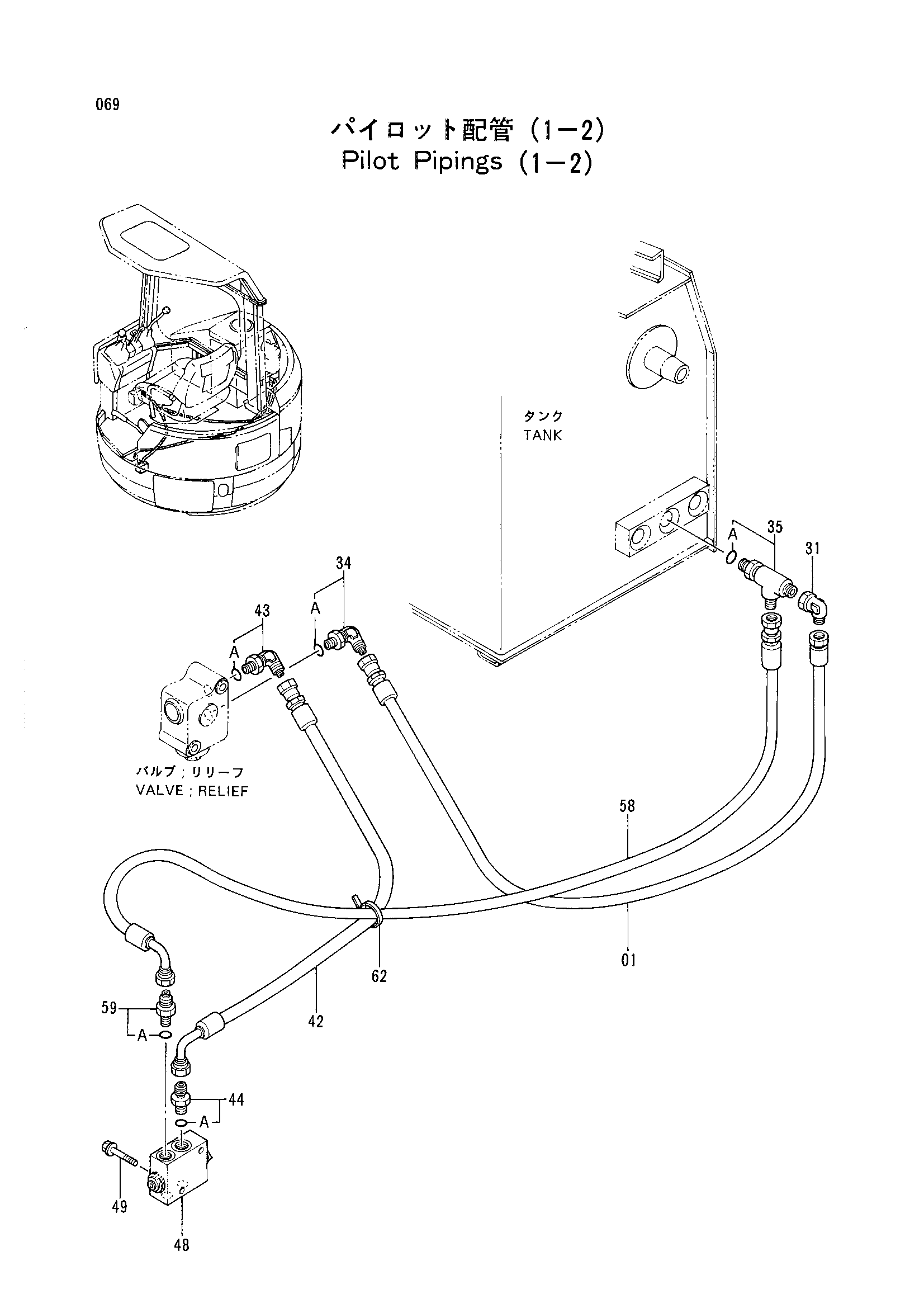

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4322519 | Шланг | 1 |
| 31 | 4239976 | Унион S | 1 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4222016 | Тройник | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4305405 | Шланг | 1 |
| 43 | 4154671 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4200466 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4280276 | Запорный клапан | 1 |
| 49 | J010850 | Болт с шайбой | 2 |
| 58 | 4313109 | Шланг | 1 |
| 59 | 4200467 | Адаптер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
