Управление короб — HITACHI EX20UR

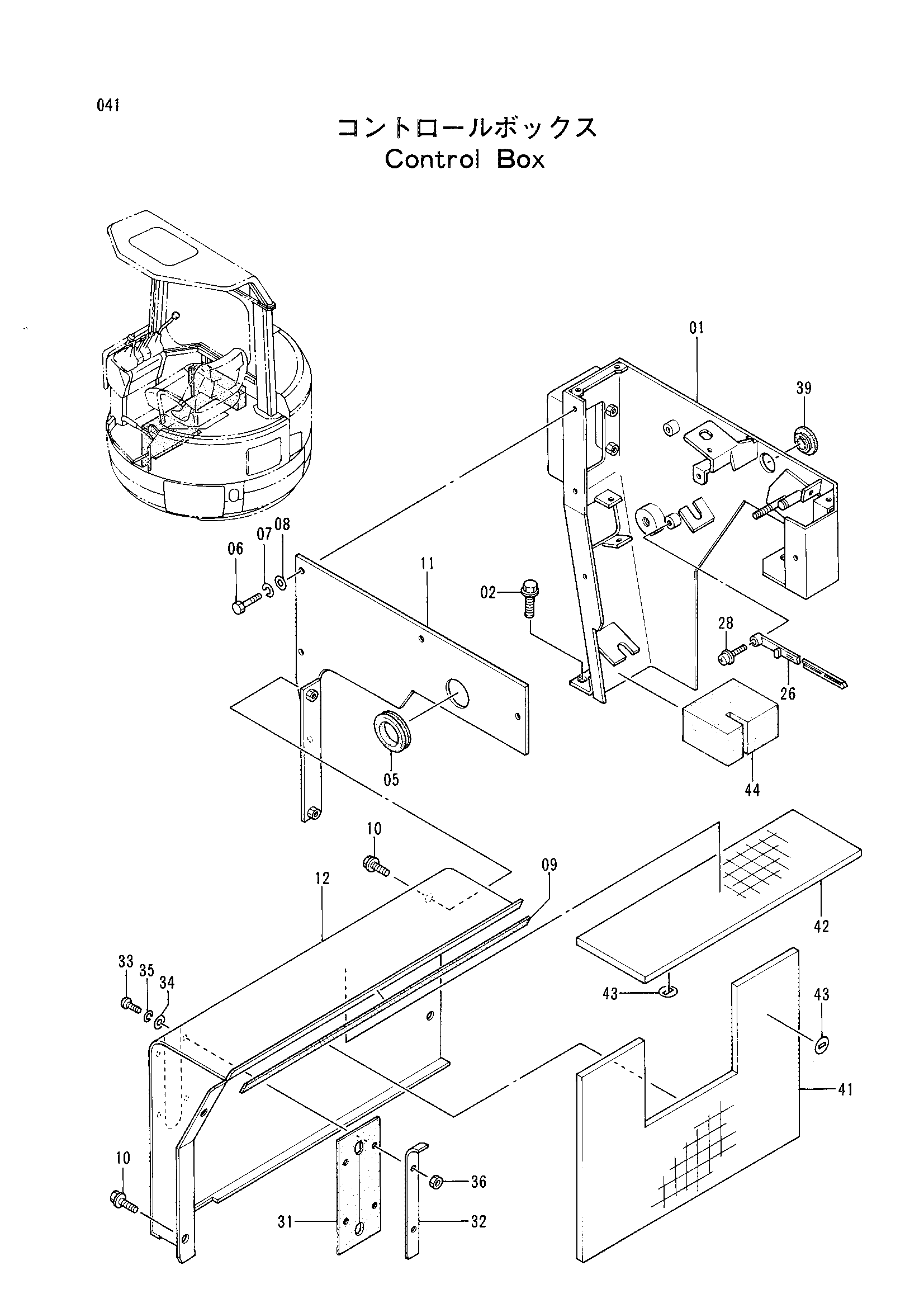

Заводская схема «Управление короб» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003865 | Стойка | 1 |
| 02 | J021025 | Болт с шайбой | 3 |
| 05 | 4292247 | Резиновая втулка | 1 |
| 06 | J900616 | Болт | 5 |
| 07 | A590906 | Пружинная шайба | 5 |
| 08 | A590106 | Плоская шайба | 5 |
| 09 | 4309946 | Резиновое уплотнение | 1 |
| 10 | J020820 | Болт с шайбой | 4 |
| 11 | 6012926 | Крышка | 1 |
| 12 | 7026797 | Крышка | 1 |
| 26 | 4303336 | Зажим | 1 |
| 28 | J460616 | Винт с шайбой | 1 |
| 31 | 4314294 | Резиновая прокладка | 1 |
| 32 | 4314295 | Пластина | 2 |
| 33 | M430616 | Винт | 4 |
| 34 | A590106 | Плоская шайба | 4 |
| 35 | A590906 | Пружинная шайба | 4 |
| 36 | M500605 | Гайка | 4 |
| 39 | 4279633 | Резиновая втулка | 1 |
| 41 | 4335839 | Стекловата | 1 |
| 42 | 4335840 | Стекловата | 1 |
| 43 | 4288584 | Шайба | 4 |
| 44 | 4335302 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
