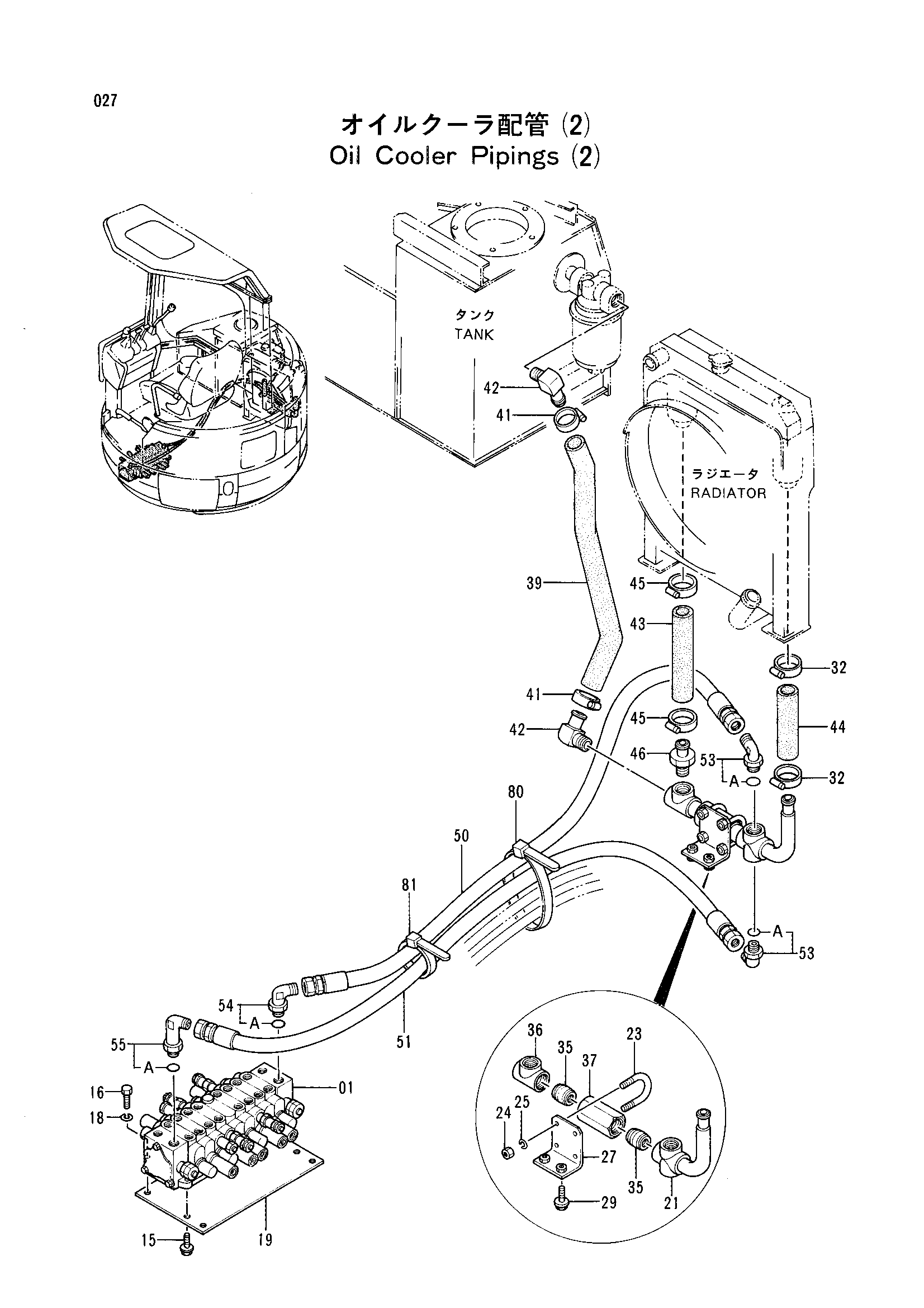

Масляный радиатор трубопроводы (2) — HITACHI EX20UR
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4300504 | Гидрораспределитель | 1 |
| 15 | J011025 | Болт с шайбой | 2 |
| 16 | J901035 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4313590 | Пластина | 1 |
| 21 | 8054449 | Трубка | 1 |
| 23 | 4302365 | U-образный болт | 2 |
| 24 | M500807 | Гайка | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 27 | 8054565 | Кронштейн | 1 |
| 29 | J021025 | Болт с шайбой | 2 |
| 32 | 4505243 | Хомут шланга | 2 |
| 35 | 4302416 | Ниппель | 2 |
| 36 | 94-0663 | Тройник | 1 |
| 37 | 4163095 | Обратный клапан | 1 |
| 39 | 3063339 | Резиновый шланг | 1 |
| 41 | 4505243 | Хомут шланга | 2 |
| 42 | 4276863 | Угловой штуцер | 2 |
| 43 | 4033338 | Резиновый шланг | 1 |
| 44 | 4120248 | Резиновый шланг | 1 |
| 45 | 4505243 | Хомут шланга | 2 |
| 46 | 4303608 | Адаптер | 1 |
| 50 | 4313088 | Шланг | 1 |
| 51 | 4313089 | Шланг | 1 |
| 53 | 4279060 | Угловой штуцер | 2 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4154672 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4217342 | Угловой штуцер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 80 | 4055312 | Ленточный зажим | 1 |
| 81 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
