Пилотный трубопроводы (2-1) — HITACHI EX20UR

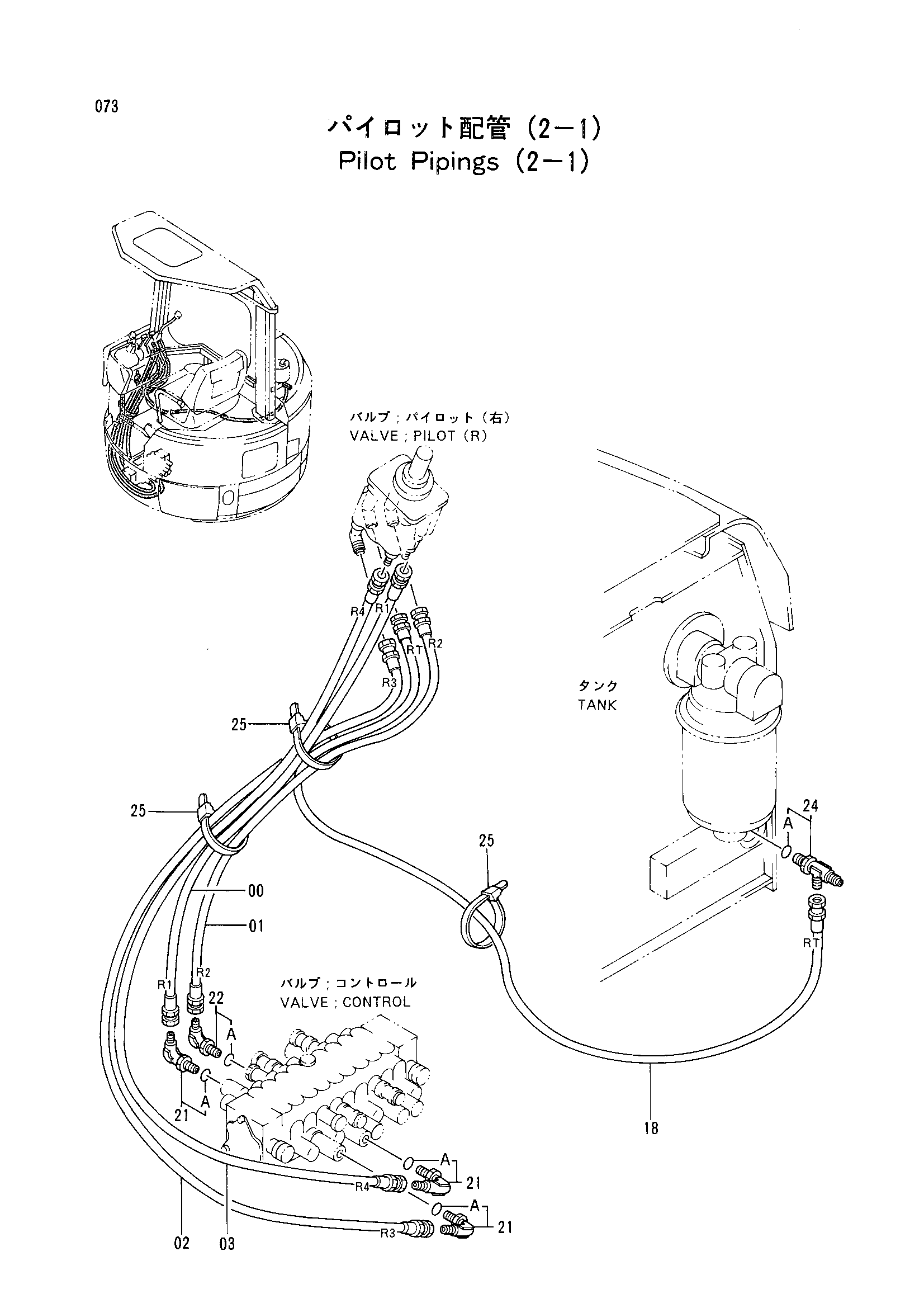

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4313091 | Шланг (R1) | 1 |
| 01 | 4313090 | Шланг (R2) | 1 |
| 02 | 4313092 | Шланг (R3) | 1 |
| 03 | 4313093 | Шланг (R4) | 1 |
| 18 | 4313118 | Шланг (RT) | 1 |
| 21 | 4154670 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4279119 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4222016 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
