Управление двигателем — HITACHI EX20UR

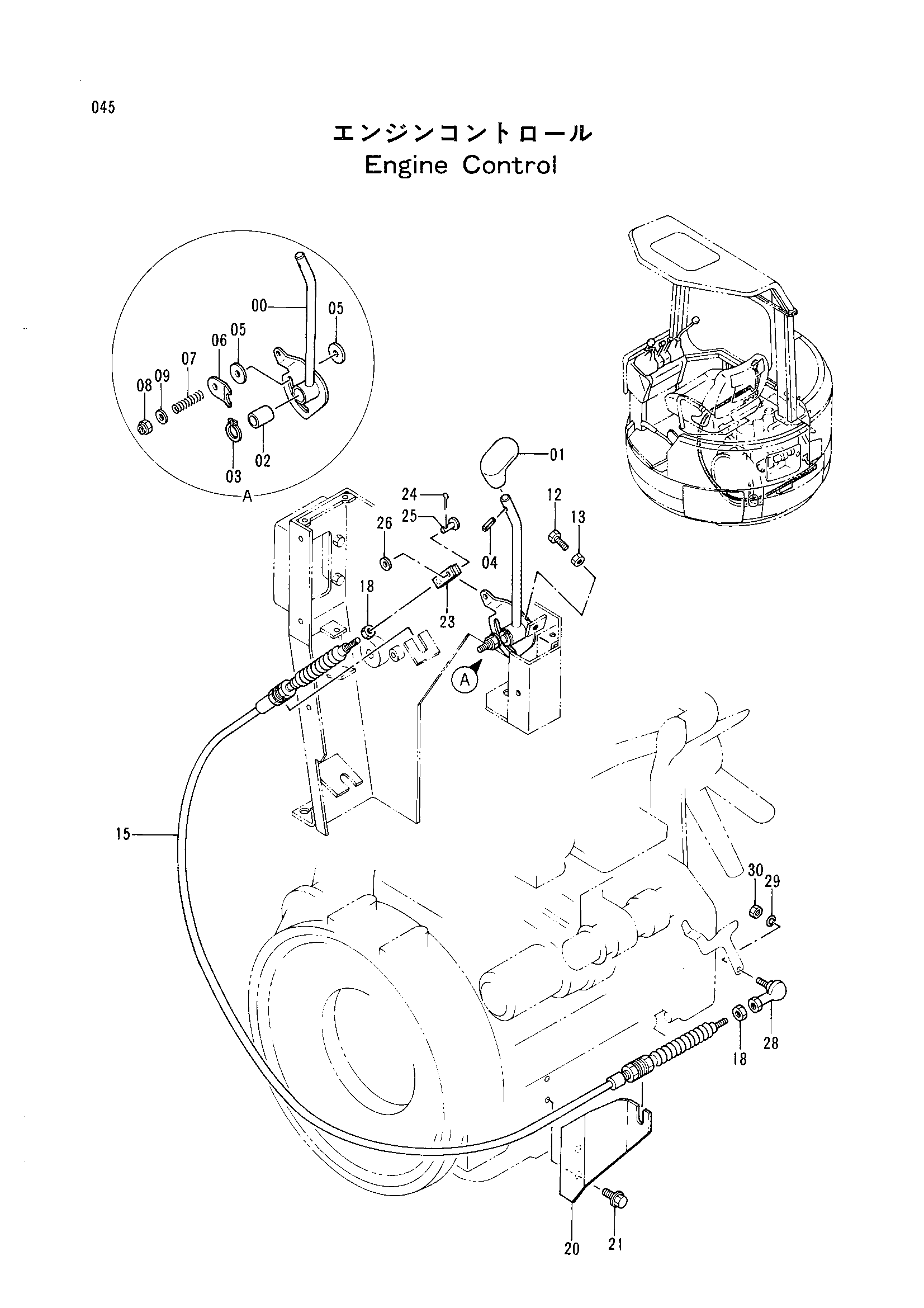

Заводская схема «Управление двигателем» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054834 | Рычаг | 1 |
| 01 | 4279514 | Рукоятка | 1 |
| 02 | 4292248 | Втулка | 1 |
| 03 | 991338 | Стопорное кольцо | 1 |
| 04 | 4144353 | Пружинный штифт | 1 |
| 05 | 4279721 | Пластина фрикционный | 2 |
| 06 | 4279718 | Пластина | 1 |
| 07 | 4279720 | Пружина | 1 |
| 08 | 4045245 | U-образная гайка | 1 |
| 09 | A590106 | Плоская шайба | 1 |
| 12 | J900620 | Болт | 1 |
| 13 | M500605 | Гайка | 1 |
| 15 | 4292708 | Трос управления | 1 |
| 18 | M500504 | Гайка | 2 |
| 20 | 4303338 | Кронштейн | 1 |
| 21 | J021020 | Болт с шайбой | 2 |
| 23 | 4309788 | Концевой вилка(правый) | 1 |
| 24 | A761208 | Шплинт | 1 |
| 25 | A740513 | Палец | 1 |
| 26 | A590105 | Плоская шайба | 1 |
| 28 | 4287791 | Шарнир | 1 |
| 29 | A590906 | Пружинная шайба | 1 |
| 30 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
