Топливные трубопроводы — HITACHI EX20UR

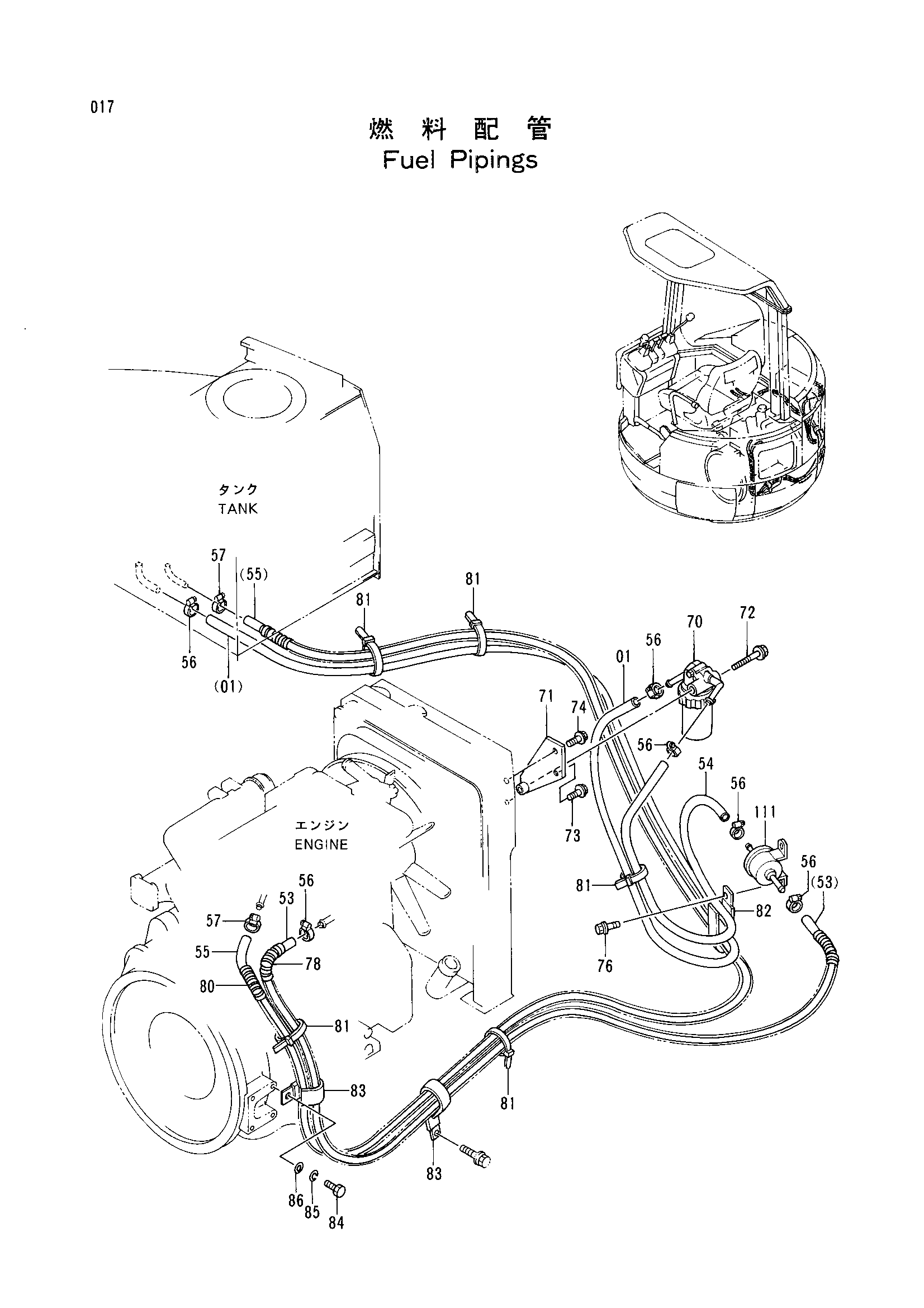

Заводская схема «Топливные трубопроводы» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4309942 | Топливный шланг | 1 |
| 53 | 4309943 | Топливный шланг | 1 |
| 54 | 4309944 | Топливный шланг | 1 |
| 55 | 4309945 | Шланг обратный | 1 |
| 56 | 4514700 | Зажим шланг | 6 |
| 57 | 4508575 | Хомут шланга | 2 |
| 70 | 4311000 | Фильтр | 1 |
| 71 | 8054832 | Кронштейн фильтр | 1 |
| 72 | J020865 | Болт с шайбой | 1 |
| 73 | J020820 | Болт с шайбой | 1 |
| 74 | J020620 | Болт с шайбой | 1 |
| 76 | J020620 | Болт с шайбой | 2 |
| 78 | 4296332 | Трубка | 1 |
| 80 | 4310004 | Трубка | 1 |
| 81 | 4055311 | Ленточный зажим | 5 |
| 82 | 4288707 | Хомут | 1 |
| 83 | 4291657 | Хомут | 2 |
| 84 | J901020 | Болт | 1 |
| 85 | A590910 | Пружинная шайба | 1 |
| 86 | A590110 | Плоская шайба | 1 |
| 111 | 4281144 | Насос топливный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
