Рычаг управления (основной) — HITACHI EX20UR

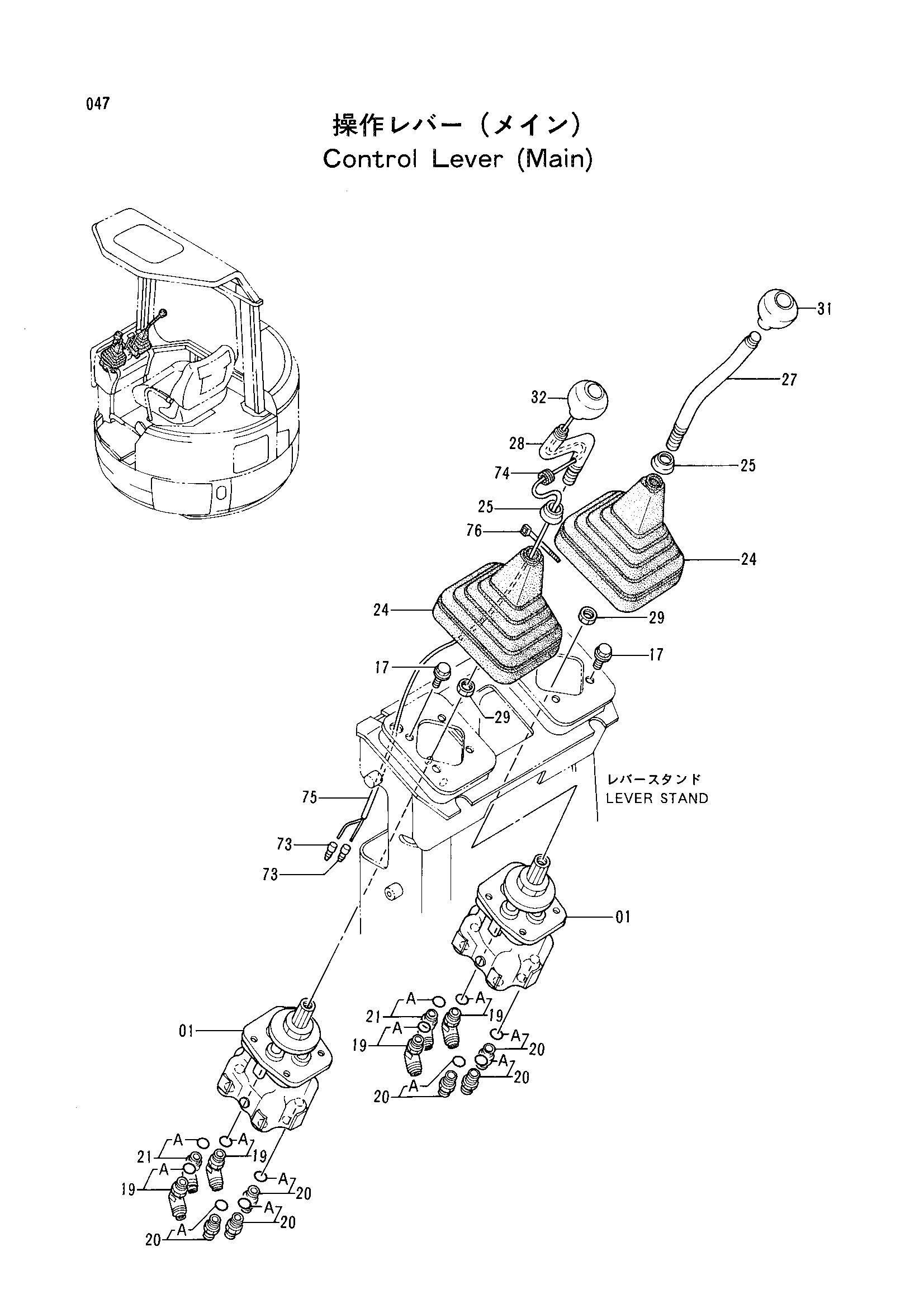

Заводская схема «Рычаг управления (основной)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9108200 | Пилотный клапан | 2 |
| 17 | J010830 | Болт с шайбой | 8 |
| 19 | 4193826 | Угловой штуцер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200465 | Адаптер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200472 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 1017557 | Защитный чехол | 2 |
| 25 | 4264107 | Уплотнение колпачок | 2 |
| 27 | 7025507 | Рычаг R | 1 |
| 28 | 7025506 | Рычаг L | 1 |
| 29 | J950014 | Гайка | 2 |
| 31 | 4117704 | Рукоятка | 1 |
| 32 | 4293820 | Рукоятка | 1 |
| 73 | 4313180 | Клемма | 2 |
| 74 | 487081 | Резиновая втулка | 1 |
| 75 | 4265541 | Трубка | 1 |
| 76 | 4265540 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
