Рычаг тяга (ход) — HITACHI EX20UR

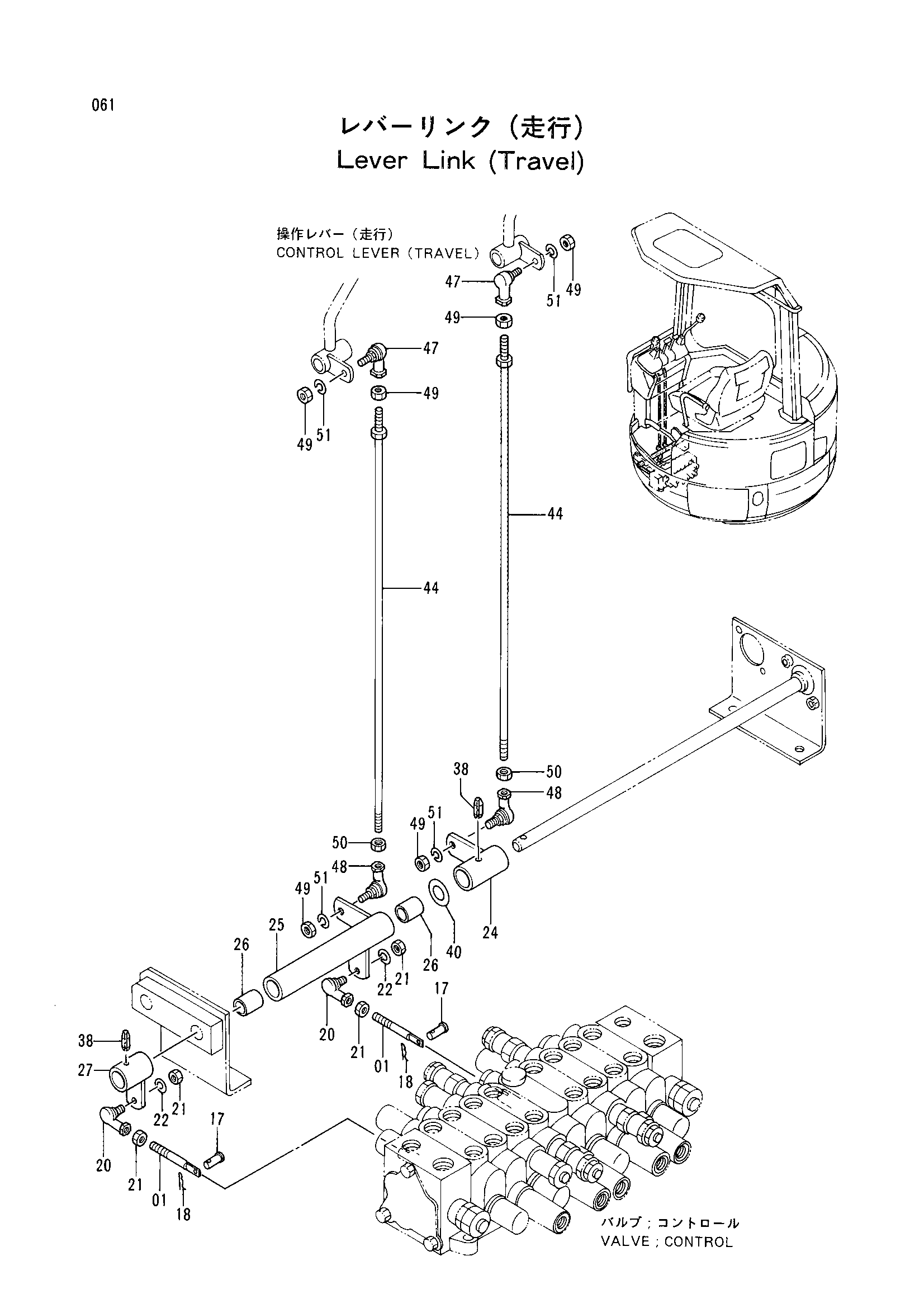

Заводская схема «Рычаг тяга (ход)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302423 | Шток | 2 |
| 17 | 4279607 | Палец | 2 |
| 18 | 4022695 | Стопорный палец | 2 |
| 20 | 4287792 | Шарнир | 2 |
| 21 | M500807 | Гайка | 4 |
| 22 | A590908 | Пружинная шайба | 2 |
| 24 | 8054467 | Тяга | 1 |
| 25 | 8054468 | Тяга | 1 |
| 26 | 4280300 | Втулка | 2 |
| 27 | 8054469 | Тяга | 1 |
| 38 | 967380 | Пружинный штифт | 2 |
| 40 | 4289754 | Регулировочная шайба | 1 |
| 44 | 9739205 | Шток | 2 |
| 47 | 4287792 | Шарнир | 2 |
| 48 | 4287793 | Соединение шарик(левый) | 2 |
| 49 | M500807 | Гайка | 6 |
| 50 | M580008 | Гайка (левый) | 2 |
| 51 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
