Смещаемый стрела (1) — HITACHI EX20UR

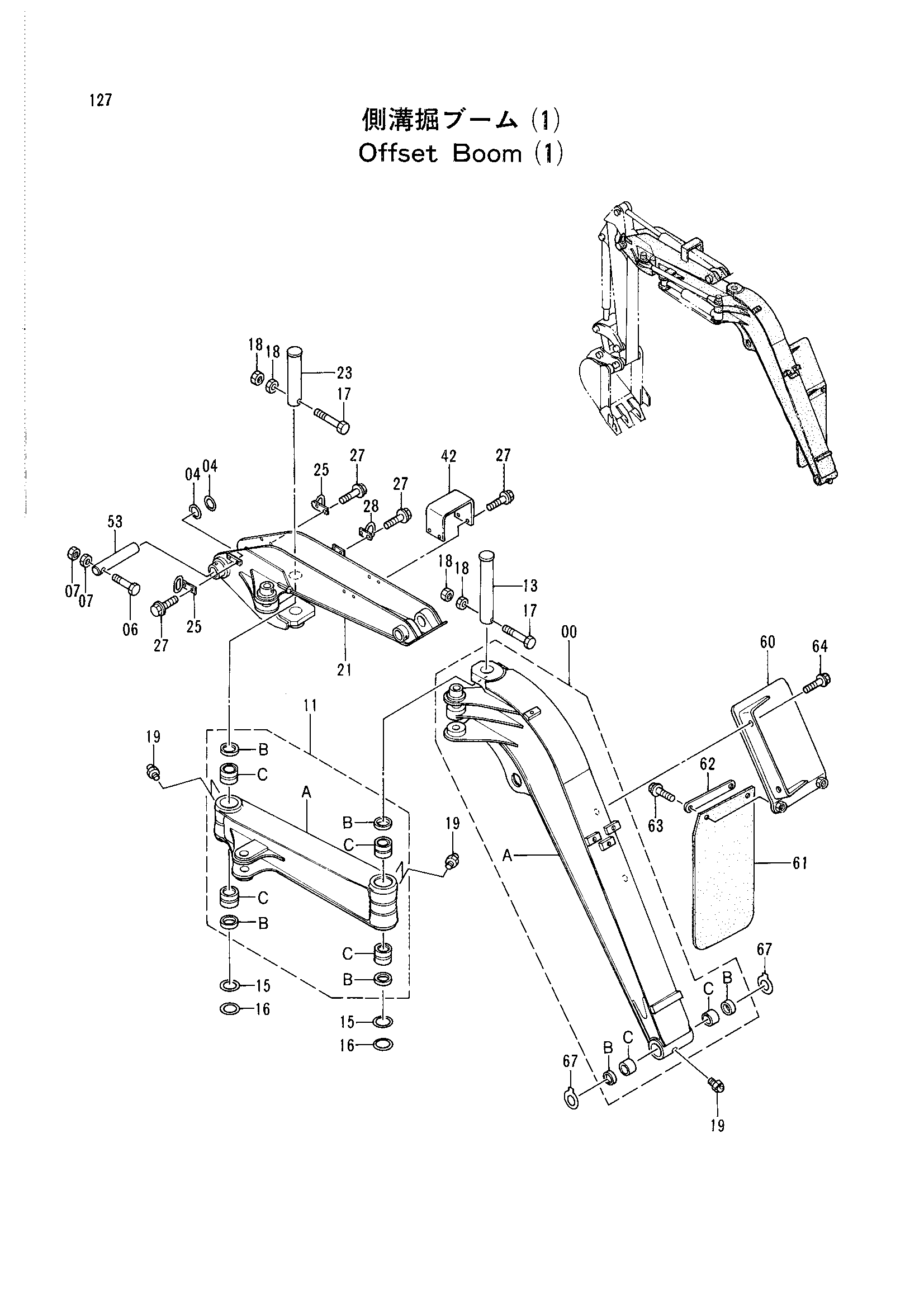

Заводская схема «Смещаемый стрела (1)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054669 | Стрела нижний | 1 |
| 00A | 5003696 | Стрела нижний | 1 |
| 00B | 4279530 | Пылезащитное уплотнение | 2 |
| 00C | 4312782 | Втулка | 2 |
| 04 | 4275477 | Регулировочная шайба 0.8 | 2 |
| 06 | 4277471 | Болт | 1 |
| 07 | J950010 | Гайка | 2 |
| 11 | 8054670 | Стрела верхний | 1 |
| 11A | 6012917 | Стрела верхний | 1 |
| 11B | 4304350 | Пылезащитное уплотнение | 4 |
| 11C | 4312783 | Втулка | 4 |
| 13 | 3062185 | Палец | 1 |
| 15 | 4303308 | Регулировочная шайба 1.6 | 2 |
| 16 | 4291273 | Регулировочная шайба 0.8 | 2 |
| 17 | J901290 | Болт | 2 |
| 18 | J950012 | Гайка | 4 |
| 19 | J75581 | Пресс-маслёнка | 5 |
| 21 | 6012918 | Стойка гидроцилиндр | 1 |
| 23 | 3062186 | Палец | 1 |
| 25 | 9739200 | Кронштейн | 2 |
| 27 | J020820 | Болт с шайбой | 10 |
| 28 | 9738938 | Кронштейн | 1 |
| 42 | 4303660 | Крышка | 1 |
| 53 | 3056108 | Палец | 1 |
| 60 | 8054118 | Крышка | 1 |
| 61 | 4301244 | Сиденье резиновый | 1 |
| 62 | 4301333 | Пластина | 1 |
| 63 | J020820 | Болт с шайбой | 2 |
| 64 | J011225 | Болт с шайбой | 2 |
| 67 | 4302743 | Регулировочная шайба 0.8 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
