Бак (топливный и масляный) — HITACHI EX20UR

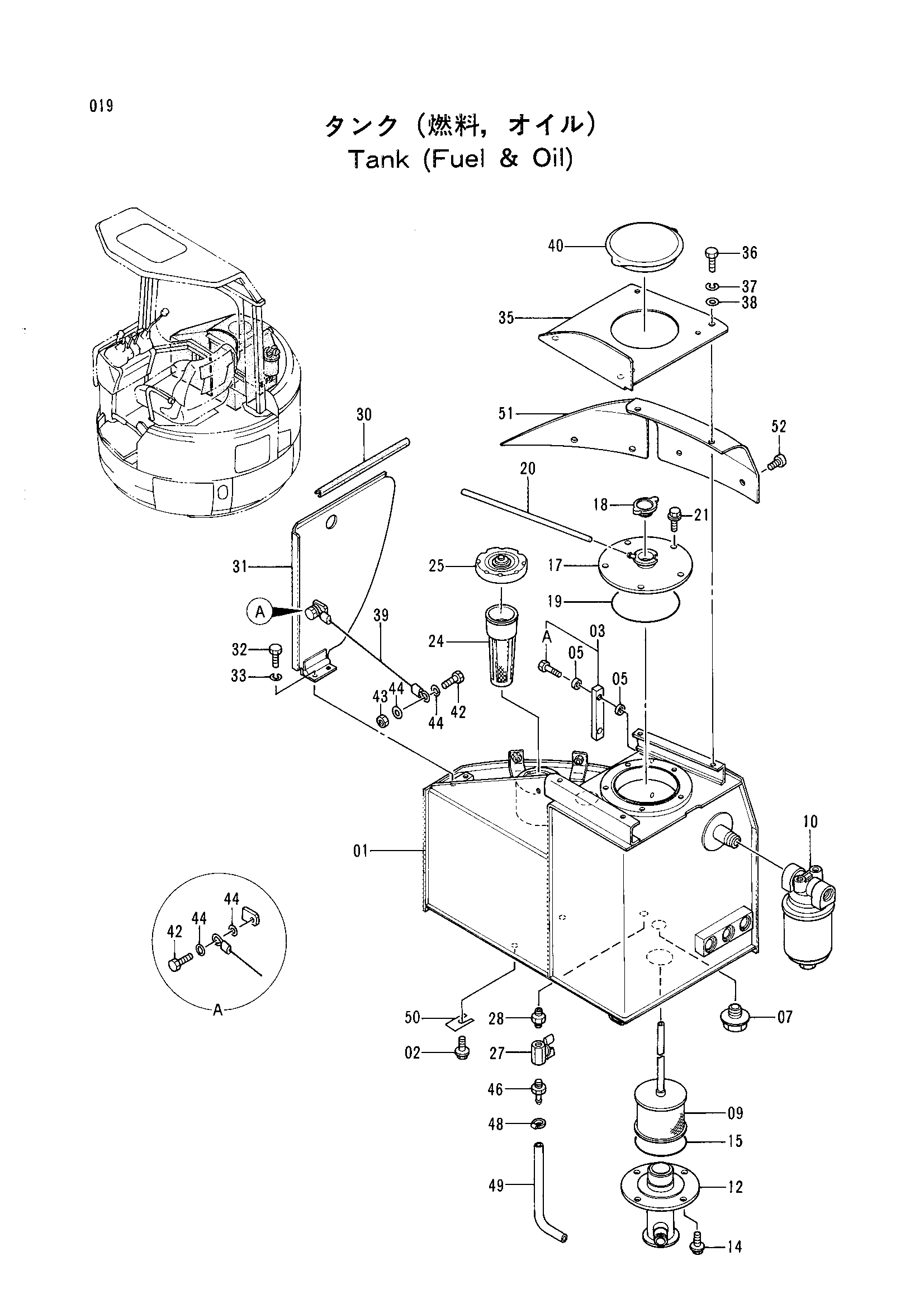

Заводская схема «Бак (топливный и масляный)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004049 | Бак | 1 |
| 02 | J021020 | Болт с шайбой | 4 |
| 03 | 8055812 | Указатель уровня | 1 |
| 03A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 94-2025 | Пробка | 1 |
| 09 | 4300507 | Всасывающий фильтр | 1 |
| 10 | 4300508 | Фильтр обратный | 1 |
| 12 | 7026195 | Всасывающая трубка | 1 |
| 14 | J011020 | Болт с шайбой | 4 |
| 15 | A810100 | Уплотнительное кольцо | 1 |
| 17 | 8051329 | Крышка | 1 |
| 18 | 4272375 | Колпачок | 1 |
| 19 | A810135 | Уплотнительное кольцо | 1 |
| 20 | 4279562 | Виниловый шланг | 1 |
| 21 | J011020 | Болт с шайбой | 5 |
| 24 | 4279093 | Фильтр | 1 |
| 25 | 4277426 | Колпачок | 1 |
| 27 | 4216448 | Шаровой клапан | 1 |
| 28 | J70782 | Адаптер | 1 |
| 30 | 4322284 | Амортизатор резиновый | 1 |
| 31 | 7026271 | Крышка | 1 |
| 32 | J900814 | Болт | 2 |
| 33 | A590908 | Пружинная шайба | 2 |
| 35 | 8054837 | Крышка бак | 1 |
| 36 | J900816 | Болт | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | A590108 | Плоская шайба | 4 |
| 39 | 4322185 | Провод | 1 |
| 40 | 3063340 | Колпачок | 1 |
| 42 | J901025 | Болт | 2 |
| 43 | J950010 | Гайка | 2 |
| 44 | A590110 | Плоская шайба | 4 |
| 46 | 9739335 | Разъём | 1 |
| 48 | 4514700 | Зажим шланг | 1 |
| 49 | 4289003 | Топливный шланг | 1 |
| 50 | 4318696 | Регулировочная шайба | 4 |
| 51 | 6013675 | Крышка | 1 |
| 52 | M470816 | Винт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
