Пилотный трубопроводы (1-1) — HITACHI EX20UR

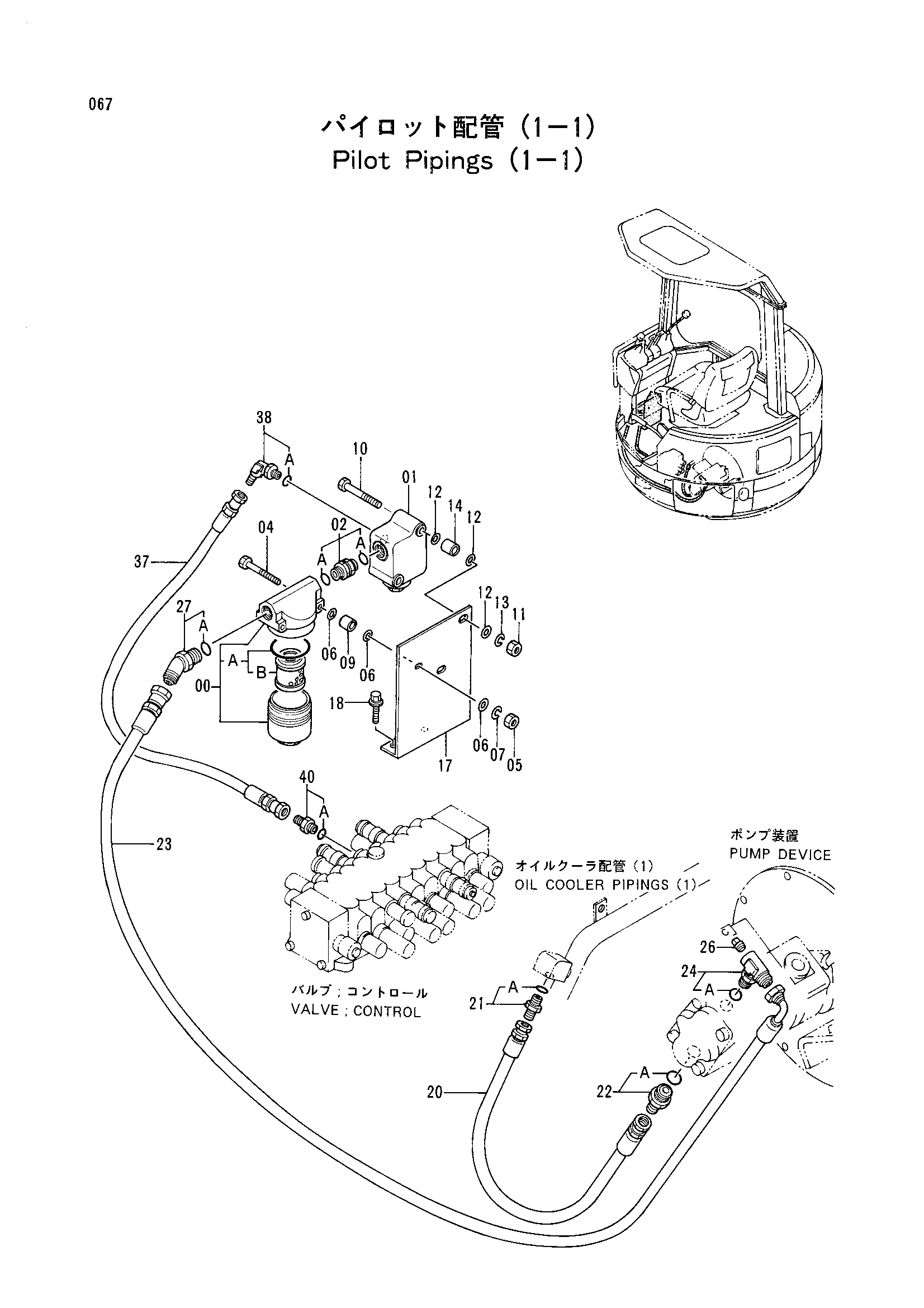

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент (с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 4272377 | Предохранительный клапан | 1 |
| 02 | 4276850 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 2 |
| 04 | J900680 | Болт | 1 |
| 05 | M500605 | Гайка | 1 |
| 06 | A590106 | Плоская шайба | 3 |
| 07 | A590906 | Пружинная шайба | 1 |
| 09 | 4311003 | Проставка | 1 |
| 10 | J901090 | Болт | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | A590110 | Плоская шайба | 6 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4279065 | Проставка | 2 |
| 17 | 3061876 | Кронштейн | 1 |
| 18 | J021025 | Болт с шайбой | 2 |
| 20 | 4313086 | Шланг | 1 |
| 21 | 4210361 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4279302 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4313108 | Шланг | 1 |
| 24 | 4278667 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 94-2022 | Пробка | 1 |
| 27 | 4200474 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4226311 | Шланг | 1 |
| 38 | 4154670 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4200465 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
