.Гидрораспределитель (1/4) — HITACHI EX20UR

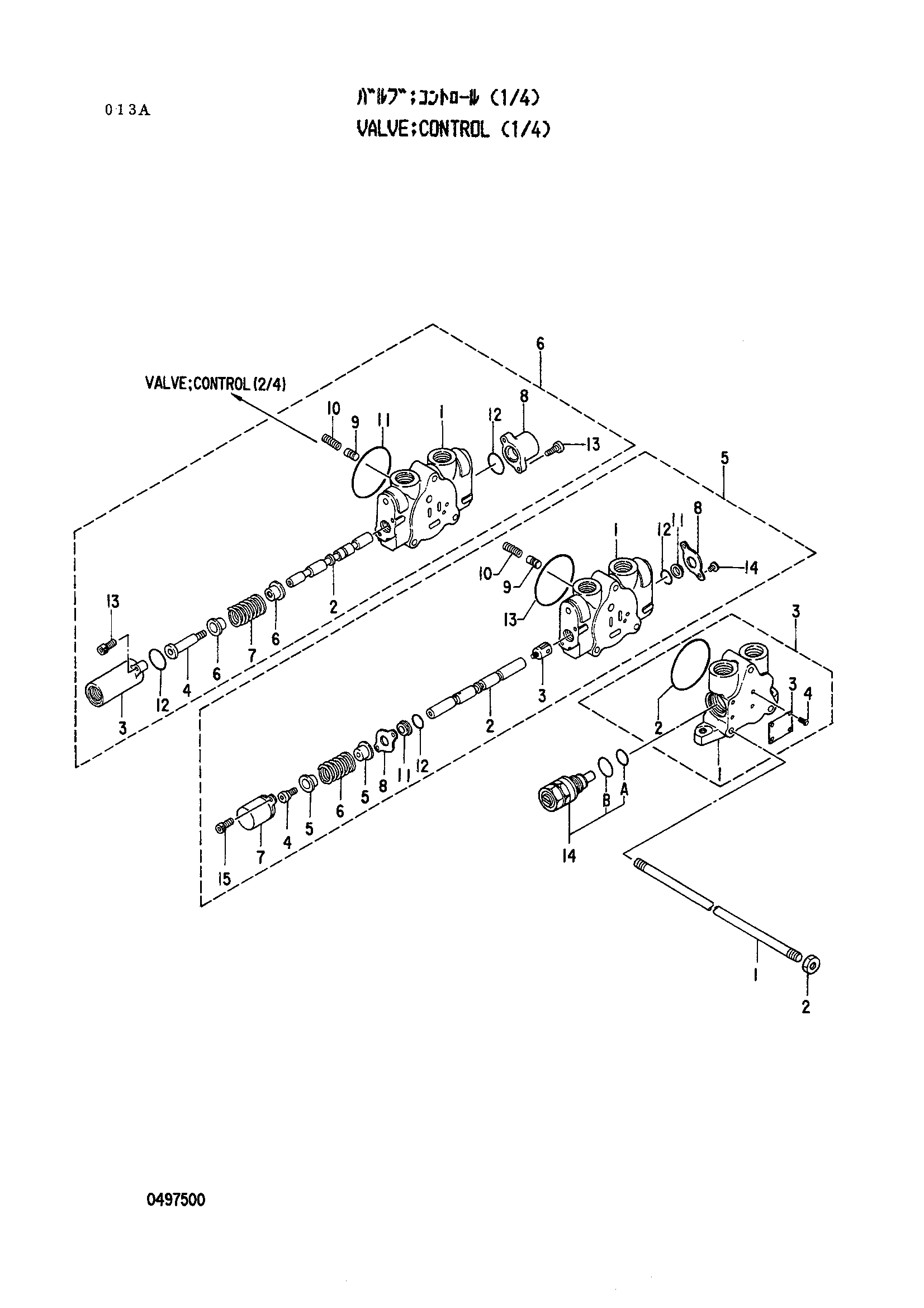

Заводская схема «.Гидрораспределитель (1/4)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300504 | Гидрораспределитель (1/4) | 1 | |
| 1 | 0497501 | Шток TIE | 3 |
| 2 | 0218610 | Гайка | 3 |
| 3 | 0429302 | Впускной секция | 1 |
| 3-1 | 0429303 | Корпус | 1 |
| 3-2 | A810055 | Уплотнительное кольцо | 1 |
| 5 | 0497502 | Золотник секция | 1 |
| 5-3 | 0219003 | Головка | 1 |
| 5-4 | 0219004 | Винт | 1 |
| 5-5 | 0219005 | Седло пружины | 2 |
| 5-6 | 0219006 | Пружина | 1 |
| 5-7 | 0219007 | Колпачок | 1 |
| 5-8 | 0219008 | Уплотнение пластина | 2 |
| 5-9 | 0429305 | Клапан | 1 |
| 5-10 | 0219010 | Пружина | 1 |
| 5-11 | 0219011 | Стеклоочиститель | 2 |
| 5-12 | 985100 | Уплотнительное кольцо | 2 |
| 5-13 | A810055 | Уплотнительное кольцо | 1 |
| 5-14 | 0219012 | Винт | 2 |
| 5-15 | 0429306 | Болт с внутренним шестигранником | 2 |
| 6 | 0497503 | Золотник секция | 1 |
| 6-3 | 0429308 | Колпачок | 1 |
| 6-4 | 0429309 | Винт | 1 |
| 6-6 | 0429310 | Седло пружины | 2 |
| 6-7 | 0429311 | Пружина | 1 |
| 6-8 | 0429312 | Колпачок | 1 |
| 6-9 | 0429305 | Клапан | 1 |
| 6-10 | 0219010 | Пружина | 1 |
| 6-11 | A810055 | Уплотнительное кольцо | 1 |
| 6-12 | 0429313 | Уплотнительное кольцо | 2 |
| 6-13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 14 | 0429315 | Предохранительный клапан | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 14B | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
