Крышка (1) — HITACHI EX20UR

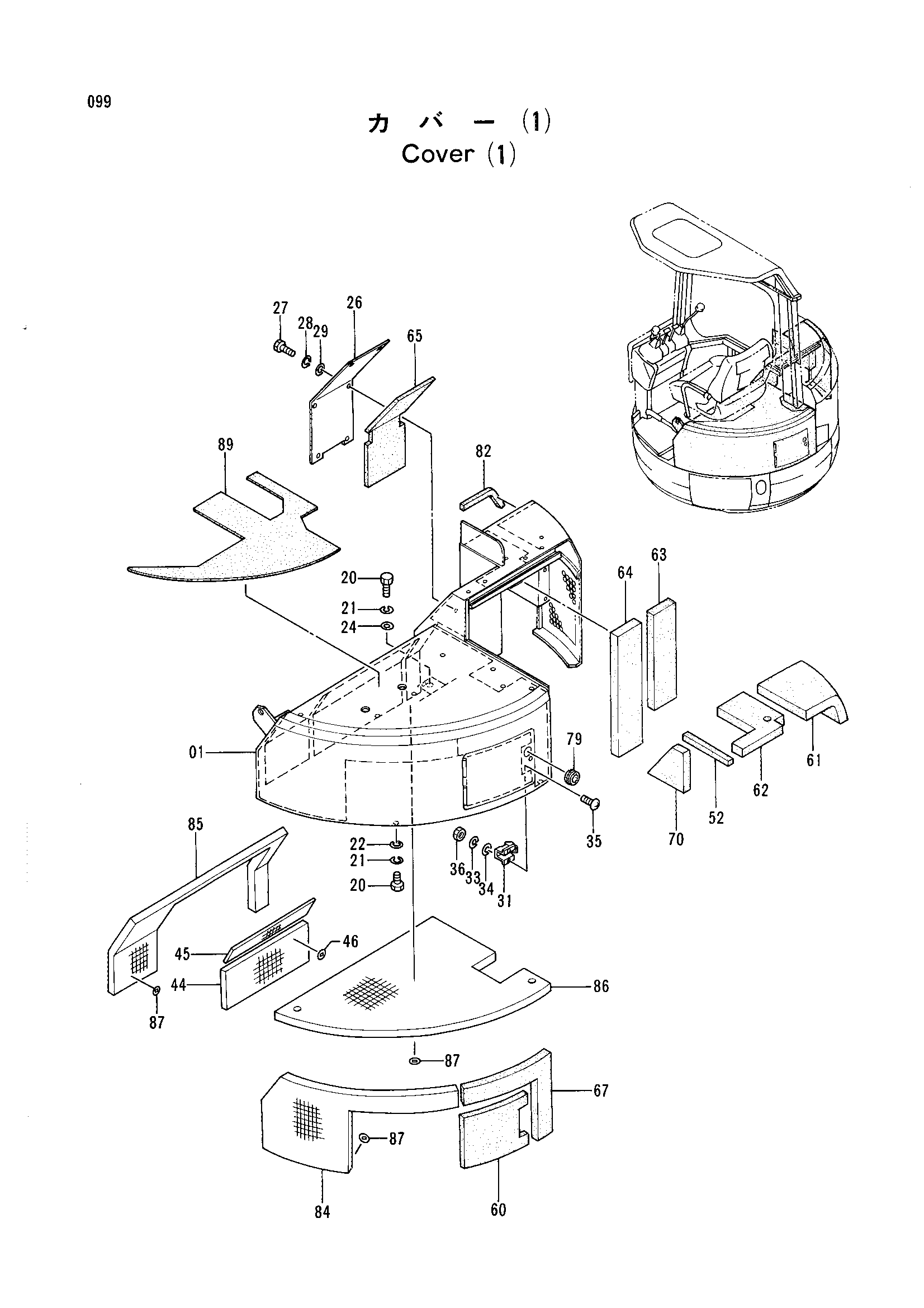

Заводская схема «Крышка (1)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003713 | Опора | 1 |
| 20 | J901025 | Болт | 8 |
| 21 | A590910 | Пружинная шайба | 8 |
| 22 | A590110 | Плоская шайба | 7 |
| 24 | J217083 | Плоская шайба | 1 |
| 26 | 8055839 | Крышка | 1 |
| 27 | J900820 | Болт | 6 |
| 28 | A590908 | Пружинная шайба | 6 |
| 29 | A590108 | Плоская шайба | 6 |
| 31 | 4302553 | Защёлка | 1 |
| 33 | A590904 | Пружинная шайба | 2 |
| 34 | A590104 | Плоская шайба | 2 |
| 35 | M430416 | Винт | 2 |
| 36 | M500403 | Гайка | 2 |
| 44 | 3063032 | Стекло воол | 1 |
| 45 | 4309790 | Стекло воол | 1 |
| 46 | 4288584 | Шайба | 4 |
| 52 | 4313588 | Резиновое уплотнение | 1 |
| 60 | 4305612 | Резиновая прокладка | 1 |
| 61 | 3063036 | Резиновая прокладка | 1 |
| 62 | 3063037 | Резиновая прокладка | 1 |
| 63 | 3063039 | Резиновая прокладка | 1 |
| 64 | 3063038 | Резиновая прокладка | 1 |
| 65 | 4310010 | Резиновая прокладка | 1 |
| 67 | 3063034 | Резиновая прокладка | 1 |
| 70 | 4305614 | Резиновая прокладка | 1 |
| 79 | 4274544 | Резиновая втулка | 1 |
| 82 | 4322022 | Резиновое уплотнение | 1 |
| 84 | 3069199 | Стекловата | 1 |
| 85 | 4335835 | Стекловата | 1 |
| 86 | 3069198 | Стекловата | 1 |
| 87 | 4288584 | Шайба | 17 |
| 89 | 3069195 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
