Основной трубопроводы (2) — HITACHI EX20UR

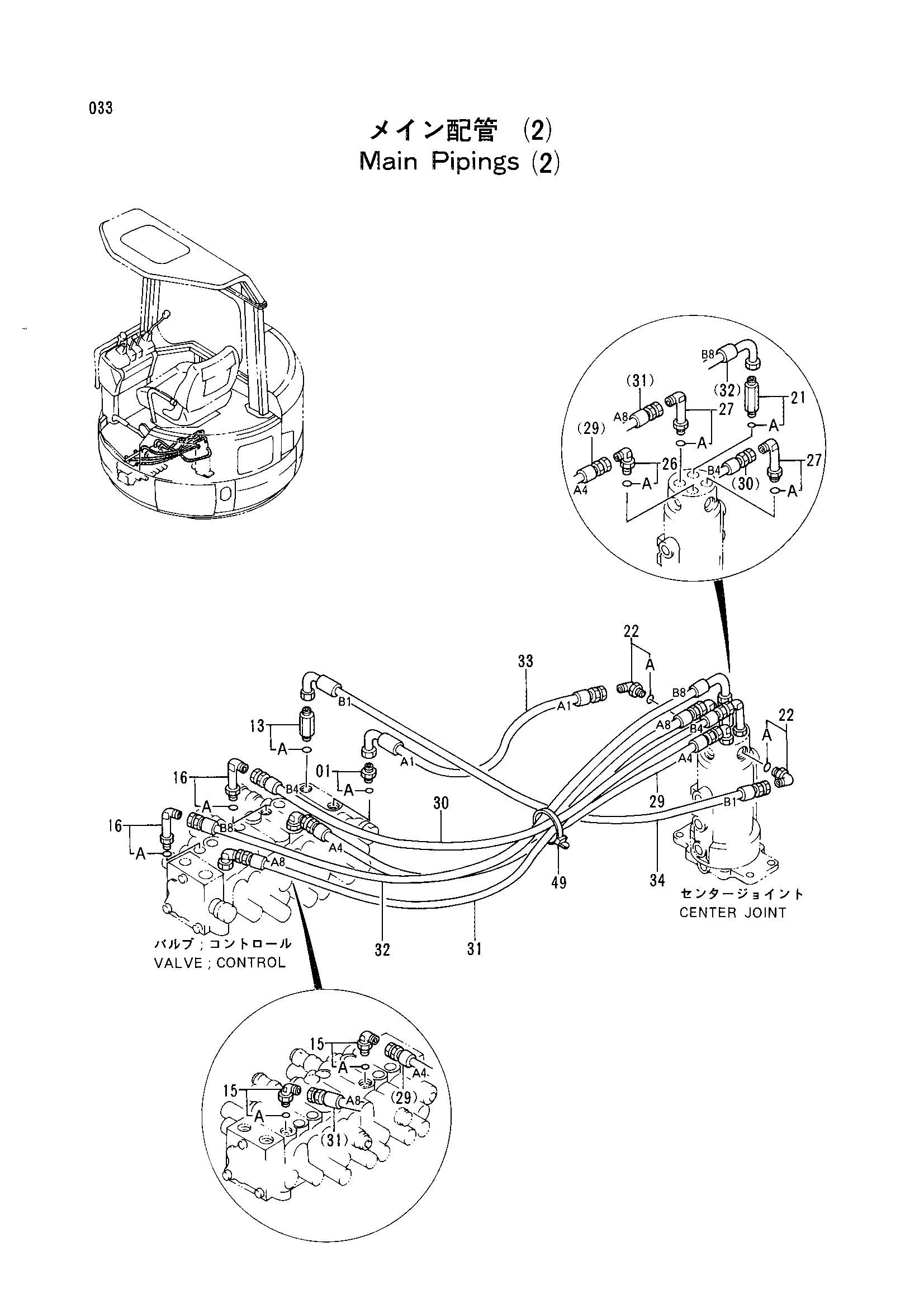

Заводская схема «Основной трубопроводы (2)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200468 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4276964 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4277650 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4322748 | Адаптер | 1 |
| 21A | R26448R | Уплотнительное кольцо | 1 |
| 22 | 4278239 | Угловой штуцер | 2 |
| 22A | 4510185 | Уплотнительное кольцо | 1 |
| 26 | 4277654 | Угловой штуцер | 1 |
| 26A | R26448R | Уплотнительное кольцо | 1 |
| 27 | 4309791 | Угловой штуцер | 2 |
| 27A | R26448R | Уплотнительное кольцо | 1 |
| 29 | 4313094 | Шланг (A4) | 1 |
| 30 | 4313095 | Шланг (B4) | 1 |
| 31 | 4313096 | Шланг (A8) | 1 |
| 32 | 4313087 | Шланг (B8) | 1 |
| 33 | 4313098 | Шланг (A1) | 1 |
| 34 | 4313120 | Шланг (B1) | 1 |
| 49 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
