Смещаемый стрела (2) — HITACHI EX20UR

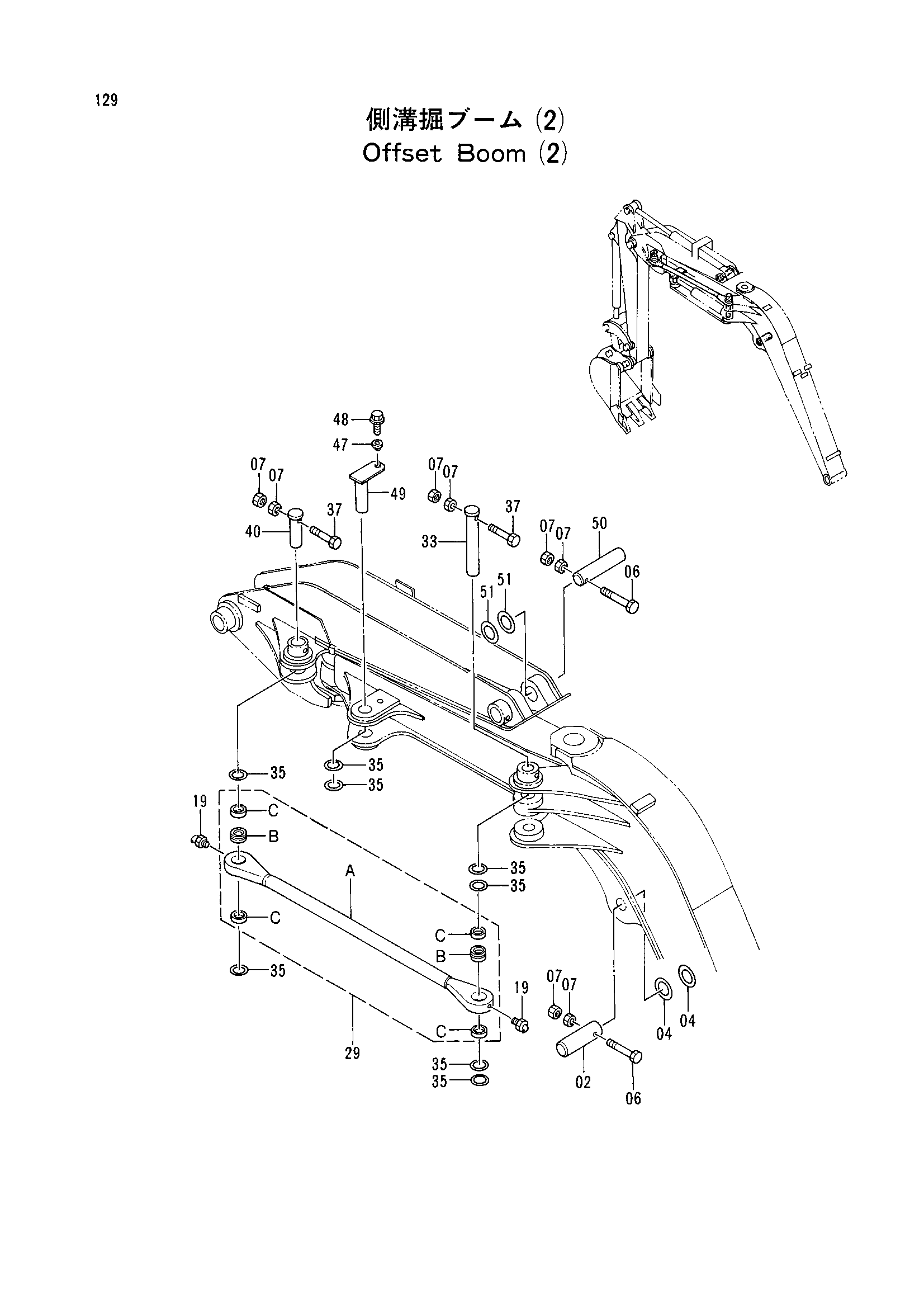

Заводская схема «Смещаемый стрела (2)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4303249 | Палец | 1 |
| 04 | 4275477 | Регулировочная шайба 0.8 | 4 |
| 06 | 4277471 | Болт | 2 |
| 07 | J950010 | Гайка | 8 |
| 19 | J75581 | Пресс-маслёнка | 2 |
| 29 | 8055127 | Стойка | 1 |
| 29A | 9739542 | Стойка | 1 |
| 29B | 4317478 | Втулка | 2 |
| 29C | 4275478 | Пылезащитное уплотнение | 4 |
| 33 | 3062187 | Палец | 1 |
| 35 | 4275519 | Регулировочная шайба 0.8 | 16 |
| 37 | 4277470 | Болт | 2 |
| 40 | 3062188 | Палец | 1 |
| 47 | 4294696 | Втулка | 1 |
| 48 | J011230 | Болт с шайбой | 1 |
| 49 | 8056810 | Палец | 1 |
| 50 | 4303309 | Палец | 1 |
| 51 | 4303310 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
