.Гидрораспределитель (4/4) — HITACHI EX20UR

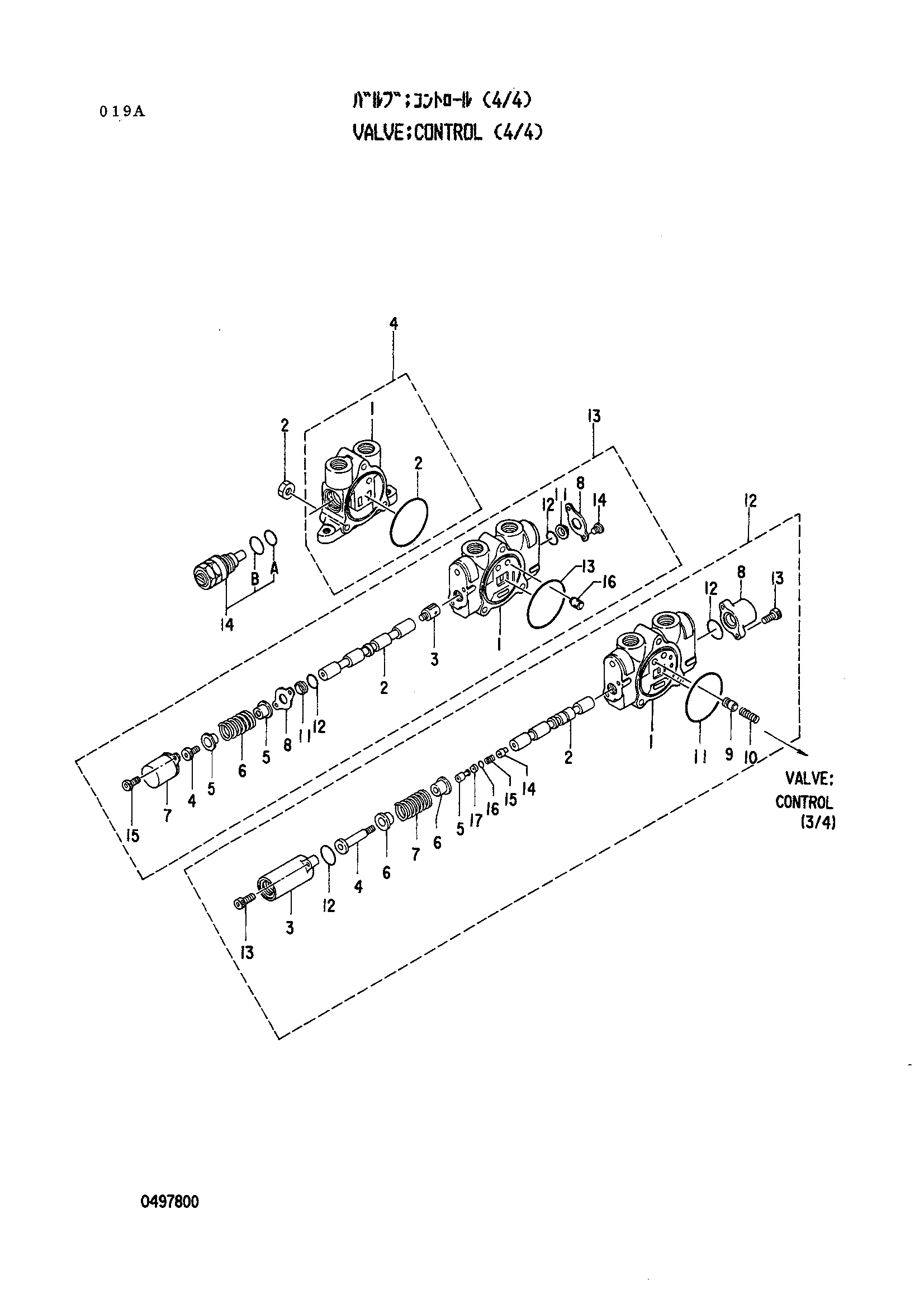

Заводская схема «.Гидрораспределитель (4/4)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300504 | Гидрораспределитель (4/4) | 1 | |
| 2 | 0218610 | Гайка | 3 |
| 4 | 0429601 | Впускной секция | 1 |
| 4-1 | 0429602 | Корпус | 1 |
| 4-2 | A810055 | Уплотнительное кольцо | 1 |
| 12 | 0497801 | Золотник секция | 1 |
| 12-3 | 0429308 | Колпачок | 1 |
| 12-4 | 0429402 | Винт | 1 |
| 12-5 | 0429403 | Проставка | 1 |
| 12-6 | 0429310 | Седло пружины | 2 |
| 12-7 | 0429311 | Пружина | 1 |
| 12-8 | 0429312 | Колпачок | 1 |
| 12-9 | 0429305 | Клапан | 1 |
| 12-10 | 0219010 | Пружина | 1 |
| 12-11 | A810055 | Уплотнительное кольцо | 1 |
| 12-12 | 0429313 | Уплотнительное кольцо | 2 |
| 12-13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 12-14 | 0429404 | Тарельчатый клапан | 1 |
| 12-15 | 0429405 | Пружина | 1 |
| 12-16 | 4032996 | Уплотнительное кольцо | 1 |
| 12-17 | 0429406 | Опорное кольцо | 1 |
| 13 | 0497802 | Золотник секция | 1 |
| 13-3 | 0219003 | Головка | 1 |
| 13-4 | 0219004 | Винт | 1 |
| 13-5 | 0219005 | Седло пружины | 2 |
| 13-6 | 0429408 | Пружина | 1 |
| 13-7 | 0219007 | Колпачок | 1 |
| 13-8 | 0219008 | Уплотнение пластина | 2 |
| 13-11 | 0219011 | Стеклоочиститель | 2 |
| 13-12 | 985100 | Уплотнительное кольцо | 2 |
| 13-13 | A810055 | Уплотнительное кольцо | 1 |
| 13-14 | 0219012 | Винт | 2 |
| 13-15 | 0429306 | Болт с внутренним шестигранником | 2 |
| 13-16 | 0429605 | Тарельчатый клапан | 1 |
| 14 | 0429315 | Предохранительный клапан | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 14B | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
