Масляный радиатор трубопроводы (3) — HITACHI EX20UR

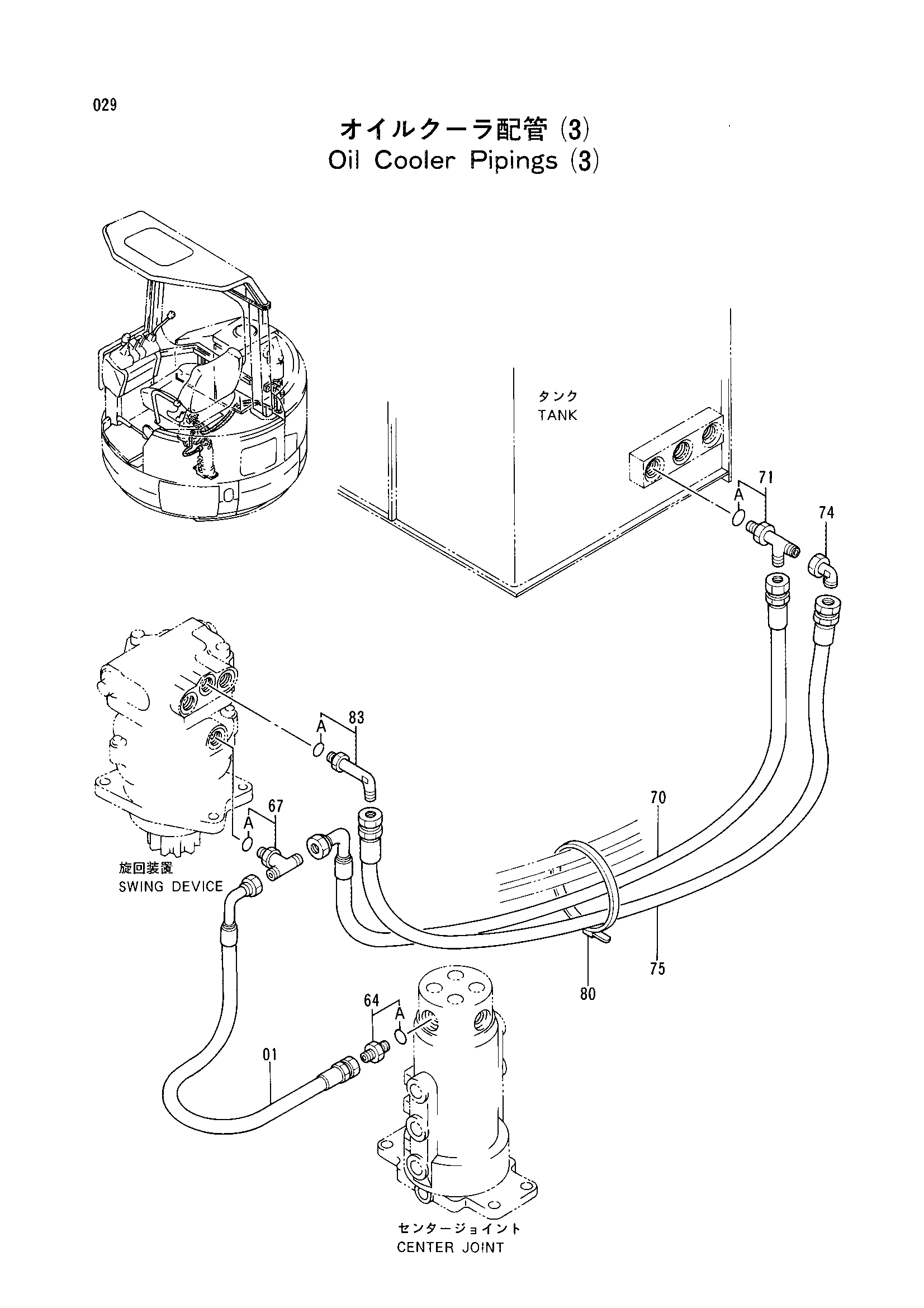

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4313097 | Шланг | 1 |
| 64 | 4241381 | Адаптер | 1 |
| 64A | 4510185 | Уплотнительное кольцо | 1 |
| 67 | 4224382 | Тройник | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4313105 | Шланг | 1 |
| 71 | 4222016 | Тройник | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4239976 | Унион S | 1 |
| 75 | 4322518 | Шланг | 1 |
| 80 | 4055312 | Ленточный зажим | 1 |
| 83 | 4322821 | Угловой штуцер | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
