Передний трубопроводы (1) — HITACHI EX20UR

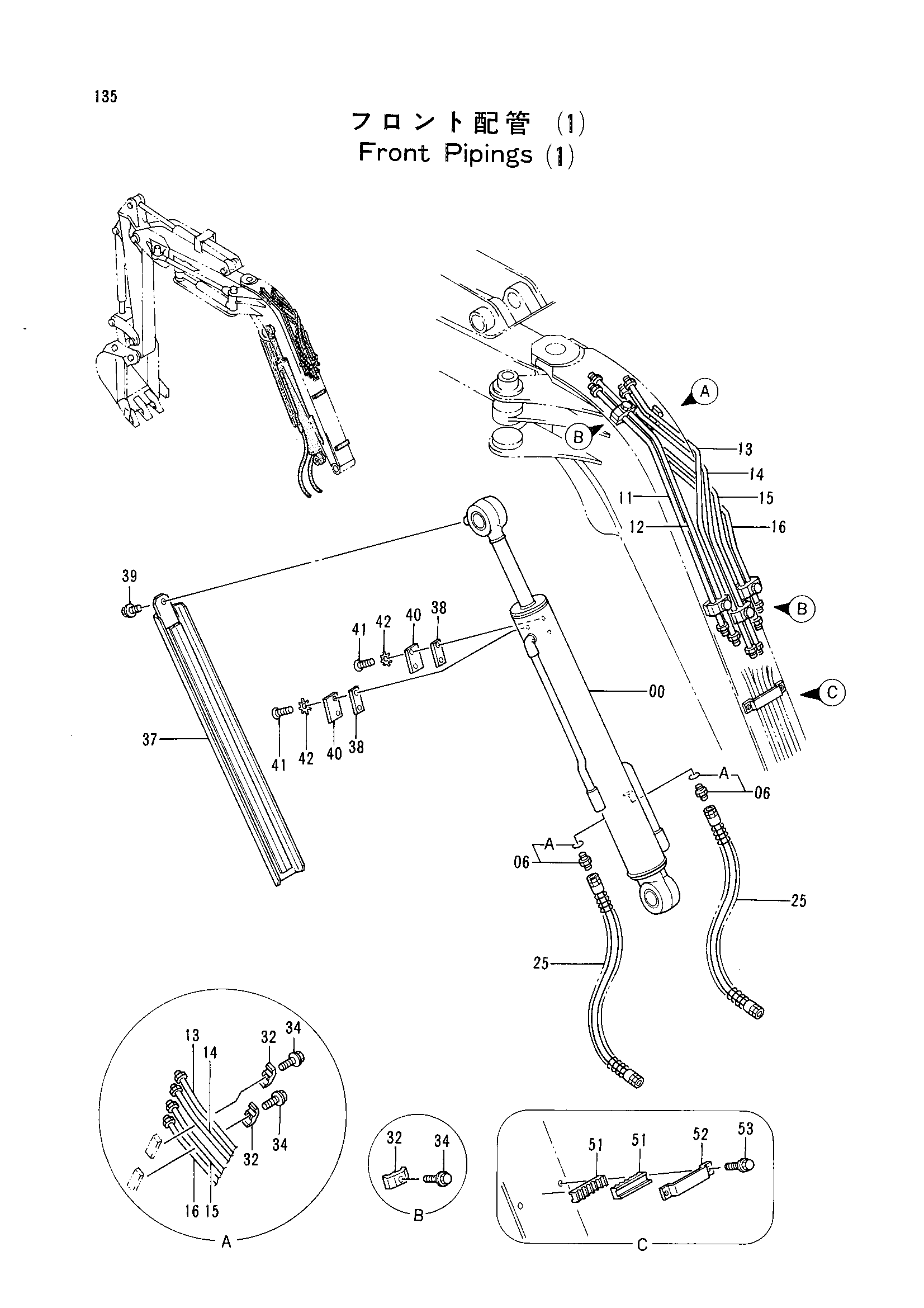

Заводская схема «Передний трубопроводы (1)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4302396 | Гидроцилиндр стрелы | 1 |
| 06 | 4200465 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8055233 | Трубка | 1 |
| 12 | 8055234 | Трубка | 1 |
| 13 | 8055235 | Трубка | 1 |
| 14 | 8055236 | Трубка | 1 |
| 15 | 8055237 | Трубка | 1 |
| 16 | 8055238 | Трубка | 1 |
| 25 | 4289338 | Шланг | 2 |
| 32 | 4275542 | Хомут трубки | 6 |
| 34 | J020830 | Болт с шайбой | 6 |
| 37 | 8055128 | Крышка | 1 |
| 38 | 4305969 | Пластина | 2 |
| 39 | J021020 | Болт с шайбой | 1 |
| 40 | 4305970 | Пластина | 2 |
| 41 | M470820 | Винт | 4 |
| 42 | 4305989 | Шайба | 4 |
| 51 | 4316785 | Резиновая втулка | 4 |
| 52 | 4316787 | Хомут | 2 |
| 53 | J020816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
