Рама — HITACHI EX20UR

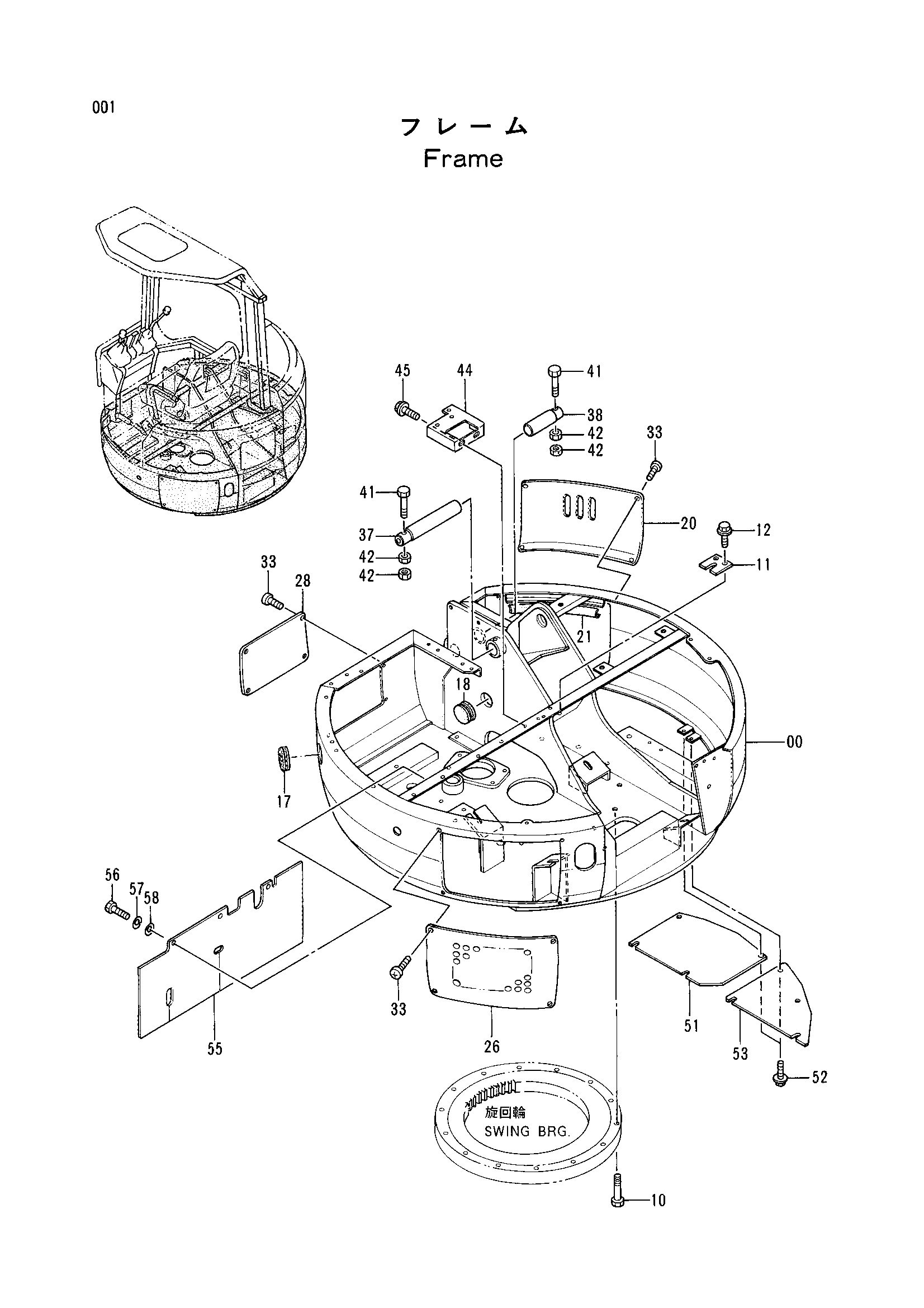

Заводская схема «Рама» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003755 | Рама основной | 1 |
| 10 | J931260 | Болт | 14 |
| 11 | 4303616 | Ограничитель | 1 |
| 12 | J011030 | Болт с шайбой | 2 |
| 17 | 4278877 | Резиновая втулка | 1 |
| 18 | 4303610 | Резиновая втулка | 1 |
| 20 | 3061877 | Крышка | 1 |
| 21 | 4303339 | Амортизатор резиновый | 1 |
| 26 | 3061849 | Крышка | 1 |
| 28 | 3062171 | Крышка | 1 |
| 33 | M470816 | Винт | 12 |
| 37 | 3062174 | Палец | 1 |
| 38 | 4292313 | Палец | 1 |
| 41 | 4277471 | Болт | 2 |
| 42 | J950010 | Гайка | 4 |
| 44 | 8055810 | Кронштейн | 1 |
| 45 | J021025 | Болт с шайбой | 3 |
| 51 | 4317288 | Крышка | 1 |
| 52 | J020816 | Болт с шайбой | 8 |
| 53 | 4316659 | Крышка | 1 |
| 55 | 2036619 | Крышка | 1 |
| 56 | J900820 | Болт | 3 |
| 57 | A590908 | Пружинная шайба | 3 |
| 58 | 4295657 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
