.Гидрораспределитель (2/4) — HITACHI EX20UR

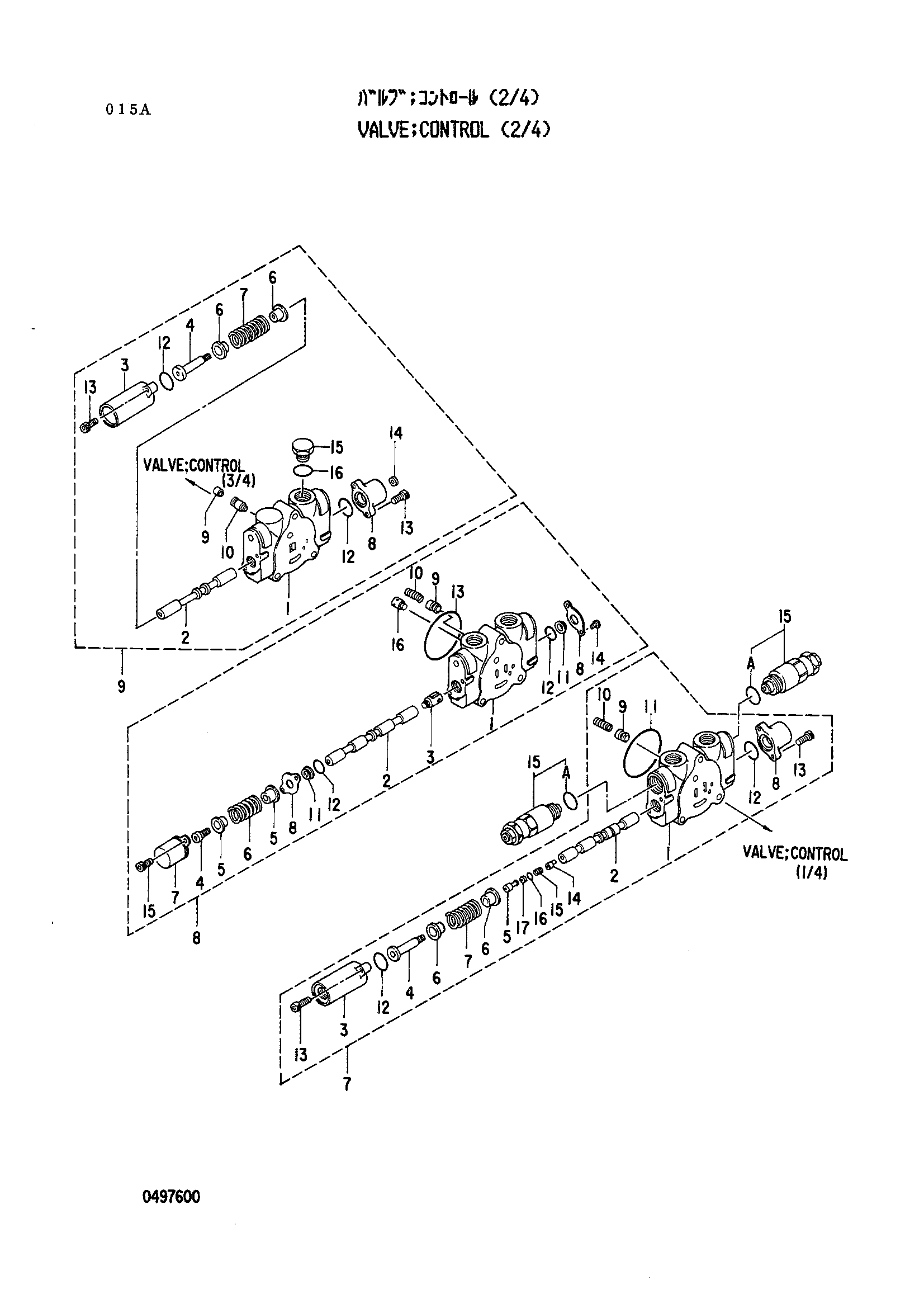

Заводская схема «.Гидрораспределитель (2/4)» для HITACHI EX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300504 | Гидрораспределитель (2/4) | 1 | |
| 7 | 0429401 | Золотник секция | 1 |
| 7-3 | 0429308 | Колпачок | 1 |
| 7-4 | 0429402 | Винт | 1 |
| 7-5 | 0429403 | Проставка | 1 |
| 7-6 | 0429310 | Седло пружины | 2 |
| 7-7 | 0429311 | Пружина | 1 |
| 7-8 | 0429312 | Колпачок | 1 |
| 7-9 | 0429305 | Клапан | 1 |
| 7-10 | 0219010 | Пружина | 1 |
| 7-11 | A810055 | Уплотнительное кольцо | 1 |
| 7-12 | 0429313 | Уплотнительное кольцо | 2 |
| 7-13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 7-14 | 0429404 | Тарельчатый клапан | 1 |
| 7-15 | 0429405 | Пружина | 1 |
| 7-16 | 4032996 | Уплотнительное кольцо | 1 |
| 7-17 | 0429406 | Опорное кольцо | 1 |
| 8 | 0497601 | Золотник секция | 1 |
| 8-3 | 0219003 | Головка | 1 |
| 8-4 | 0219004 | Винт | 1 |
| 8-5 | 0219005 | Седло пружины | 2 |
| 8-6 | 0429408 | Пружина | 1 |
| 8-7 | 0219007 | Колпачок | 1 |
| 8-8 | 0219008 | Уплотнение пластина | 2 |
| 8-9 | 0429305 | Клапан | 1 |
| 8-10 | 0219010 | Пружина | 1 |
| 8-11 | 0219011 | Стеклоочиститель | 2 |
| 8-12 | 985100 | Уплотнительное кольцо | 2 |
| 8-13 | A810055 | Уплотнительное кольцо | 1 |
| 8-14 | 0219012 | Винт | 2 |
| 8-15 | 0429306 | Болт с внутренним шестигранником | 2 |
| 8-16 | 0429409 | Тарельчатый клапан | 1 |
| 9 | 0497602 | Золотник секция | 1 |
| 9-3 | 0429411 | Колпачок | 1 |
| 9-4 | 0429309 | Винт | 1 |
| 9-6 | 0429310 | Седло пружины | 2 |
| 9-7 | 0429412 | Пружина | 1 |
| 9-8 | 0497603 | Колпачок | 1 |
| 9-9 | 0497604 | Втулка | 1 |
| 9-10 | 0497605 | Тарельчатый клапан | 1 |
| 9-12 | 0429313 | Уплотнительное кольцо | 2 |
| 9-13 | 0429314 | Болт с внутренним шестигранником | 4 |
| 9-14 | 0497606 | Фильтр | 1 |
| 9-15 | 0218608 | Пробка | 1 |
| 9-16 | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 0220003 | Предохранительный клапан | 2 |
| 15A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
