Электрооборудование (2) — HITACHI EX20U-3

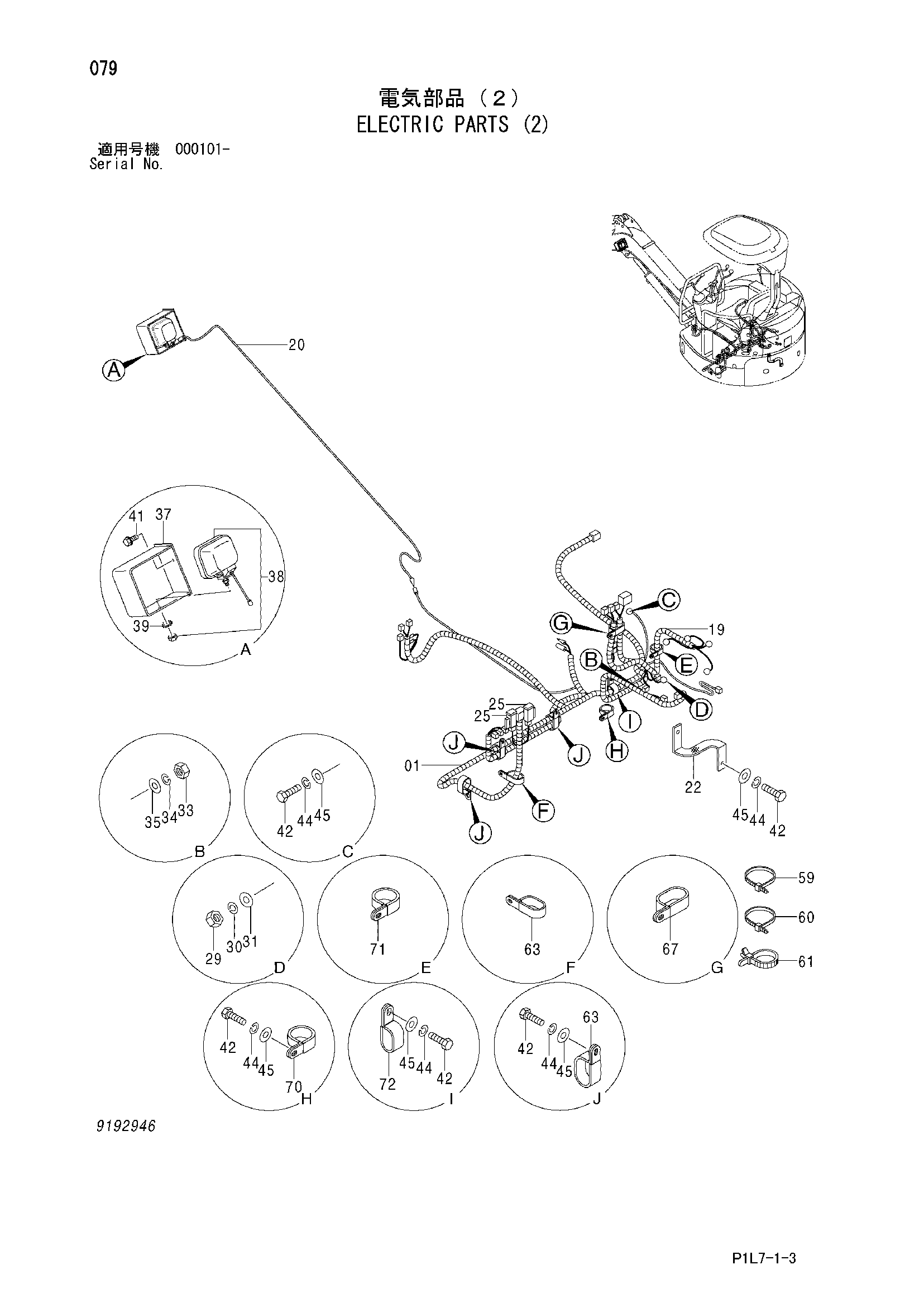

Заводская схема «Электрооборудование (2)» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2045917 | Жгут проводов | 1 |
| 19 | 2045916 | Жгут проводов провод (двигатель) | 1 |
| 20 | 4351342 | Жгут проводов провод (фонарь) | 1 |
| 22 | 4372789 | Жгут проводов | 1 |
| 25 | 4331898 | Фусибле-линк | 2 |
| 29 | J231106 замена: M500605 | Гайка | 1 |
| 29 | M500605 | Гайка | 1 |
| 30 | J252106 замена: A590906 | Пружинная шайба | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 31 | J253106 замена: A590106 | Плоская шайба | 1 |
| 31 | A590106 | Плоская шайба | 1 |
| 33 | J231108 замена: M500807 | Гайка | 1 |
| 33 | M500807 | Гайка | 1 |
| 34 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 34 | A590908 | Пружинная шайба | 1 |
| 35 | J253108 замена: A590108 | Плоская шайба | 1 |
| 35 | A590108 | Плоская шайба | 1 |
| 37 | 9755600 | Защитный кожух | 1 |
| 37 | 4457415 | Защитный кожух | 1 |
| 38 | 4361457 | Фара | 1 |
| 39 | 4383077 | Шайба зуб | 1 |
| 41 | J051230 | Болт с шайбой | 1 |
| 41 | J271225 замена: J901225 | Болт с шайбой | 1 |
| 42 | J971020 замена: J901020 | Болт | 8 |
| 42 | J901020 | Болт | 8 |
| 44 | J252210 замена: A590910 | Пружинная шайба | 8 |
| 44 | A590910 | Пружинная шайба | 8 |
| 45 | J253110 замена: A590110 | Плоская шайба | 8 |
| 45 | A590110 | Плоская шайба | 8 |
| 59 | 4326365 | Ленточный зажим | 4 |
| 60 | 4055312 | Ленточный зажим | 17 |
| 61 | 4254600 | Зажим | 1 |
| 63 | 4190282 | Зажим (18.0X2) | 4 |
| 67 | 4192034 | Зажим (25.0X2) | 1 |
| 70 | 4190253 | Зажим (16.0) | 1 |
| 71 | 4190262 | Зажим (19.0) | 1 |
| 72 | 4190274 | Зажим (20.0) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
