Управление короб [AUS] — HITACHI EX20U-3

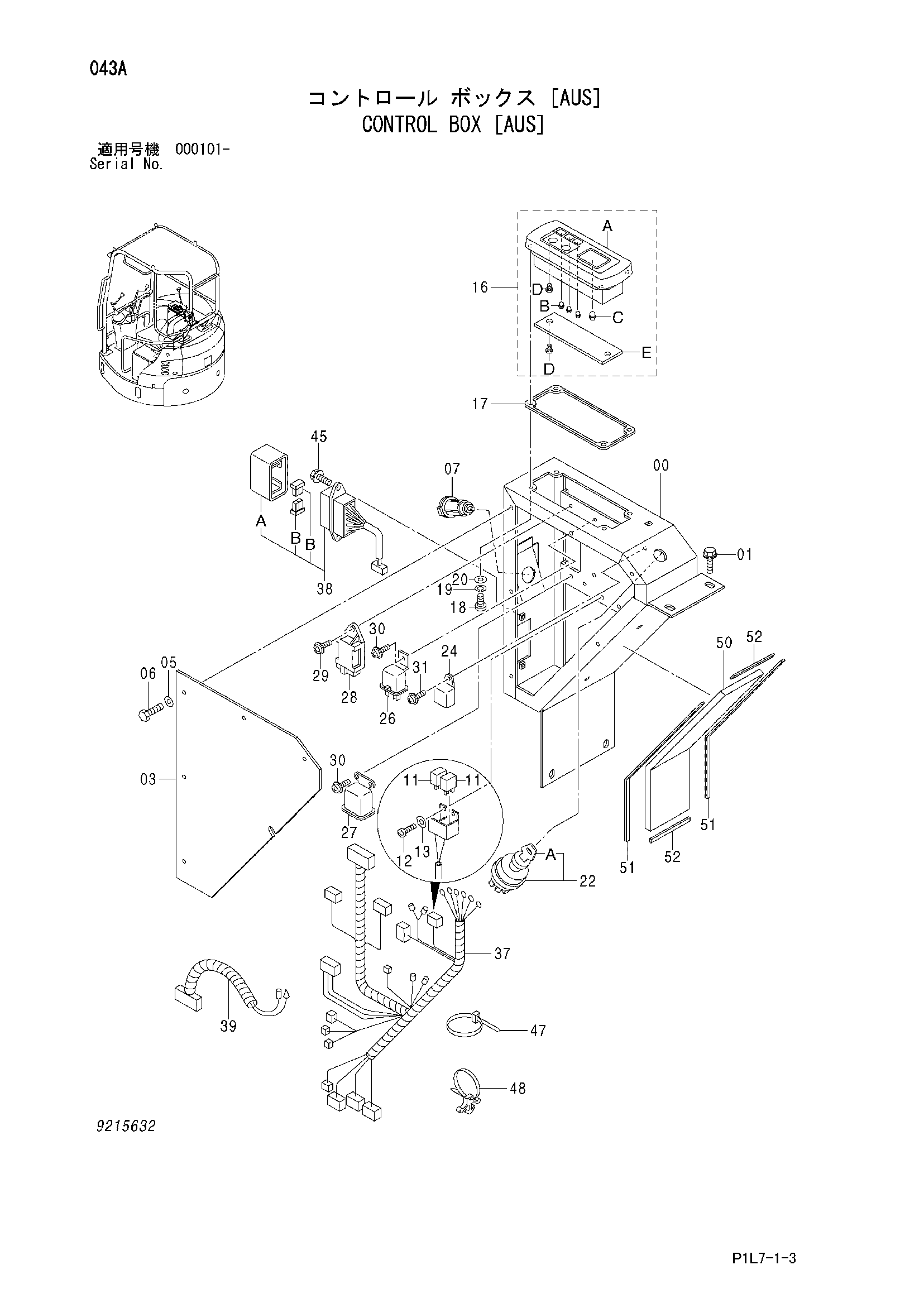

Заводская схема «Управление короб [AUS]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021120	Короб управление	1
01	J090820	Болт с шайбой	4
01	J260820 замена: J900820	Болт с шайбой	4
03	4442615	Крышка	1
05	J253106 замена: A590106	Плоская шайба	6
05	A590106	Плоская шайба	6
06	J960612 замена: J900612	Болт	6
06	J900612	Болт	6
07	4432965	Разъём	1
11	4394590	Реле	2
12	J691512	Винт	2
13	J253105 замена: A590105	Плоская шайба	2
13	A590105	Плоская шайба	2
16	4403739	Панель указатель	1
16A	4449185	Капот	1
16B	4449186	Лампа	3
16C	4449187	Лампа	1
16D	4449188	Самонарезающий винт	6
16E	4449189	Корпус	1
17	4413919	Манжета резиновый	1
18	J691612	Винт	4
19	J252106 замена: A590906	Пружинная шайба	4
19	A590906	Пружинная шайба	4
20	J253106 замена: A590106	Плоская шайба	4
20	A590106	Плоская шайба	4
24	4459731	Реле защитный	1
26	4288451	Реле	1
27	4355584	Реле	1
28	4443617	Таймер	1
29	J680620	Винт с шайбой	1
30	J670612	Винт с шайбой	3
31	J680616	Винт с шайбой	1
37	2045573	Жгут проводов	1
38	3090314	Жгут проводов	1
38A	4348188	Крышка	1
38B	4195595	Предохранитель (15A)	2
39	4476231	Жгут проводов	1
45	J090620	Болт с шайбой	2
45	J260620 замена: J900620	Болт с шайбой	2
47	4055312	Ленточный зажим	2
48	4254600	Зажим	3
50	4442808	Резиновая прокладка	1
51	4460971	Резиновая прокладка	2
52	4460972	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
