Трубопроводы масляного радиатора (2) — HITACHI EX20U-3

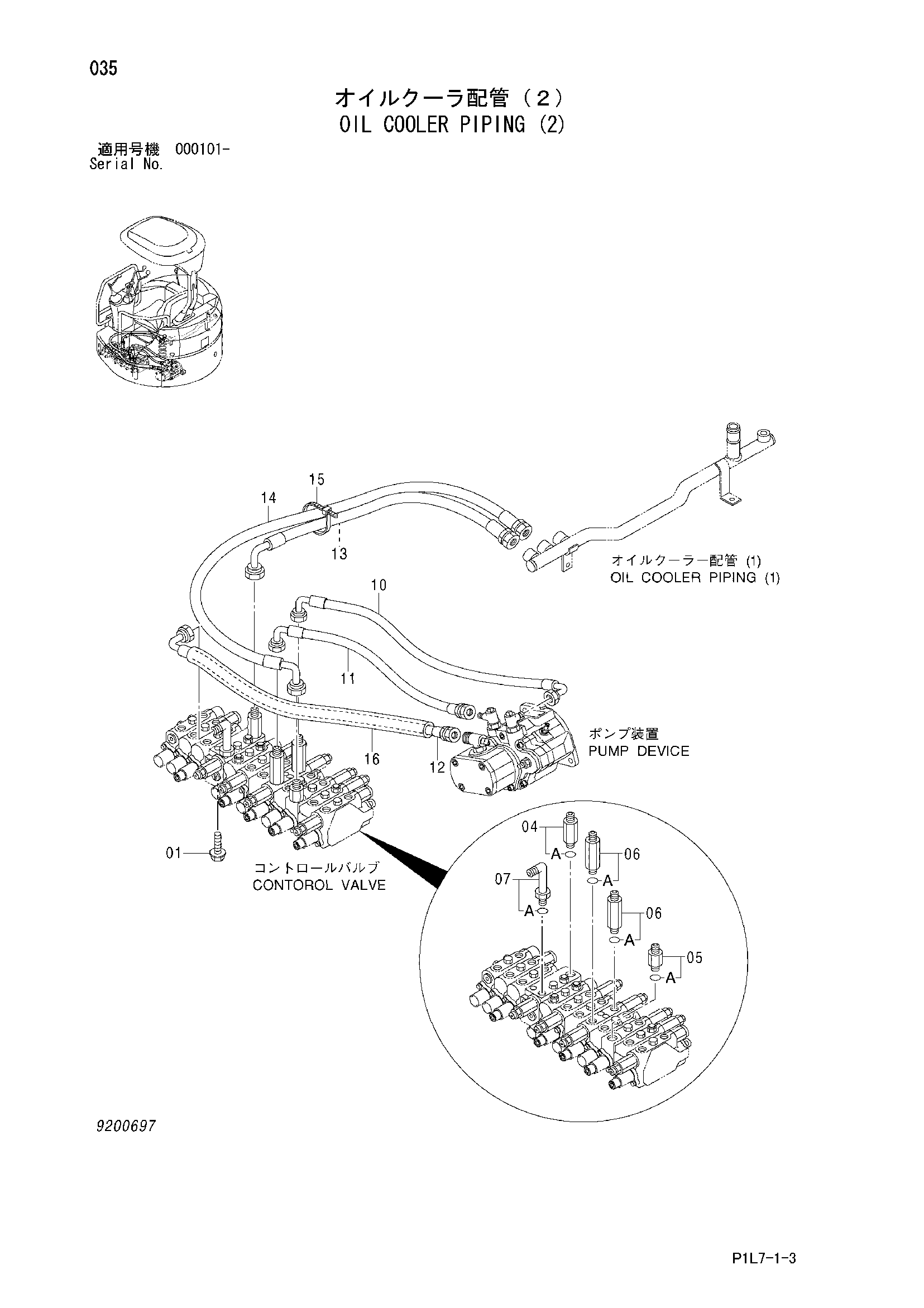

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J051025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | 4426655 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4408125 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4419497 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4162917 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4451844 | Шланг | 1 |
| 11 | 4451845 | Шланг | 1 |
| 12 | 4451846 | Шланг | 1 |
| 13 | 4451848 | Шланг | 1 |
| 14 | 4451849 | Шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4432868 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
