Дополнительный трубопроводы (верхняя платформа): 1 — HITACHI EX20U-3

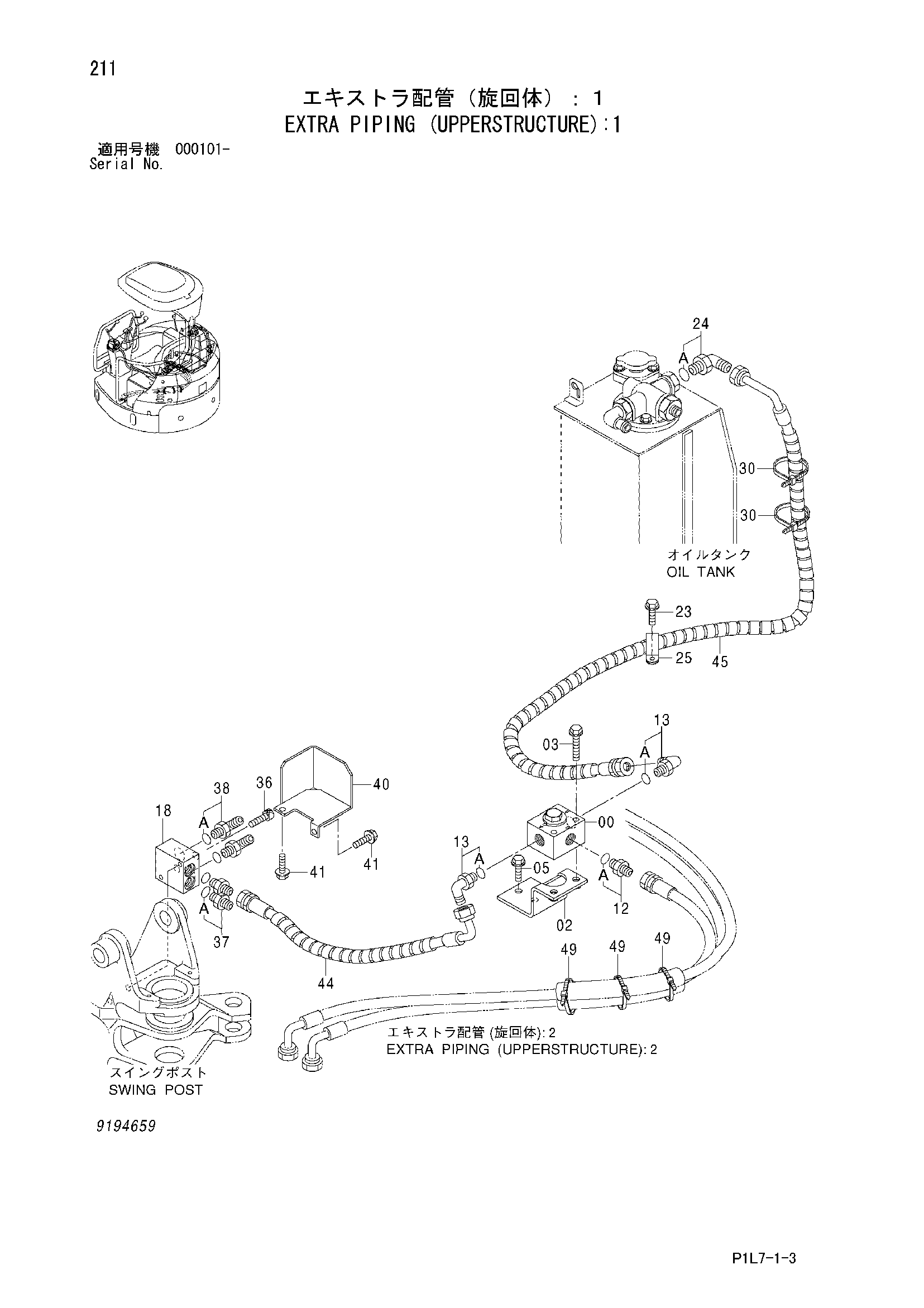

Заводская схема «Дополнительный трубопроводы (верхняя платформа): 1» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | 4445795 | Кронштейн | 1 |
| 03 | J090860 | Болт с шайбой | 2 |
| 03 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 05 | J090825 | Болт с шайбой | 2 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 12 | 4368204 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4434985 | Угловой штуцер | 2 |
| 13A | 4506148 | Уплотнительное кольцо | 1 |
| 18 | 3091660 | Коллектор | 1 |
| 23 | J051020 | Болт с шайбой | 1 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 24 | 4446176 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4190274 | Зажим | 1 |
| 30 | 4055311 | Ленточный зажим | 2 |
| 36 | J770845 замена: J780845 | Болт с внутренним шестигранником | 2 |
| 36 | J780845 | Болт с внутренним шестигранником | 2 |
| 37 | 4042031 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4434982 | Угловой штуцер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 8083509 | Крышка | 1 |
| 41 | J051025 | Болт с шайбой | 2 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 44 | 4455859 | Шланг | 1 |
| 45 | 4453430 | Шланг | 1 |
| 49 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
