Рычаг тяга [STD] — HITACHI EX20U-3

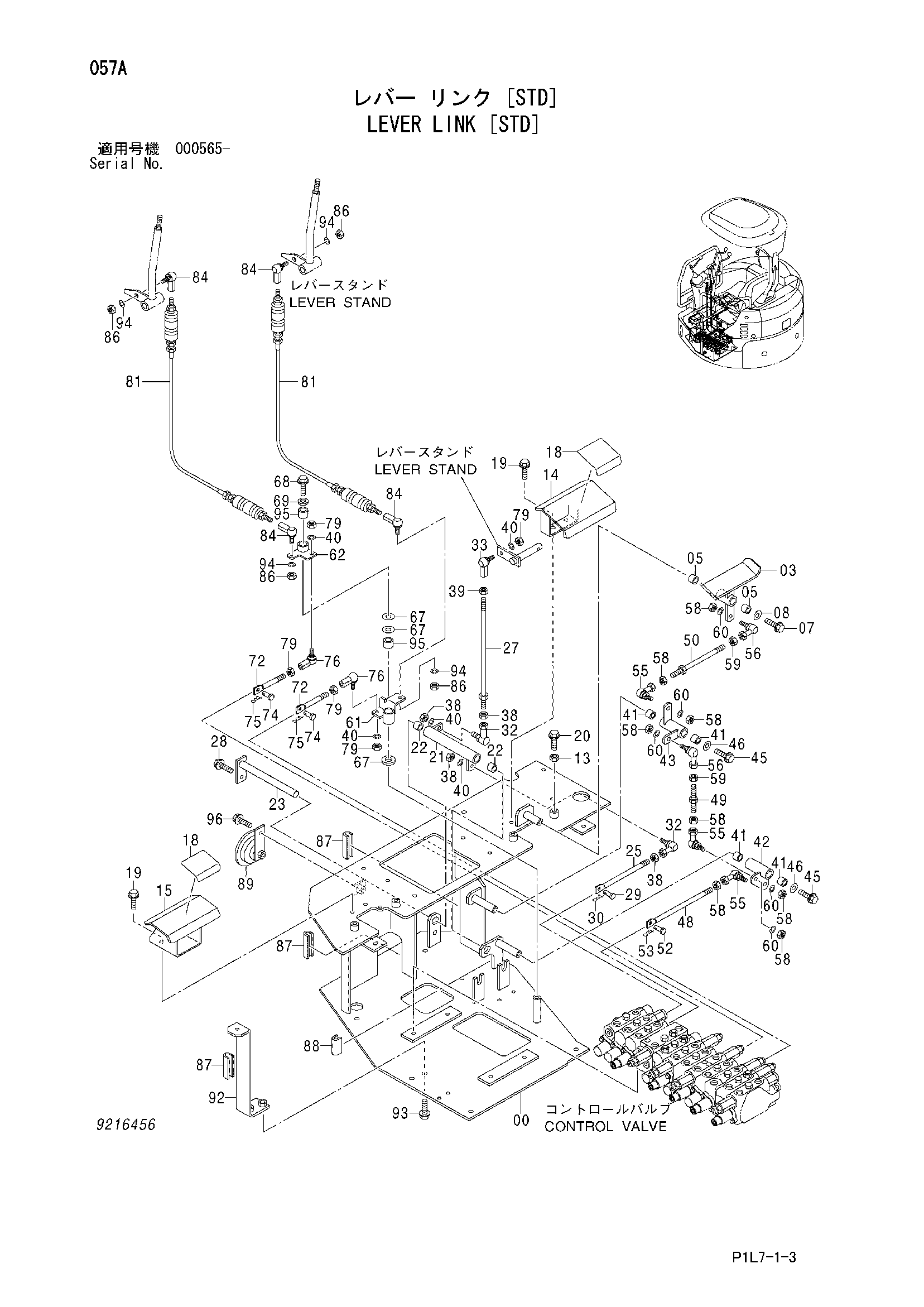

Заводская схема «Рычаг тяга [STD]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6022038	Кронштейн	1
03	8085534	Тяга	1
05	4280298	Втулка	2
07	J260820 замена: J900820	Болт с шайбой	1
08	4346037	Шайба	1
13	M500807	Гайка	2
14	8085535	Крышка	1
15	8074681	Ступень	1
18	4345731	Лента	2
19	J260825 замена: J900825	Болт с шайбой	4
20	J900840	Болт	2
21	9755102	Тяга	1
22	4280298	Втулка	2
23	9755103	Палец	1
25	4451463	Шток	1
27	9755123	Шток	1
28	J260825 замена: J900825	Болт с шайбой	1
29	4279607	Палец	1
30	4365839	Стопорный палец	1
32	4287792	Шарнир	2
33	4287793	Соединение шарик (левый)	1
38	M500807	Гайка	4
39	M580008	Гайка (левый)	1
40	A590908	Пружинная шайба	5
41	4280298	Втулка	4
42	9755104	Тяга	1
43	9755105	Тяга	1
45	J260820 замена: J900820	Болт с шайбой	2
46	4346037	Шайба	2
48	4440525	Шток	1
49	9755120	Шток	1
50	9755122	Шток	1
52	4279607	Палец	1
53	4365839	Стопорный палец	1
55	4287792	Шарнир	3
56	4287793	Соединение шарик (левый)	2
58	M500807	Гайка	8
59	M580008	Гайка (левый)	2
60	A590908	Пружинная шайба	5
61	9761260	Тяга	1
62	9761261	Тяга	1
67	4294498	Регулировочная шайба	3
68	J260820 замена: J900820	Болт с шайбой	1
69	4346037	Шайба	1
72	4354837	Шток	2
74	4279607	Палец	2
75	4365839	Стопорный палец	2
76	4287792	Шарнир	2
79	M500807	Гайка	5
81	4441315	Трос управления	2
84	4287791	Шарнир	4
86	M500605	Гайка	4
87	4392474	Амортизатор	3
88	4346357	Амортизатор	1
89	4603107	Звуковой сигнал	1
92	9756685	Кронштейн	1
93	J271030 замена: J901030	Болт с шайбой	2
94	A590906	Пружинная шайба	4
95	4303299	Втулка	2
96	J260816	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
