Гате рычаг блокировки — HITACHI EX20U-3

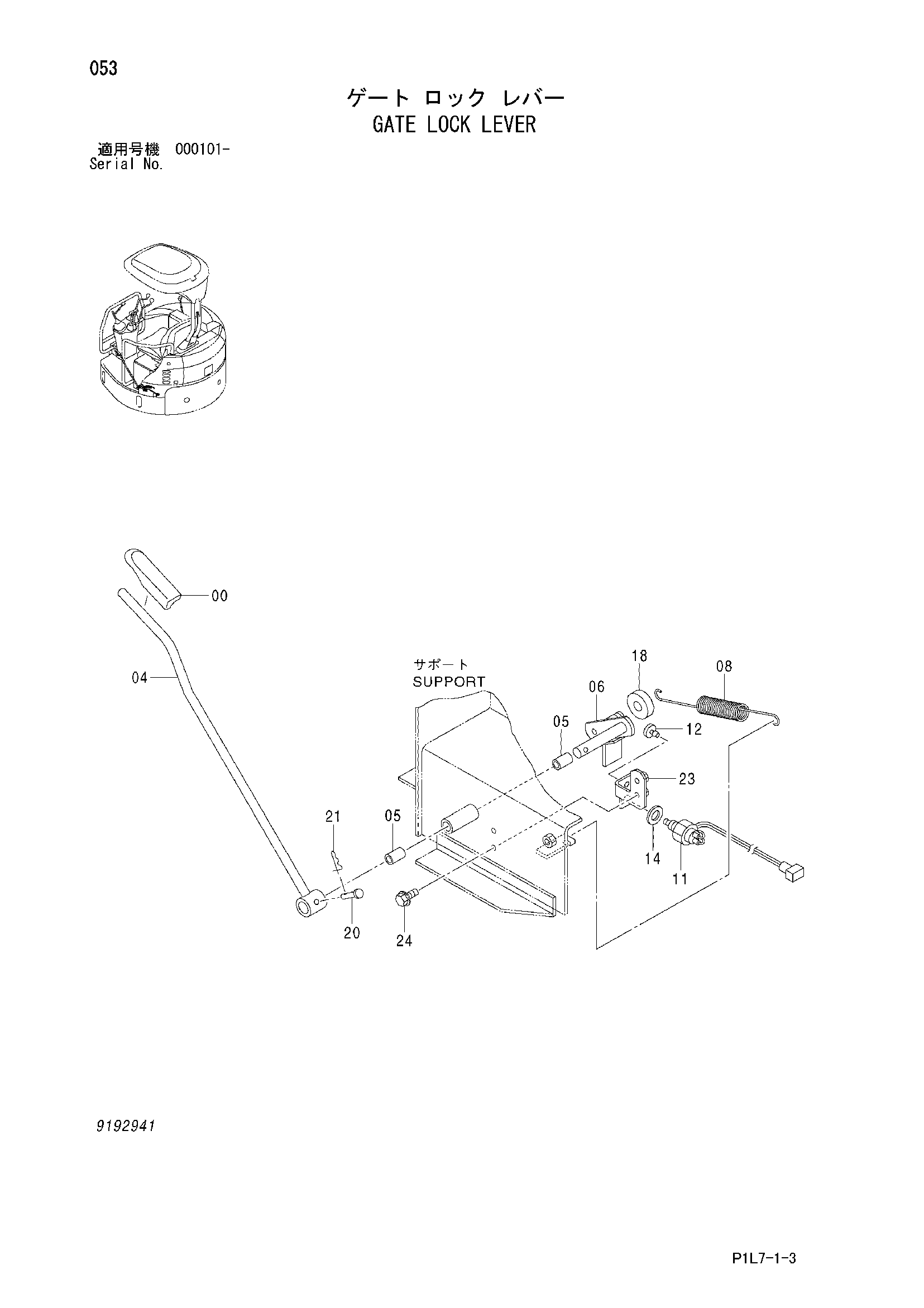

Заводская схема «Гате рычаг блокировки» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377660 | Рукоятка | 1 |
| 04 | 8080967 | Рычаг блокировка | 1 |
| 05 | 4303299 | Втулка | 2 |
| 06 | 8080968 | Вал | 1 |
| 08 | 4189184 | Пружина растяжения | 1 |
| 11 | 4392059 | Выключатель | 1 |
| 12 | 4390669 | Резиновая подушка | 1 |
| 14 | J253114 замена: A590114 | Плоская шайба | 1 |
| 14 | A590114 | Плоская шайба | 1 |
| 18 | 4464200 замена: 4469463 | Резиновая прокладка | 1 |
| 18 | 4469463 | Резиновая прокладка | 1 |
| 20 | 4413609 | Палец | 1 |
| 21 | 4402852 | Стопорный палец | 1 |
| 23 | 9756288 | Кронштейн | 1 |
| 24 | J090825 | Болт с шайбой | 2 |
| 24 | J260825 замена: J900825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
