Навес TOPS — HITACHI EX20U-3

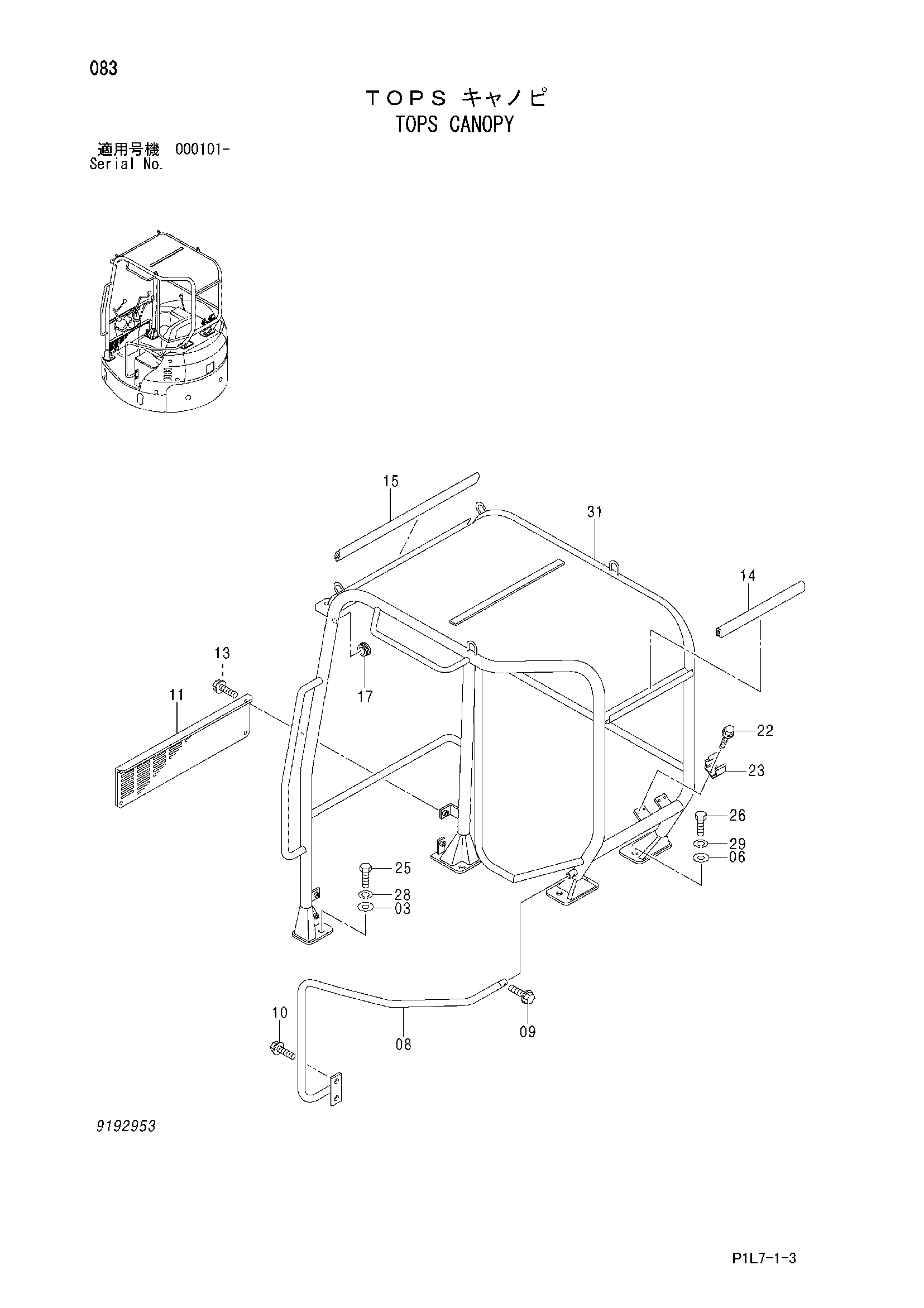

Заводская схема «Навес TOPS» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J254016 замена: J222016 | Шайба | 2 |
| 03 | J222016 | Шайба | 2 |
| 06 | J254016 замена: J222016 | Шайба | 3 |
| 06 | J222016 | Шайба | 3 |
| 08 | 8081186 | Стойка | 1 |
| 09 | J040820 | Болт с шайбой | 1 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 10 | J051025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 3090414 | Защитный кожух | 1 |
| 13 | J090820 | Болт с шайбой | 4 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 14 | 4441531 | Резиновое уплотнение | 1 |
| 15 | 4441530 | Резиновое уплотнение | 1 |
| 17 | 4207699 | Резиновая втулка | 1 |
| 22 | 4307285 | Зажим | 2 |
| 23 | J090816 | Болт с шайбой | 4 |
| 23 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 25 | J971650 замена: J901650 | Болт | 2 |
| 25 | J901650 | Болт | 2 |
| 26 | J971650 замена: J901650 | Болт | 3 |
| 26 | J901650 | Болт | 3 |
| 28 | J252216 замена: A590916 | Пружинная шайба | 2 |
| 28 | A590916 | Пружинная шайба | 2 |
| 29 | J252216 замена: A590916 | Пружинная шайба | 3 |
| 29 | A590916 | Пружинная шайба | 3 |
| 31 | 6020597 | Навес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
