Пилотные гидролинии (2)[AUS] — HITACHI EX20U-3
Заводская схема «Пилотные гидролинии (2)[AUS]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

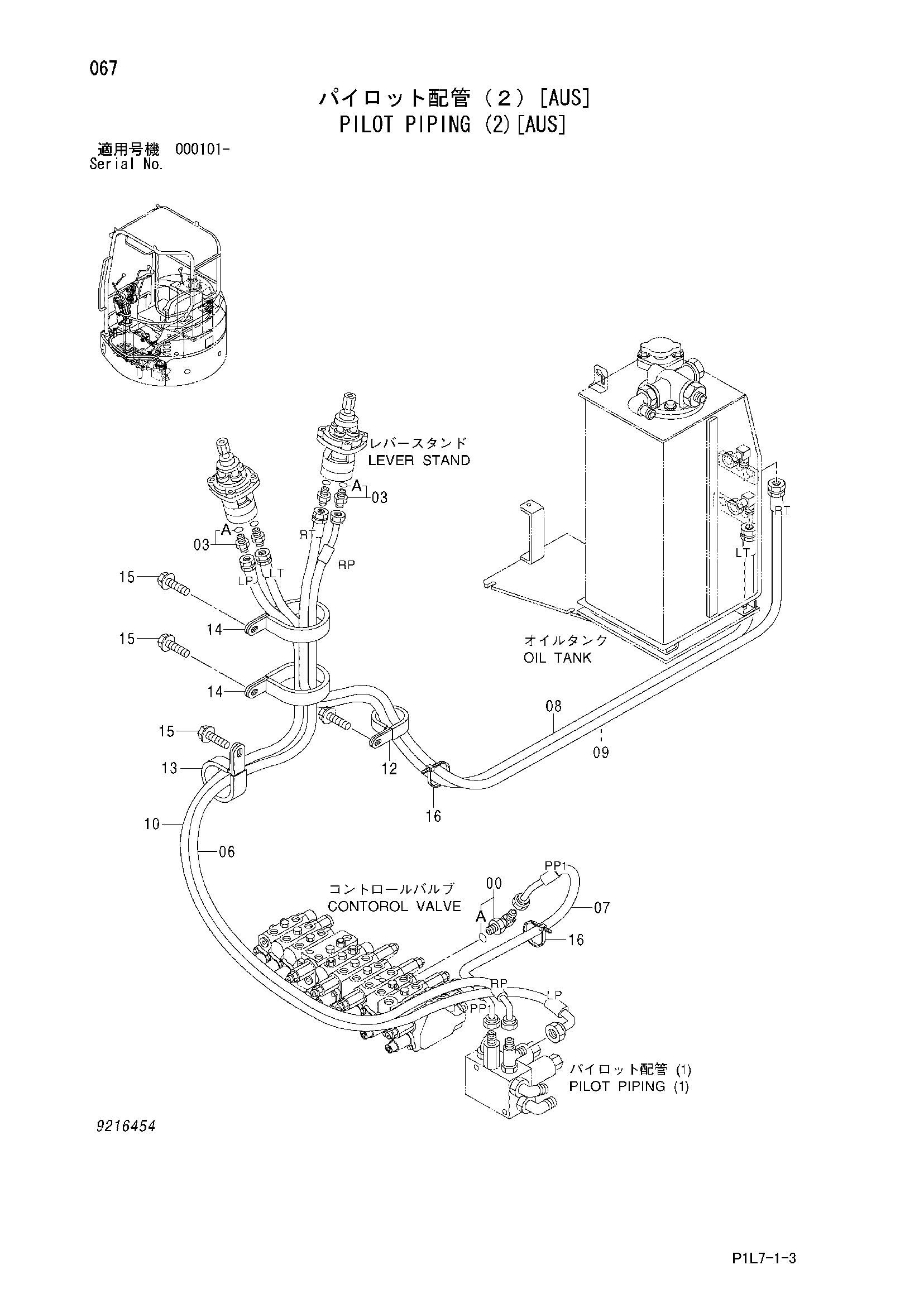

![Схема Пилотные гидролинии (2)[AUS] HITACHI EX20U-3](/catalog-drawings/47/470615e9-2518-4878-b21d-7ee90fb40fe2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4434981 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4042030 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4477943 | Шланг (RP) | 1 |
| 07 | 4451875 | Шланг (PP1) | 1 |
| 08 | 4477944 | Шланг (LT) | 1 |
| 09 | 4477945 | Шланг (RT) | 1 |
| 10 | 4477946 | Шланг (LP) | 1 |
| 12 | 4192035 | Зажим | 1 |
| 13 | 4193848 | Зажим | 1 |
| 14 | 4193816 | Зажим | 2 |
| 15 | J051025 | Болт с шайбой | 3 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 16 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
