Основные гидролинии (1) — HITACHI EX20U-3

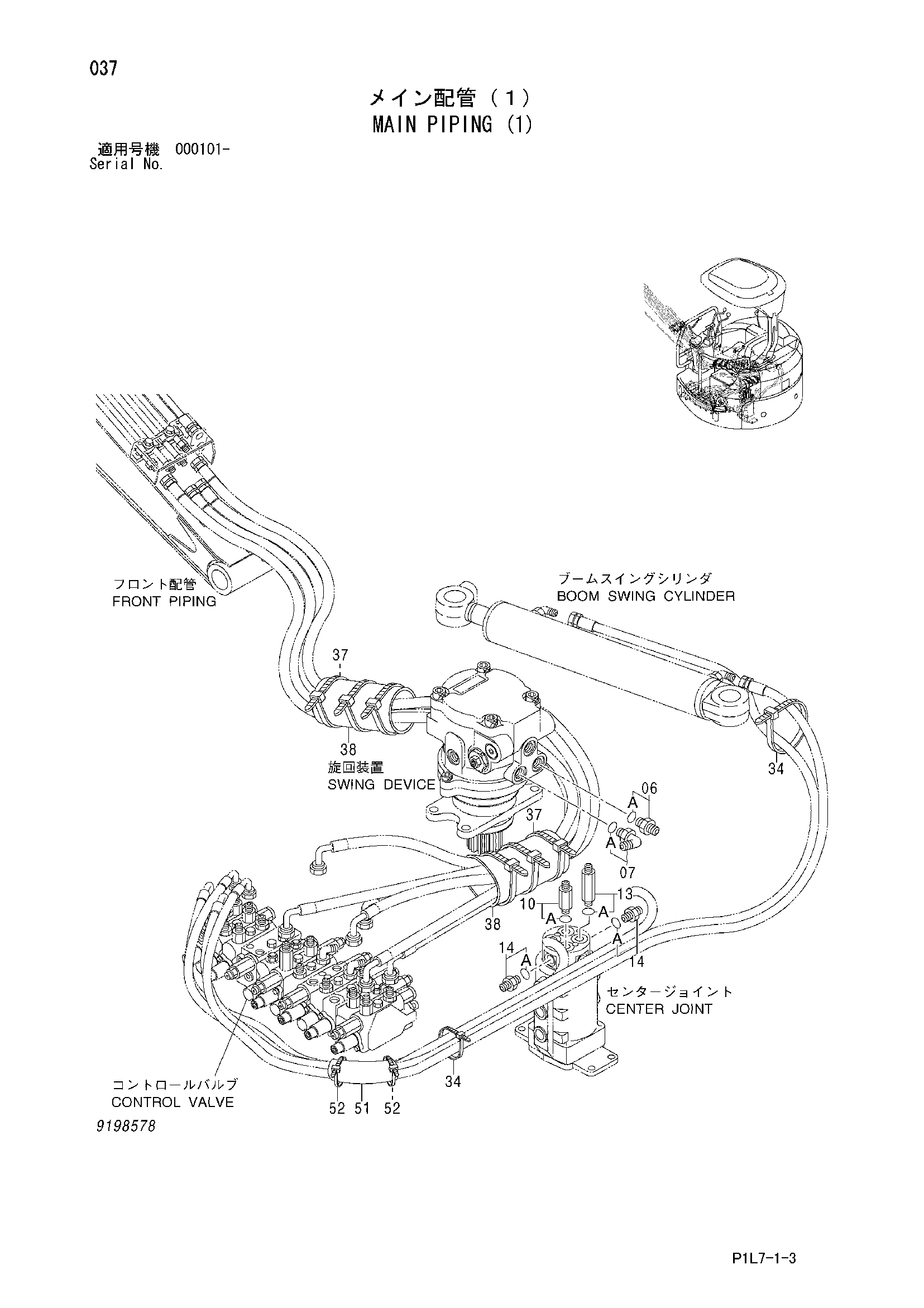

Заводская схема «Основные гидролинии (1)» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4042031 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4434982 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4419496 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4419497 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4042030 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 2 |
| 37 | 4323613 | Ленточный зажим | 6 |
| 38 | 4370544 | Резиновая прокладка | 2 |
| 51 | 4450257 | Резиновая втулка | 1 |
| 52 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
