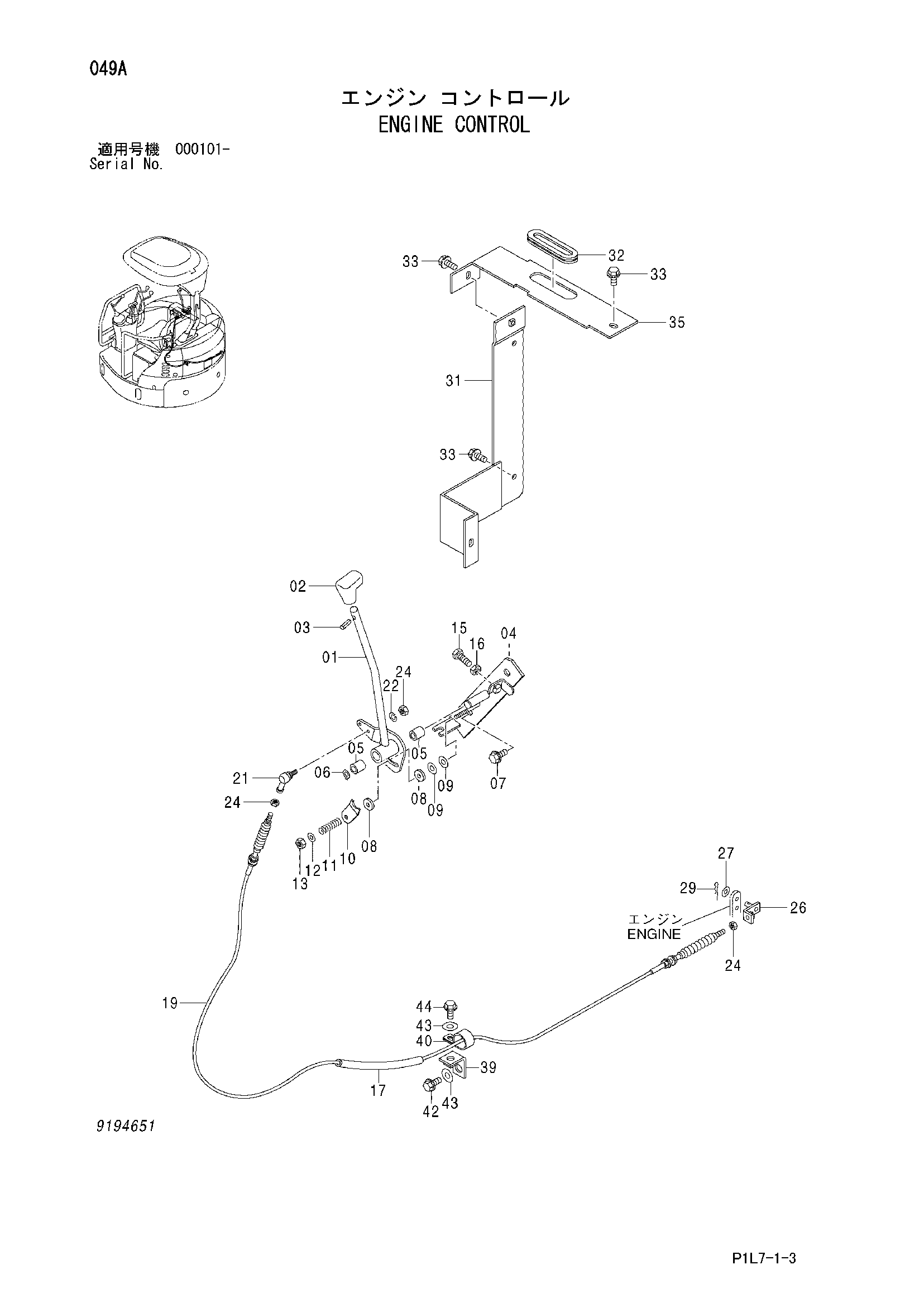

Управление двигателем — HITACHI EX20U-3

Заводская схема «Управление двигателем» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8081894	Рычаг	1
02	4279514	Рукоятка	1
03	4144353	Пружинный штифт	1
04	8082981	Кронштейн	1
05	4280300	Втулка	2
06	991338	Стопорное кольцо	1
07	J051025	Болт с шайбой	2
07	J271025 замена: J901025	Болт с шайбой	2
08	4279721	Пластина фрикционный	2
09	4317084	Регулировочная шайба	2
10	4279718	Пластина	1
11	4279720	Пружина	1
12	J253106 замена: A590106	Плоская шайба	1
12	A590106	Плоская шайба	1
13	4045245	U-образная гайка	1
15	4295823	Болт	1
16	J231108 замена: M500807	Гайка	1
16	M500807	Гайка	1
17	4419377	Резиновая прокладка	1
19	4442481	Трос управления	1
21	4056016	Шарнир	1
22	J252105 замена: A590905	Пружинная шайба	1
22	A590905	Пружинная шайба	1
24	J231105 замена: M500504	Гайка	3
24	M500504	Гайка	3
26	9755372	Кронштейн	1
27	J253106 замена: A590106	Плоская шайба	1
27	A590106	Плоская шайба	1
29	4022696	Стопорный палец	1
31	7039142	Крышка	1
32	4332752	Резиновая втулка	1
33	J090820	Болт с шайбой	5
33	J260820 замена: J900820	Болт с шайбой	5
35	4451623	Крышка	1
39	9756773	Кронштейн	1
40	4190261	Зажим	1
42	J041016	Болт с шайбой	1
42	J271016 замена: J901016	Болт с шайбой	1
43	J253110 замена: A590110	Плоская шайба	2
43	A590110	Плоская шайба	2
44	J041020	Болт с шайбой	1
44	J271020 замена: J901020	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
