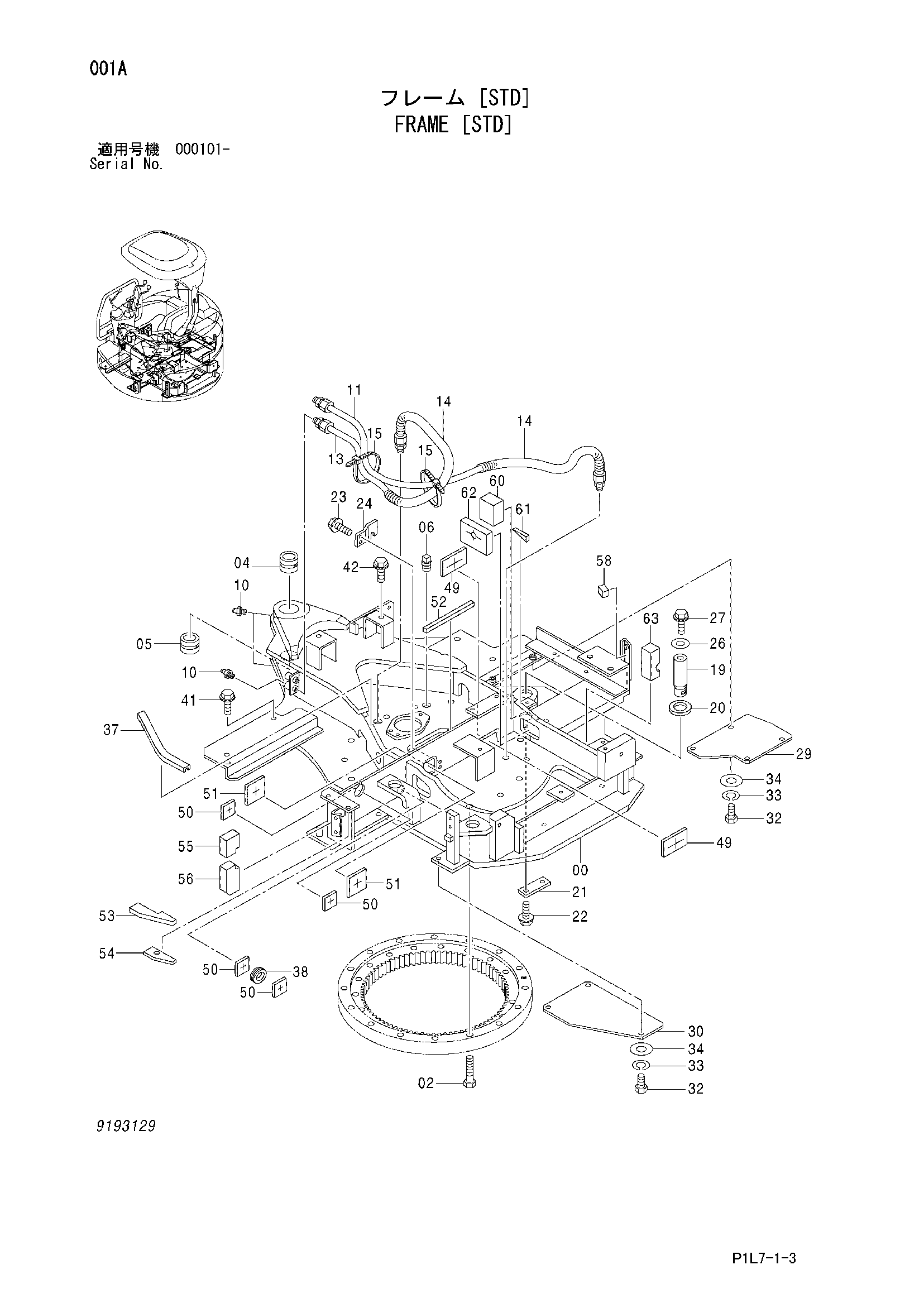

Рама [STD] — HITACHI EX20U-3

Заводская схема «Рама [STD]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007125	Рама основной	1
02	J981255 замена: J921255	Болт	15
02	J921255	Болт	15
04	4418381	Втулка	1
05	4418380	Втулка	1
06	94-2021	Пробка	1
10	J75481	Пресс-маслёнка	4
11	4441679	Нейлоновый шланг	1
13	4453614	Нейлоновый шланг	1
14	4371763	Трубка	2
15	4055311	Ленточный зажим	2
19	4445106	Палец	1
20	4418395	Проставка	1
21	4344313	Пластина	1
22	J041230	Болт с шайбой	2
22	J271230 замена: J901230	Болт с шайбой	2
23	J051025	Болт с шайбой	2
23	J271025 замена: J901025	Болт с шайбой	2
24	4441375	Кронштейн	1
26	4461038	Пластина	1
27	J041020	Болт с шайбой	1
27	J271020 замена: J901020	Болт с шайбой	1
29	4445107	Пластина	1
30	4441722	Пластина	1
32	J971025 замена: J901025	Болт	7
32	J901025	Болт	7
33	J252210 замена: A590910	Пружинная шайба	7
33	A590910	Пружинная шайба	7
34	J253110 замена: A590110	Плоская шайба	7
34	A590110	Плоская шайба	7
37	4445108	Резиновая втулка	1
38	4509404	Резиновая втулка	1
41	J051025	Болт с шайбой	4
41	J271025 замена: J901025	Болт с шайбой	4
42	J090825	Болт с шайбой	1
42	J260825 замена: J900825	Болт с шайбой	1
49	4461113	Резиновая прокладка	2
50	4461114	Резиновая прокладка	4
51	4461115	Резиновая прокладка	2
52	4461119	Резиновая прокладка	1
53	4461221	Резиновая прокладка	1
54	4461222	Резиновая прокладка	1
55	4461223	Резиновая прокладка	1
56	4461224	Резиновая прокладка	1
58	4459593	Резиновая прокладка	1
60	4461401	Резиновая прокладка	1
61	4461399	Резиновая прокладка	1
62	4461382	Резиновая прокладка	1
63	4461380	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
