Сиденье [стандарт] — HITACHI EX20U-3

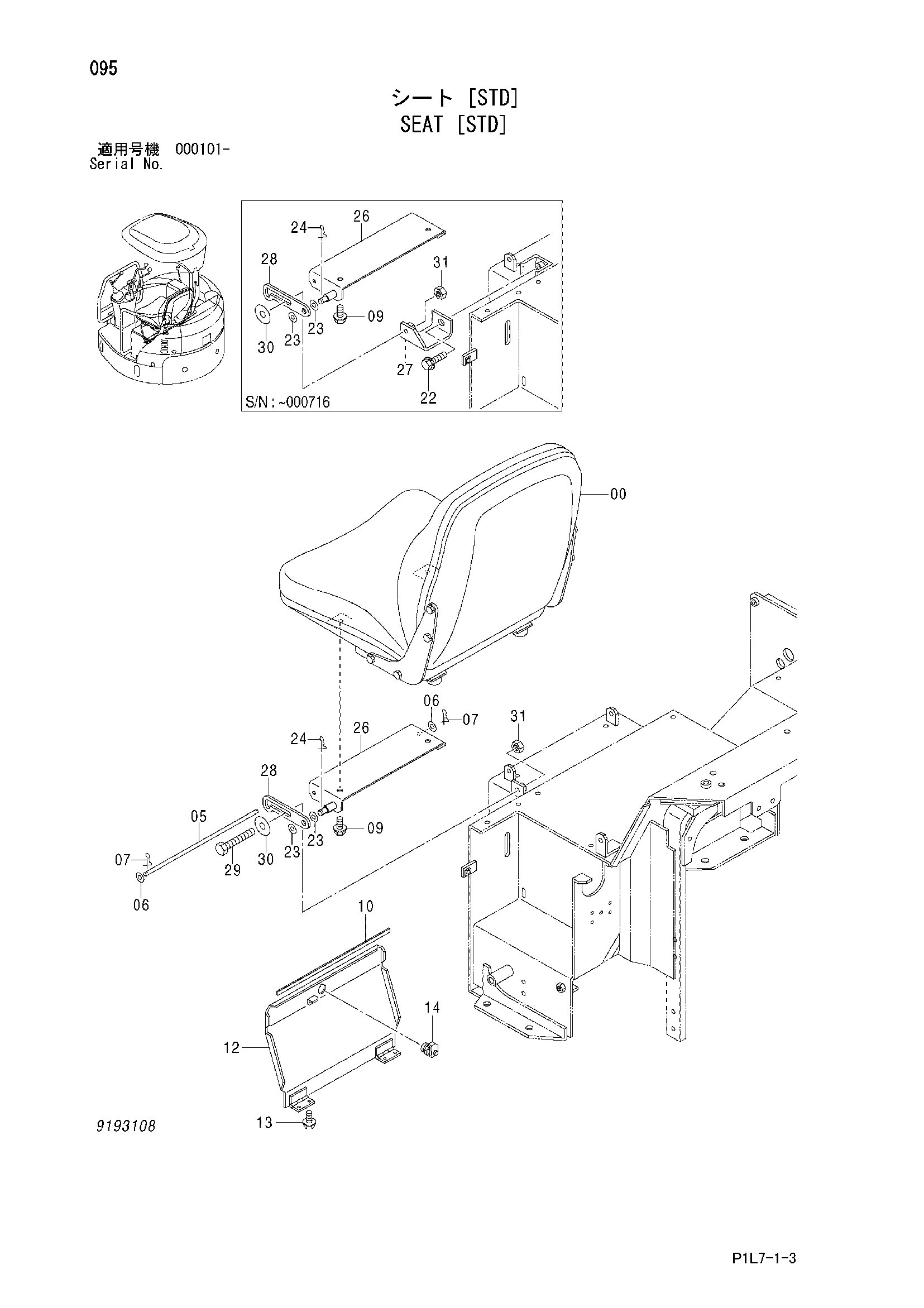

Заводская схема «Сиденье [стандарт]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье [стандарт] HITACHI EX20U-3](/catalog-drawings/0d/0d433bda-4298-487c-9e72-901466649e4c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440894 | Сиденье | 1 |
| 05 | 4440898 | Вал | 1 |
| 06 | J253108 замена: A590108 | Плоская шайба | 2 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4402852 | Стопорный палец | 2 |
| 09 | J090816 | Болт с шайбой | 2 |
| 09 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 10 | 4447529 | Резиновая прокладка | 1 |
| 12 | 8081014 | Крышка | 1 |
| 13 | J090616 | Болт с шайбой | 4 |
| 13 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 14 | 4423918 | Замок | 1 |
| 22 | J090820 | Болт с шайбой | 1 |
| 22 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 23 | J253108 замена: A590108 | Плоская шайба | 2 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | 4402852 | Стопорный палец | 1 |
| 26 | 8086923 | Кронштейн | 1 |
| 27 | 9758235 | Кронштейн | 1 |
| 28 | 4468388 | Стойка | 1 |
| 29 | J960835 замена: J900835 | Болт | 1 |
| 29 | J900835 | Болт | 1 |
| 30 | 4346037 | Шайба | 1 |
| 30 | 4338215 | Шайба | 1 |
| 31 | J231108 замена: M500807 | Гайка | 1 |
| 31 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
