Навес — HITACHI EX20U-3

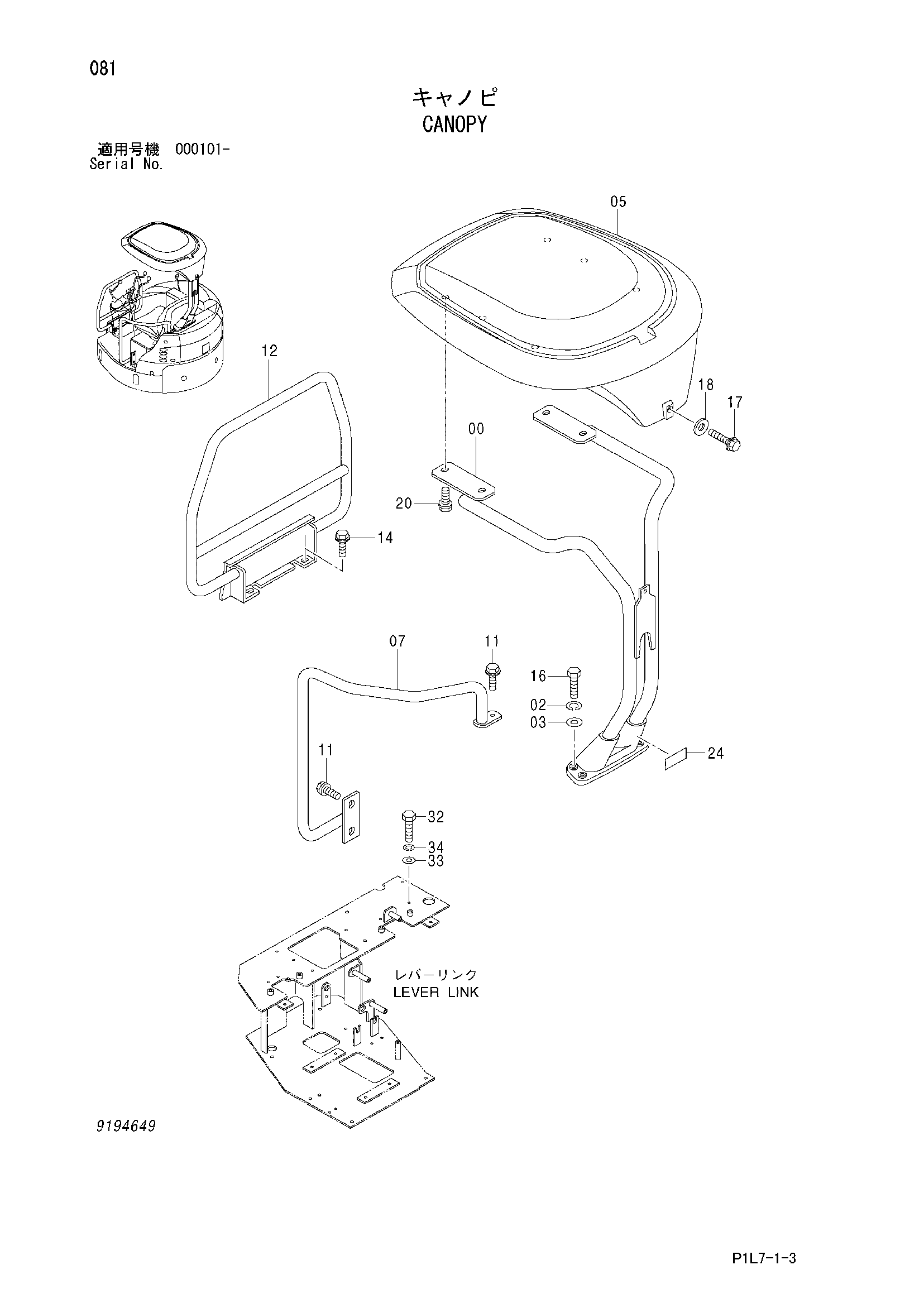

Заводская схема «Навес» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019656 | Поле | 1 |
| 02 | J252214 замена: A590914 | Пружинная шайба | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | J253114 замена: A590114 | Плоская шайба | 4 |
| 03 | A590114 | Плоская шайба | 4 |
| 05 | 4445819 | Рооф | 1 |
| 07 | 8085167 | Стойка | 1 |
| 11 | J051025 | Болт с шайбой | 3 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 12 | 7039159 | Стойка | 1 |
| 14 | J051030 | Болт с шайбой | 2 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 16 | J971440 замена: J901440 | Болт | 4 |
| 16 | J901440 | Болт | 4 |
| 17 | J041050 | Болт с шайбой | 1 |
| 17 | J271050 замена: J901050 | Болт с шайбой | 1 |
| 18 | 4416052 замена: 4621403 | Шайба | 1 |
| 18 | 4621403 | Шайба | 1 |
| 20 | J061025 | Болт с шайбой | 4 |
| 20 | J281020 замена: J901020 | Болт с шайбой | 4 |
| 24 | 4424857 | Уплотнение | 1 |
| 32 | J901635 | Болт | 1 |
| 33 | J222016 | Шайба | 1 |
| 34 | A590916 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
