Каталог запчастей HITACHI
Рычаг тяга [AUS] — HITACHI EX20U-3
Заводская схема «Рычаг тяга [AUS]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

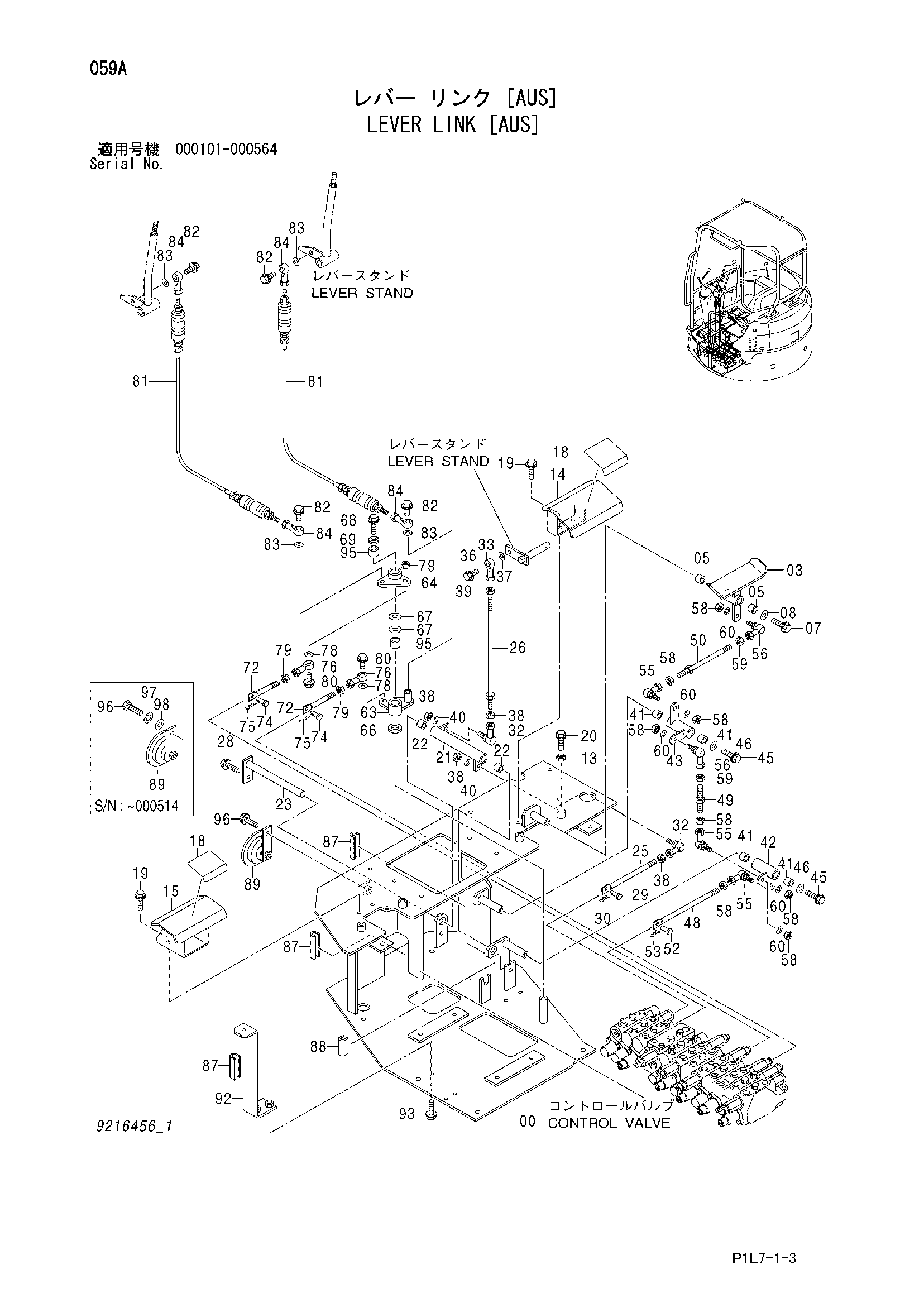

![Схема Рычаг тяга [AUS] HITACHI EX20U-3](/catalog-drawings/18/186911fc-3f42-4c2b-b7db-3bcc33b6d227.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021192 | Кронштейн | 1 |
| 03 | 8085534 | Тяга | 1 |
| 05 | 4280298 | Втулка | 2 |
| 07 | J080820 | Болт с шайбой | 1 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 08 | 4346037 | Шайба | 1 |
| 08 | 4338215 | Шайба | 1 |
| 13 | J231108 замена: M500807 | Гайка | 2 |
| 13 | M500807 | Гайка | 2 |
| 14 | 8085535 | Крышка | 1 |
| 15 | 8074681 | Ступень | 1 |
| 18 | 4345731 | Лента | 2 |
| 19 | J090825 | Болт с шайбой | 4 |
| 19 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 20 | J960840 замена: J900840 | Болт | 2 |
| 20 | J900840 | Болт | 2 |
| 21 | 9755102 | Тяга | 1 |
| 22 | 4280298 | Втулка | 2 |
| 23 | 9755103 | Палец | 1 |
| 25 | 4451463 | Шток | 1 |
| 26 | 9752488 | Шток | 1 |
| 28 | J090825 | Болт с шайбой | 1 |
| 28 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 29 | 4279607 | Палец | 1 |
| 30 | 4365839 | Стопорный палец | 1 |
| 32 | 4287792 | Шарнир | 2 |
| 33 | 4346556 | Концевой шток | 1 |
| 36 | J090825 | Болт с шайбой | 1 |
| 36 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 37 | J253108 замена: A590108 | Плоская шайба | 1 |
| 37 | A590108 | Плоская шайба | 1 |
| 38 | J231108 замена: M500807 | Гайка | 4 |
| 38 | M500807 | Гайка | 4 |
| 39 | M580008 | Гайка (левый) | 1 |
| 40 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 40 | A590908 | Пружинная шайба | 2 |
| 41 | 4280298 | Втулка | 4 |
| 42 | 9755104 | Тяга | 1 |
| 43 | 9755105 | Тяга | 1 |
| 45 | J080820 | Болт с шайбой | 2 |
| 45 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 46 | 4346037 | Шайба | 2 |
| 46 | 4338215 | Шайба | 2 |
| 48 | 4440525 | Шток | 1 |
| 49 | 9755120 | Шток | 1 |
| 50 | 9755122 | Шток | 1 |
| 52 | 4279607 | Палец | 1 |
| 53 | 4365839 | Стопорный палец | 1 |
| 55 | 4287792 | Шарнир | 3 |
| 56 | 4287793 | Соединение шарик(левый) | 2 |
| 58 | J231108 замена: M500807 | Гайка | 8 |
| 58 | M500807 | Гайка | 8 |
| 59 | M580008 | Гайка (левый) | 2 |
| 60 | J252108 замена: A590908 | Пружинная шайба | 5 |
| 60 | A590908 | Пружинная шайба | 5 |
| 63 | 9755106 | Тяга | 1 |
| 64 | 9755107 | Тяга | 1 |
| 66 | 4308293 | Втулка | 1 |
| 67 | 4294498 | Регулировочная шайба | 2 |
| 68 | J080820 | Болт с шайбой | 1 |
| 68 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 69 | 4346037 | Шайба | 1 |
| 69 | 4338215 | Шайба | 1 |
| 72 | 4354837 | Шток | 2 |
| 74 | 4279607 | Палец | 2 |
| 75 | 4365839 | Стопорный палец | 2 |
| 76 | 4287796 | Концевой шток | 2 |
| 78 | J253108 замена: A590108 | Плоская шайба | 2 |
| 78 | A590108 | Плоская шайба | 2 |
| 79 | J231108 замена: M500807 | Гайка | 3 |
| 79 | M500807 | Гайка | 3 |
| 80 | J090835 | Болт с шайбой | 2 |
| 80 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 81 | 4477947 | Трос управления | 2 |
| 82 | J090625 | Болт с шайбой | 4 |
| 82 | J260625 замена: J900625 | Болт с шайбой | 4 |
| 83 | J253106 замена: A590106 | Плоская шайба | 4 |
| 83 | A590106 | Плоская шайба | 4 |
| 84 | 4429659 | Концевой шток | 4 |
| 87 | 4392474 | Амортизатор | 3 |
| 88 | 4346357 | Амортизатор | 1 |
| 89 | 4349452 | Звуковой сигнал | 1 |
| 89 | 4603107 | Звуковой сигнал | 1 |
| 92 | 9756685 | Кронштейн | 1 |
| 93 | J051030 | Болт с шайбой | 2 |
| 93 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 95 | 4303299 | Втулка | 2 |
| 96 | J960816 замена: J900816 | Болт | 1 |
| 96 | J900816 | Болт | 1 |
| 96 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 97 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 97 | A590908 | Пружинная шайба | 1 |
| 98 | J253108 замена: A590108 | Плоская шайба | 1 |
| 98 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
