Пилотные гидролинии (3)<х-тйпе>[STD] — HITACHI EX20U-3
Заводская схема «Пилотные гидролинии (3)<х-тйпе>[STD]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

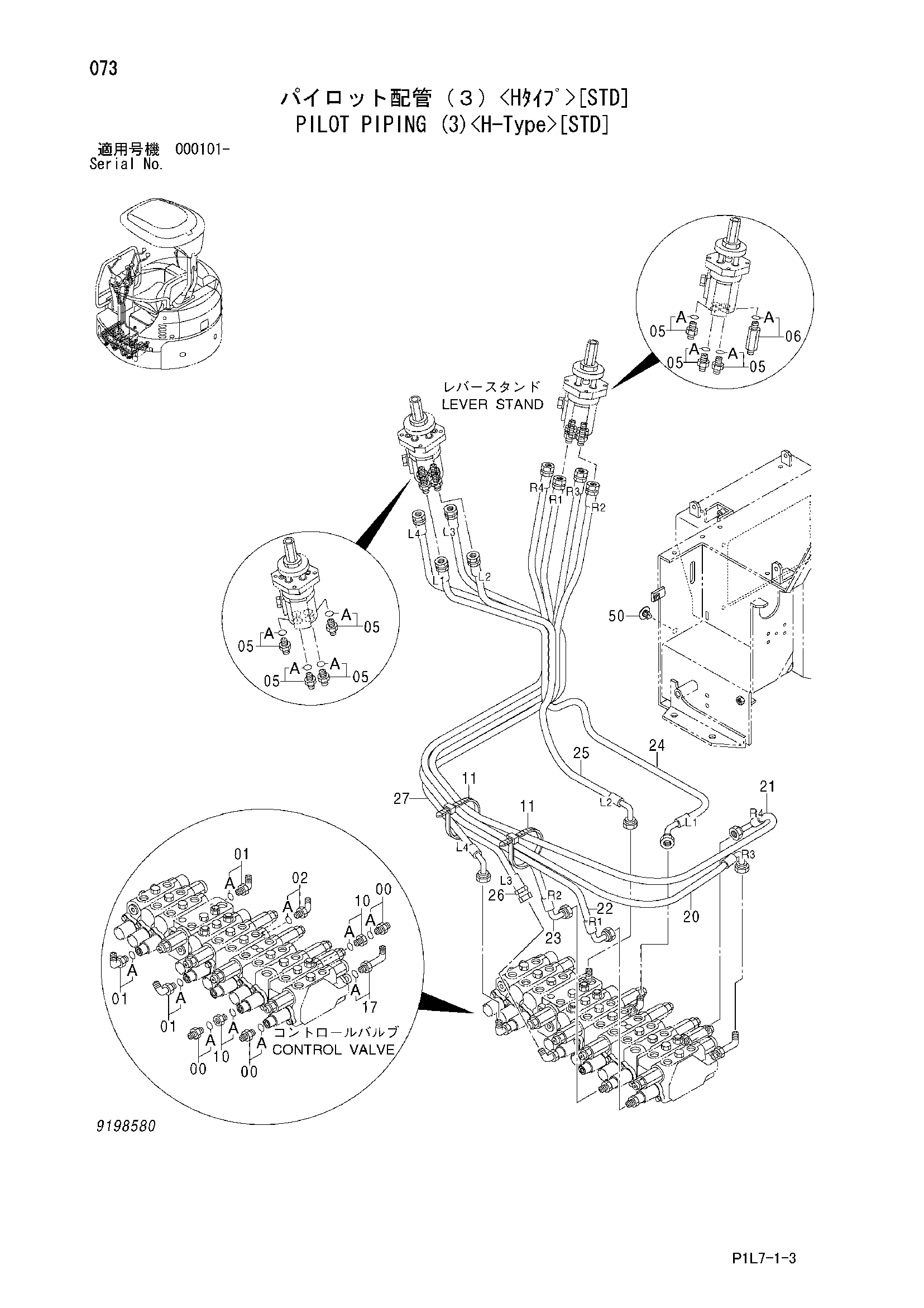

![Схема Пилотные гидролинии (3)<х-тйпе>[STD] HITACHI EX20U-3](/catalog-drawings/11/11e3b70d-8f06-439e-ac57-e45a57e8f574.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4434981 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4108100 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4042030 | Адаптер | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4368208 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4462701 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 17 | 4173021 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4451300 | Шланг (R3) | 1 |
| 21 | 4451301 | Шланг (R4) | 1 |
| 22 | 4451302 | Пластиковый шланг (R1) | 1 |
| 23 | 4451303 | Пластиковый шланг (R2) | 1 |
| 24 | 4451304 | Пластиковый шланг (L1) | 1 |
| 25 | 4451305 | Пластиковый шланг (L2) | 1 |
| 26 | 4451306 | Пластиковый шланг (L3) | 1 |
| 27 | 4451307 | Пластиковый шланг (L4) | 1 |
| 50 | 4288579 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
