Радиатор — HITACHI EX20U-3

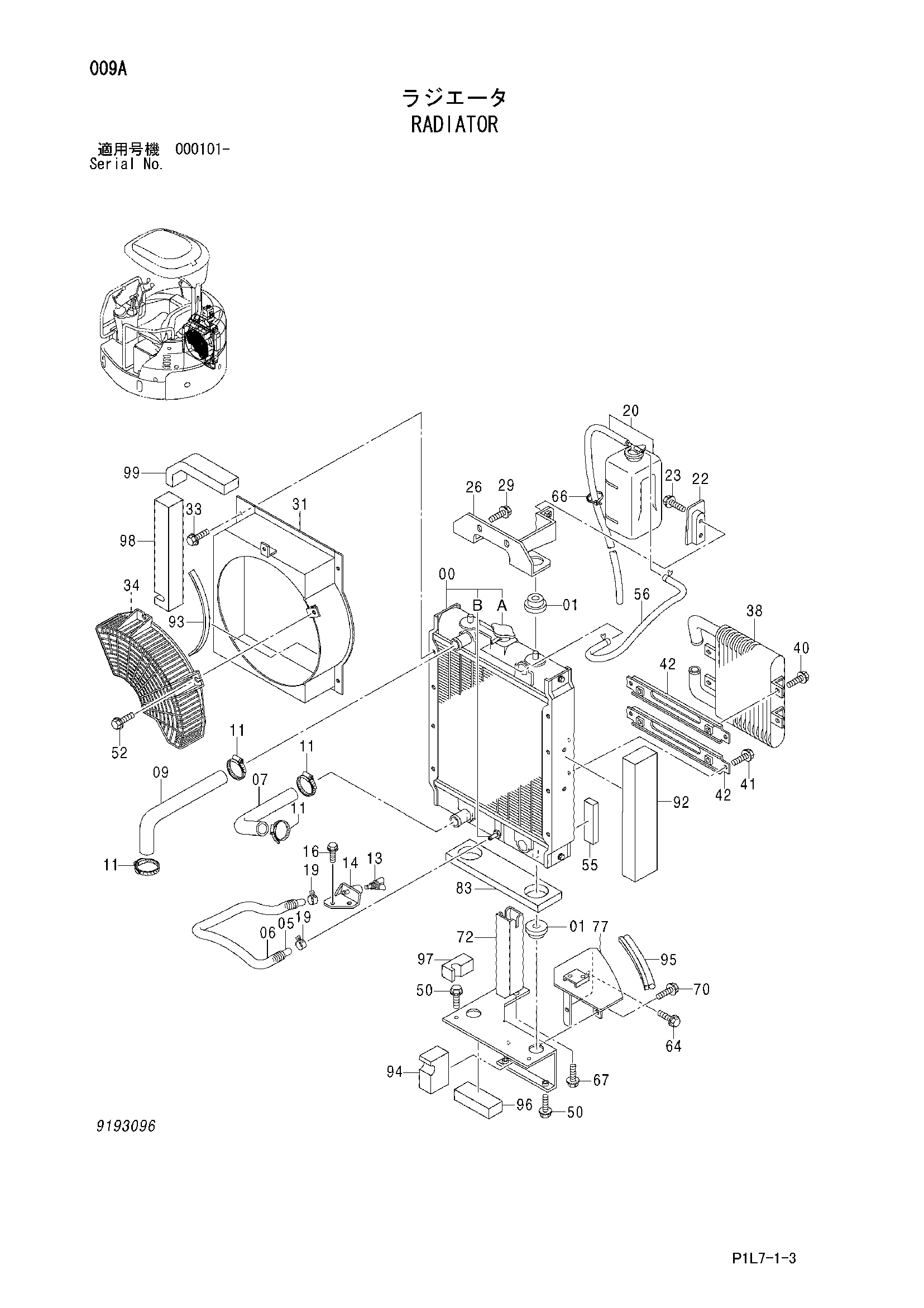

Заводская схема «Радиатор» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440024 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 00B | 4447254 | Кокк дренажный | 1 |
| 01 | 4402635 | Резиновая подушка | 4 |
| 05 | 4459544 | Водяной шланг | 1 |
| 06 | 4459603 | Трубка | 1 |
| 07 | 3090250 | Водяной шланг | 1 |
| 09 | 3090251 | Водяной шланг | 1 |
| 11 | 4505243 | Хомут шланга | 4 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 16 | J051020 | Болт с шайбой | 2 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 19 | 4339258 | Хомут шланга | 2 |
| 20 | 4450854 | Бак воды | 1 |
| 22 | 4367147 | Пластина | 1 |
| 23 | J090616 | Болт с шайбой | 2 |
| 23 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 26 | 8084842 | Кронштейн | 1 |
| 29 | J051025 | Болт с шайбой | 2 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 31 | 6019451 | Кожух | 1 |
| 33 | J090614 | Болт с шайбой | 4 |
| 33 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 34 | 2046193 | Защита вентилятор | 1 |
| 38 | 4440026 | Масляный радиатор | 1 |
| 40 | J090816 | Болт с шайбой | 4 |
| 40 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 41 | J090614 | Болт с шайбой | 4 |
| 41 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 42 | 9757354 | Кронштейн | 2 |
| 50 | J051025 | Болт с шайбой | 4 |
| 50 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 52 | J090620 | Болт с шайбой | 2 |
| 52 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 55 | 4464066 | Резиновая прокладка | 1 |
| 56 | 4414499 | Водяной шланг | 1 |
| 64 | J090830 | Болт с шайбой | 1 |
| 64 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 66 | 4055312 | Ленточный зажим | 1 |
| 67 | J051035 | Болт с шайбой | 1 |
| 67 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 70 | J090820 | Болт с шайбой | 2 |
| 70 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 72 | 7041036 | Кронштейн | 1 |
| 77 | 8085470 | Крышка | 1 |
| 83 | 4442638 | Резиновая прокладка | 1 |
| 92 | 4461439 | Резиновая прокладка | 1 |
| 93 | 4461214 | Резиновая прокладка | 1 |
| 94 | 4461379 | Резиновая прокладка | 1 |
| 95 | 4459208 | Уплотнитель | 1 |
| 96 | 4461381 | Резиновая прокладка | 1 |
| 97 | 4461403 | Резиновая прокладка | 1 |
| 98 | 4461404 | Резиновая прокладка | 1 |
| 99 | 4461405 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
