Опора [STD] — HITACHI EX20U-3

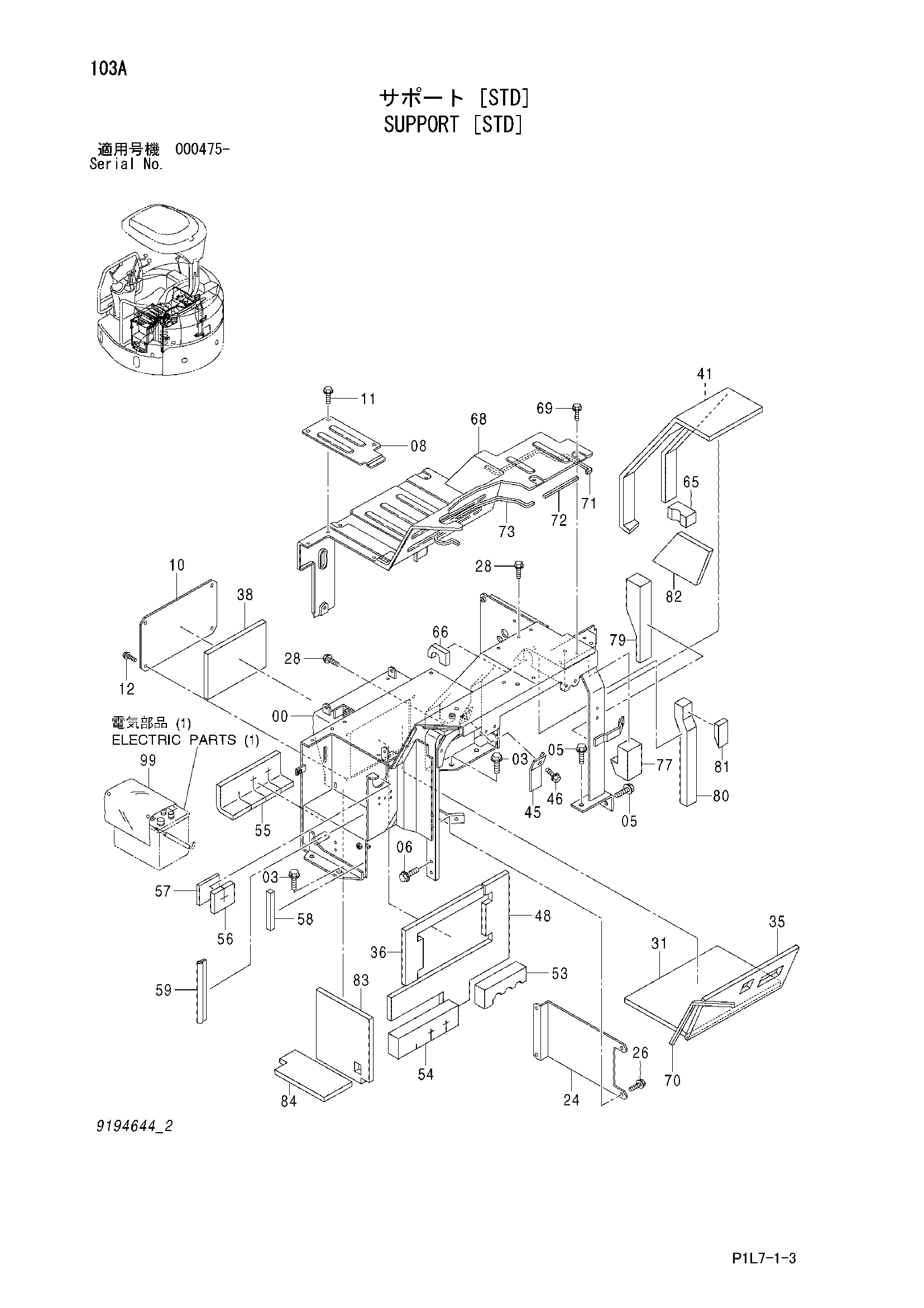

Заводская схема «Опора [STD]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008766	Опора	1
03	J271230 замена: J901230	Болт с шайбой	4
05	J271235 замена: J901235	Болт с шайбой	2
06	J271245 замена: J901245	Болт с шайбой	2
08	3093196	Крышка	1
10	4441595	Крышка	1
11	J260825 замена: J900825	Болт с шайбой	3
12	J260820 замена: J900820	Болт с шайбой	4
24	4454972	Кронштейн	1
26	J260816 замена: J900816	Болт с шайбой	4
28	J260820 замена: J900820	Болт с шайбой	4
31	4442795	Резиновая прокладка	1
35	4442799	Резиновая прокладка	1
36	4442800	Резиновая прокладка	1
38	4442802	Резиновая прокладка	1
41	4442805	Резиновая прокладка	1
45	4459740	Кронштейн	1
46	J271025 замена: J901025	Болт с шайбой	1
48	4459651	Резиновая прокладка	1
53	4461116	Резиновая прокладка	1
54	4461117	Резиновая прокладка	1
55	4461118	Резиновая прокладка	1
56	4461216	Резиновая прокладка	1
57	4461217	Резиновая прокладка	1
58	4461220	Резиновая прокладка	1
59	4461225	Резиновое уплотнение	1
65	4461402	Резиновая прокладка	1
66	4461378	Резиновая прокладка	1
68	1029808	Крышка	1
69	J260820 замена: J900820	Болт с шайбой	5
70	4461460	Резиновая прокладка	1
71	4461461	Резиновая прокладка	1
72	4461462	Резиновая прокладка	1
73	4461463	Резиновая прокладка	1
77	4484293	Резиновая прокладка	1
79	4461437	Резиновая прокладка	1
80	4461438	Резиновая прокладка	1
81	4484399	Резиновая прокладка	1
82	4461421	Резиновая прокладка	1
83	4461422	Резиновая прокладка	1
84	4461423	Резиновая прокладка	1
99	4464721	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
