Гидроцилиндр. поворот — HITACHI EX20U-3

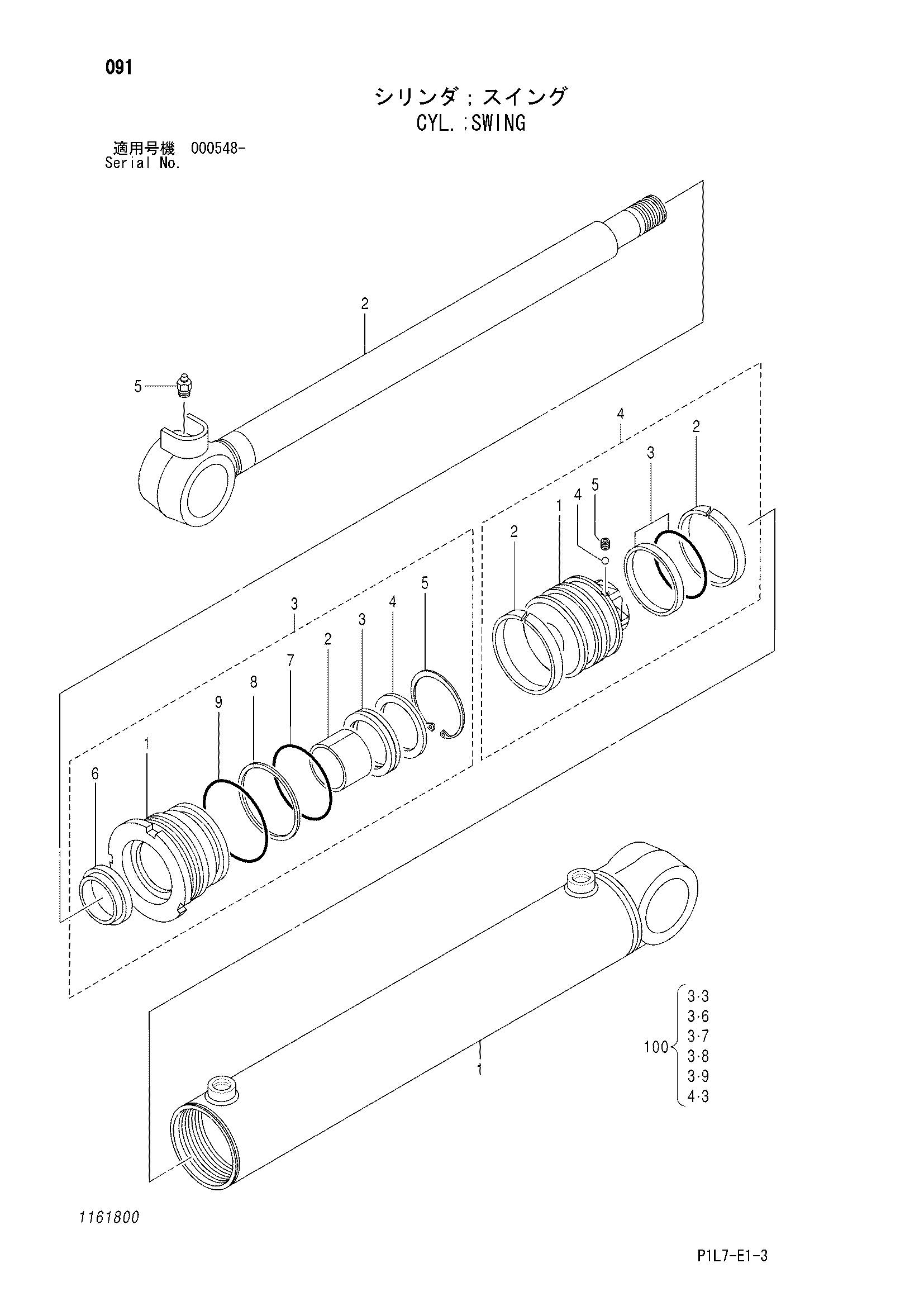

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4473556 | Гидроцилиндр. поворот | 1 | |
| 1 | 1161801 | Труба гидроцилиндра | 1 |
| 2 | 1161802 | Шток поршня | 1 |
| 3 | 0813403 | Головка гидроцилиндра | 1 |
| 3-1 | 0652201 | Головка гидроцилиндра | 1 |
| 3-2 | 0430802 | Втулка | 1 |
| 3-3 | 0652202 | U-образная манжета | 1 |
| 3-4 | 0652203 | Головка | 1 |
| 3-5 | 0652204 | Стопорное кольцо | 1 |
| 3-6 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-7 | 0430809 | Уплотнительное кольцо | 1 |
| 3-8 | 0481107 | Опорное кольцо | 1 |
| 3-9 | 0430903 | Уплотнительное кольцо | 1 |
| 4 | 0813404 | Поршень | 1 |
| 4-1 | 0495202 | Поршень | 1 |
| 4-2 | 0652205 | Направляющее кольцо | 2 |
| 4-3 | 0430906 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0477301 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 0813405 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
