Навесное оборудование педаль — HITACHI EX20U-3

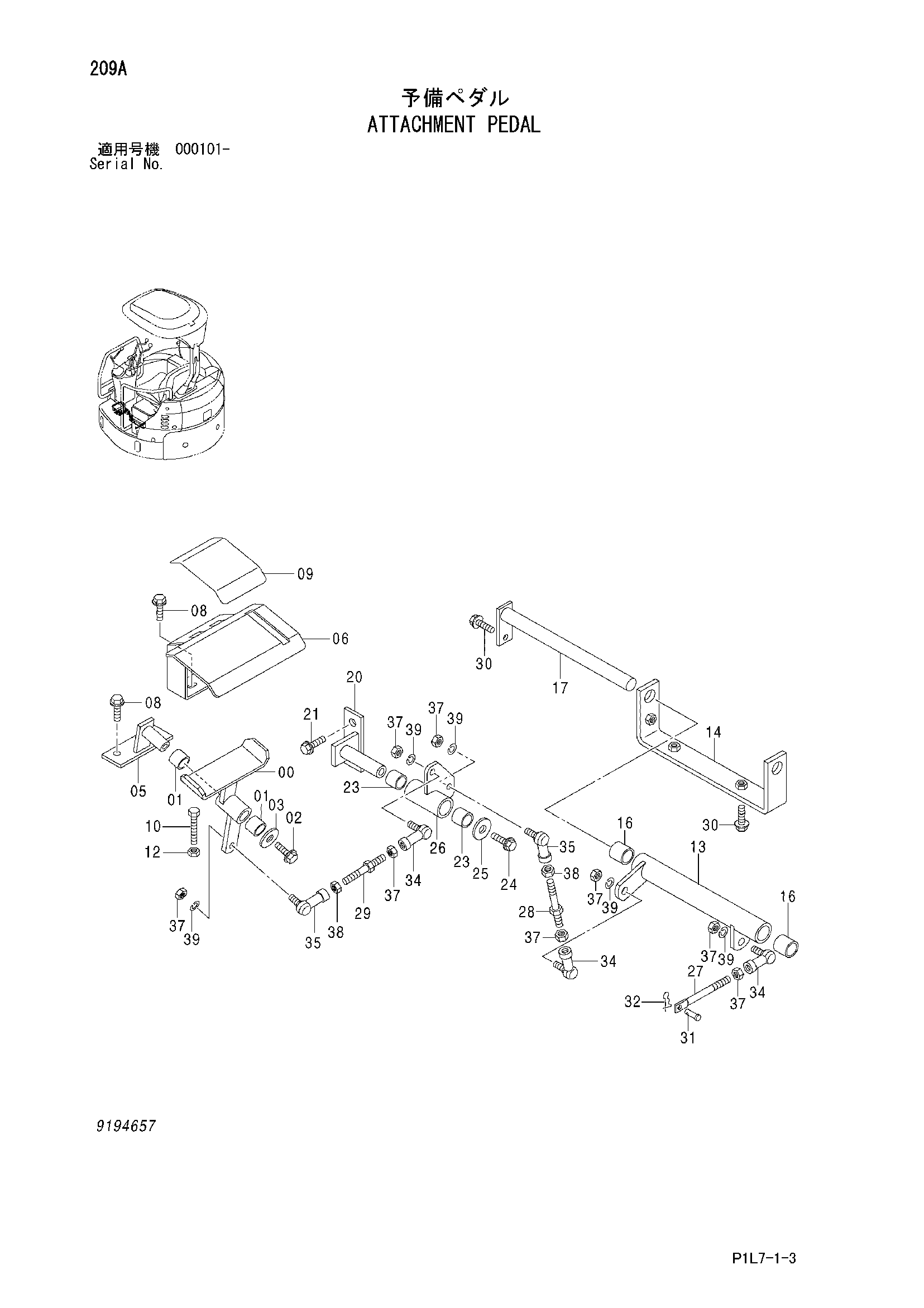

Заводская схема «Навесное оборудование педаль» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074027 | Тяга | 1 |
| 01 | 4280298 | Втулка | 2 |
| 02 | J080820 | Болт с шайбой | 1 |
| 02 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 03 | 4346037 замена: 4338215 | Шайба | 1 |
| 03 | 4338215 | Шайба | 1 |
| 05 | 8074062 | Кронштейн | 1 |
| 06 | 8074061 | Крышка | 1 |
| 08 | J090825 | Болт с шайбой | 4 |
| 08 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 09 | 4345731 | Лента | 1 |
| 10 | J960840 замена: J900840 | Болт | 2 |
| 10 | J900840 | Болт | 2 |
| 12 | J231108 замена: M500807 | Гайка | 2 |
| 12 | M500807 | Гайка | 2 |
| 13 | 8085182 | Тяга | 1 |
| 14 | 9755108 | Кронштейн | 1 |
| 16 | 4280298 | Втулка | 2 |
| 17 | 9755109 | Палец | 1 |
| 20 | 8080879 | Кронштейн | 1 |
| 21 | J090816 | Болт с шайбой | 2 |
| 21 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 23 | 4280298 | Втулка | 2 |
| 24 | J080820 | Болт с шайбой | 1 |
| 24 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 25 | 4346037 | Шайба | 1 |
| 25 | 4338215 | Шайба | 1 |
| 26 | 9757230 | Тяга | 1 |
| 27 | 4354837 | Шток | 1 |
| 28 | 9748881 | Шток | 1 |
| 29 | 9755120 | Шток | 1 |
| 30 | J090825 | Болт с шайбой | 3 |
| 30 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 31 | 4279607 | Палец | 1 |
| 32 | 4365839 | Стопорный палец | 1 |
| 34 | 4287792 | Шарнир | 3 |
| 35 | 4287793 | Соединение шарик(левый) | 2 |
| 37 | J231108 замена: M500807 | Гайка | 8 |
| 37 | M500807 | Гайка | 8 |
| 38 | M580008 | Гайка (левый) | 2 |
| 39 | J252108 замена: A590908 | Пружинная шайба | 5 |
| 39 | A590908 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
