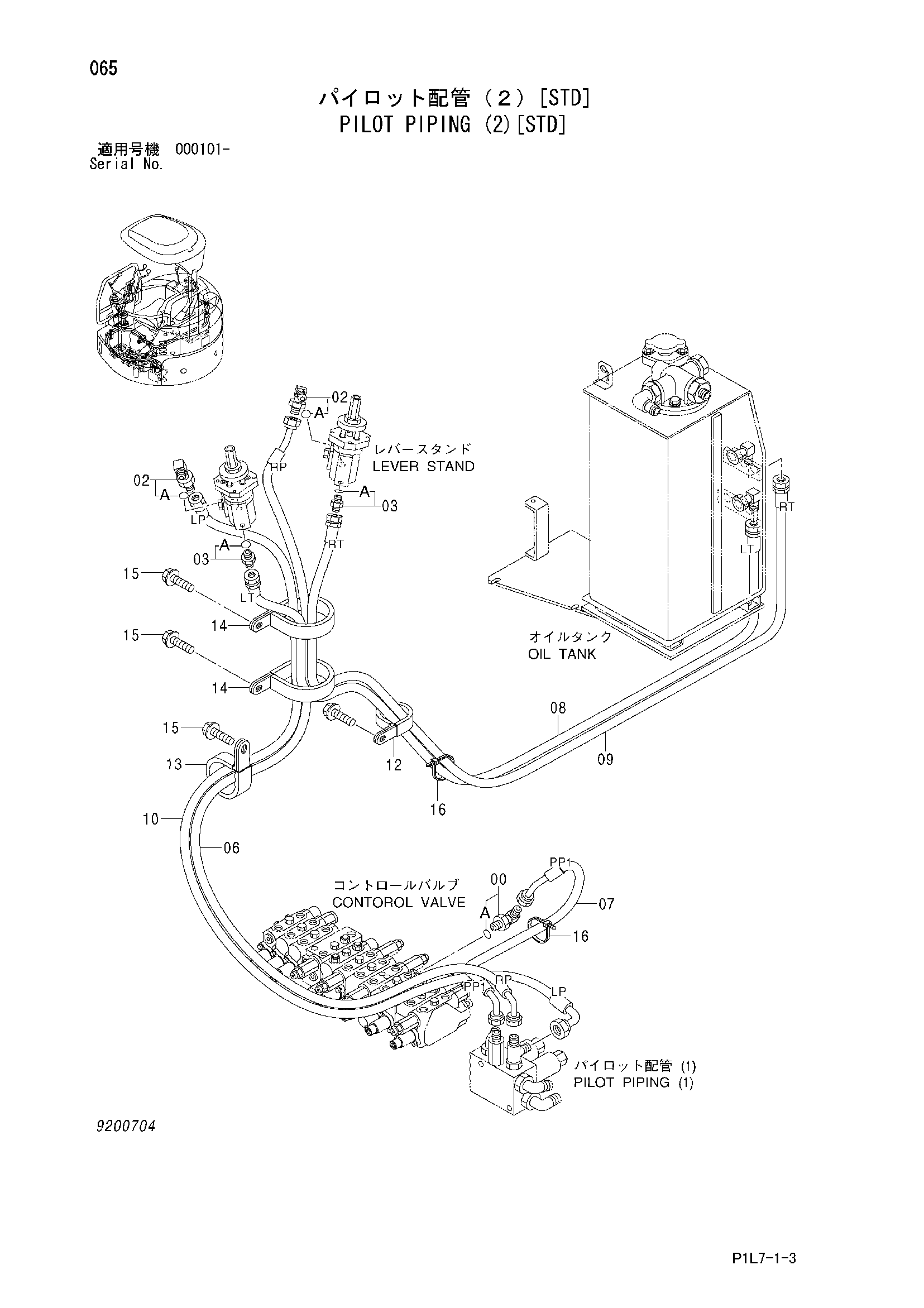

Пилотные гидролинии (2)[STD] — HITACHI EX20U-3
Заводская схема «Пилотные гидролинии (2)[STD]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2)[STD] HITACHI EX20U-3](/catalog-drawings/25/255132c2-7939-4707-8302-4ab6531e0e33.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4434981 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4434981 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4042030 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4451293 | Шланг (RP) | 1 |
| 07 | 4451875 | Шланг (PP1) | 1 |
| 08 | 4451878 | Шланг (LT) | 1 |
| 09 | 4451298 | Шланг (RT) | 1 |
| 10 | 4451299 | Шланг (LP) | 1 |
| 12 | 4192035 | Зажим | 1 |
| 13 | 4193848 | Зажим | 1 |
| 14 | 4193816 | Зажим | 2 |
| 15 | J051025 | Болт с шайбой | 3 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 16 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
