Крышка (5) — HITACHI EX20U-3

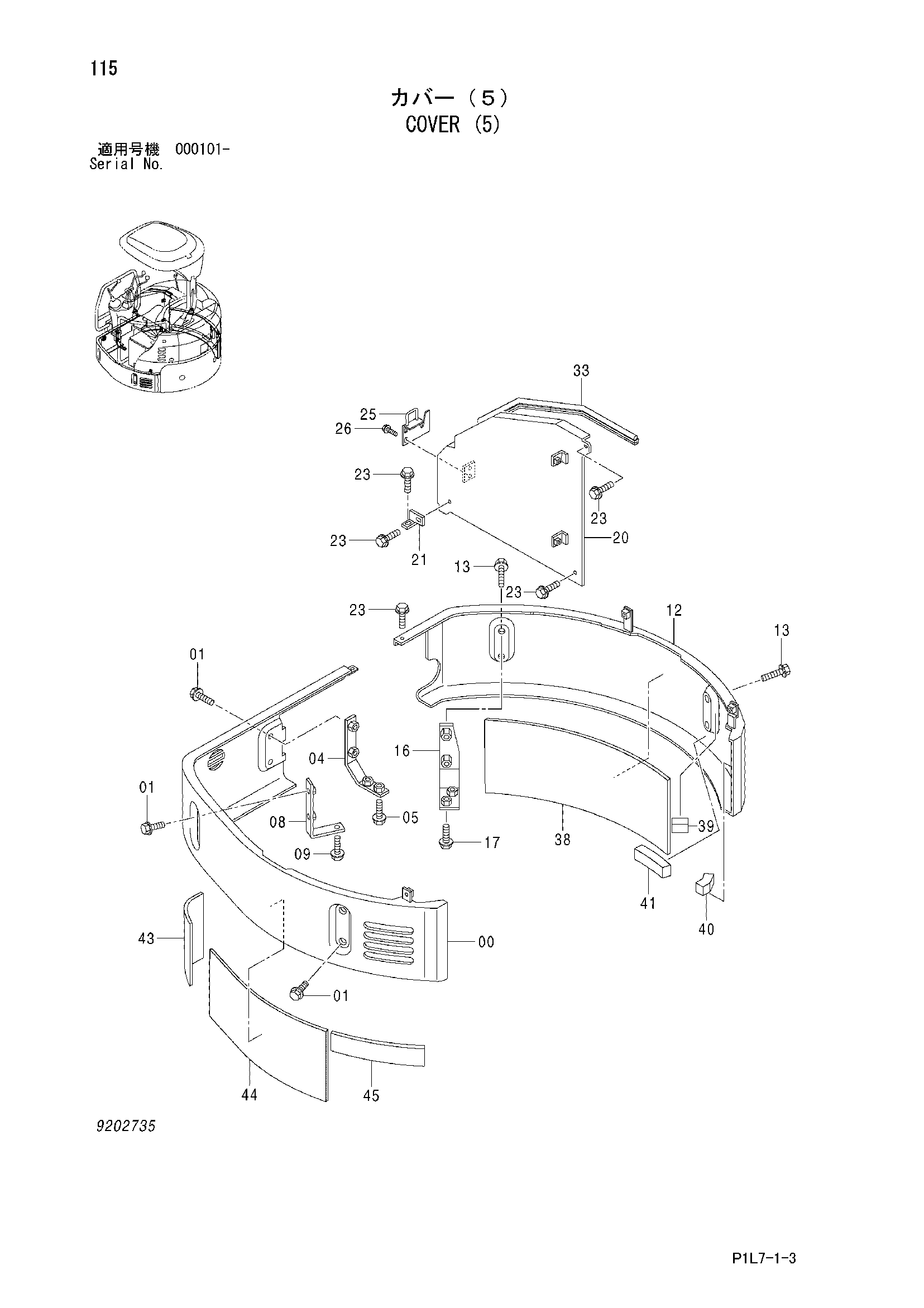

Заводская схема «Крышка (5)» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039360 | Крышка | 1 |
| 01 | J061025 | Болт с шайбой | 6 |
| 01 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 04 | 9755401 | Кронштейн | 1 |
| 05 | J051040 | Болт с шайбой | 2 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 08 | 9755999 | Кронштейн | 1 |
| 09 | J051025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 12 | 7039361 | Крышка | 1 |
| 13 | J061025 | Болт с шайбой | 4 |
| 13 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 16 | 9755447 | Кронштейн | 1 |
| 17 | J051025 | Болт с шайбой | 2 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | 7038995 | Крышка | 1 |
| 21 | 4451654 | Кронштейн | 1 |
| 23 | J090820 | Болт с шайбой | 5 |
| 23 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 25 | 9756688 | Защёлка | 1 |
| 26 | J090820 | Болт с шайбой | 2 |
| 26 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 33 | 4441764 | Уплотнитель | 1 |
| 38 | 4460969 | Резиновая прокладка | 1 |
| 39 | 4459593 | Резиновая прокладка | 1 |
| 40 | 4459606 | Резиновая прокладка | 1 |
| 41 | 4461419 | Резиновая прокладка | 1 |
| 43 | 4460975 | Резиновая прокладка | 1 |
| 44 | 4460976 | Резиновая прокладка | 1 |
| 45 | 4461190 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
