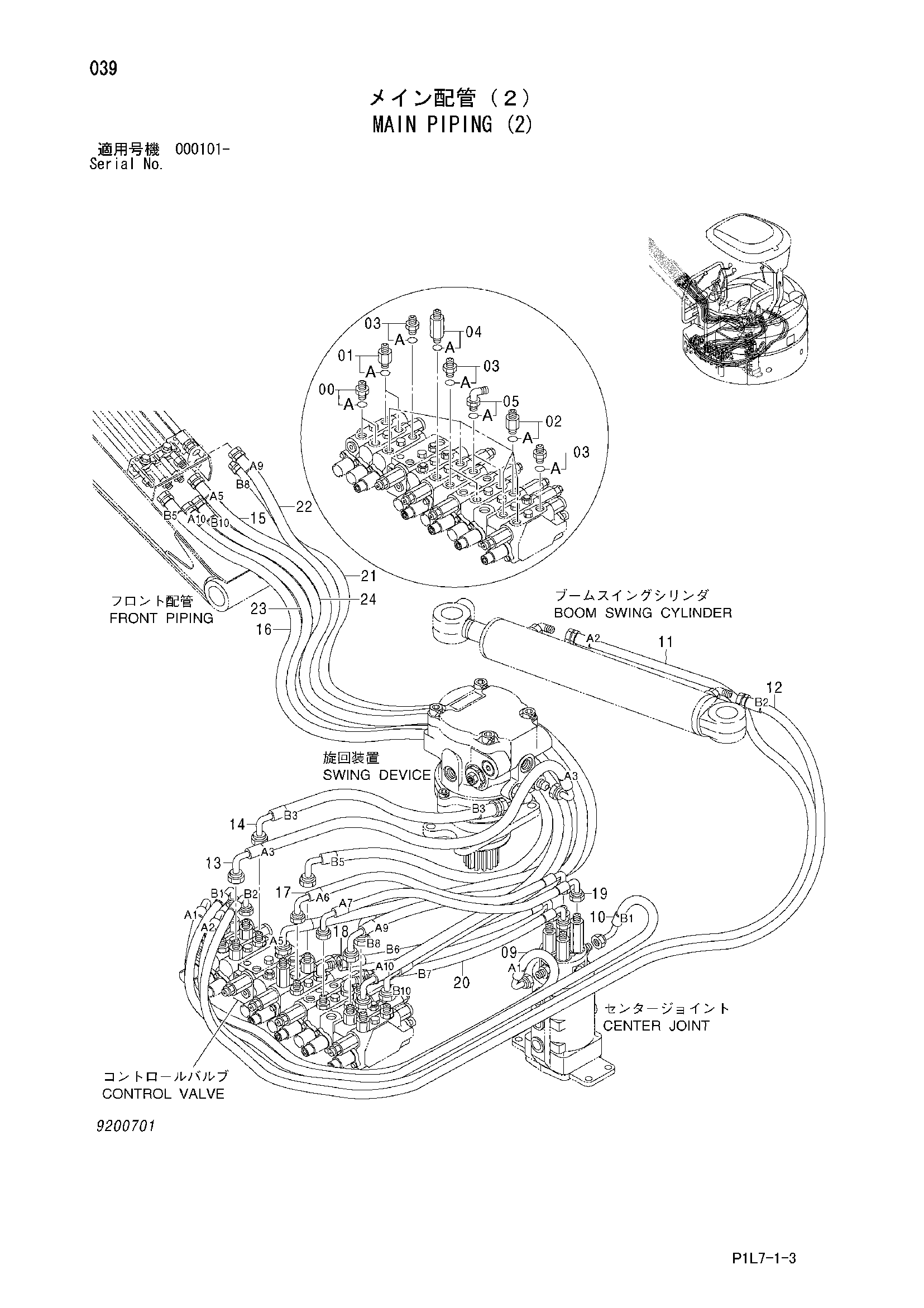

Основные гидролинии (2) — HITACHI EX20U-3
Заводская схема «Основные гидролинии (2)» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368206 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4368209 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4368210 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4419496 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4434982 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4451281 | Шланг (A1) | 1 |
| 10 | 4451282 | Шланг (B1) | 1 |
| 11 | 4451273 | Шланг (A2) | 1 |
| 12 | 4451274 | Шланг (B2) | 1 |
| 13 | 4451283 | Шланг (A3) | 1 |
| 14 | 4451284 | Шланг (B3) | 1 |
| 15 | 4451275 | Шланг (A5) | 1 |
| 16 | 4451276 | Шланг (B5) | 1 |
| 17 | 4451285 | Шланг (A6) | 1 |
| 18 | 4451286 | Шланг (B6) | 1 |
| 19 | 4451287 | Шланг (A7) | 1 |
| 20 | 4451288 | Шланг (B7) | 1 |
| 21 | 4451277 | Шланг (B8) | 1 |
| 22 | 4451278 | Шланг (A9) | 1 |
| 23 | 4451279 | Шланг (A10) | 1 |
| 24 | 4451280 | Шланг (B10) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
