Поворотная колонна — HITACHI EX20U-3

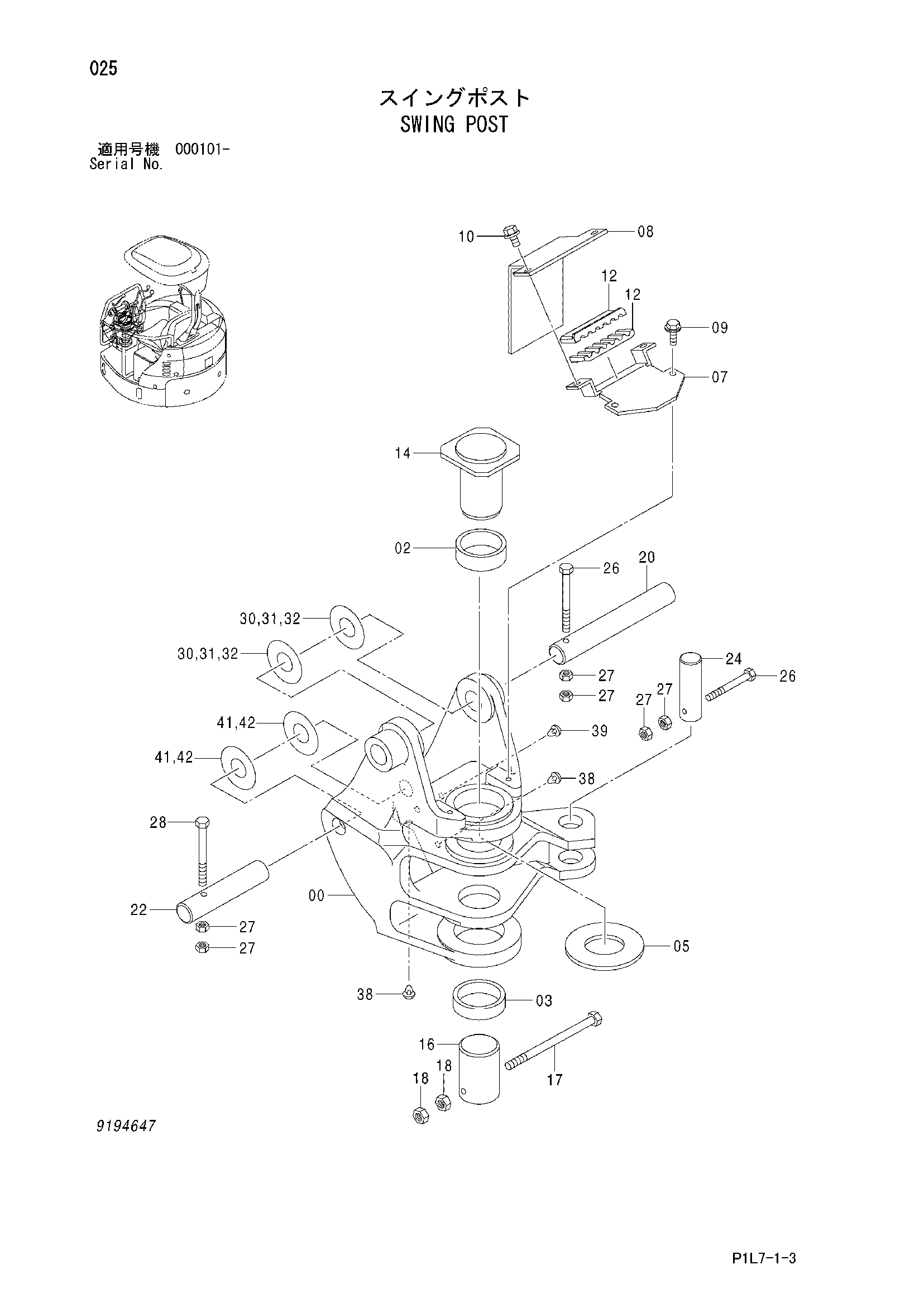

Заводская схема «Поворотная колонна» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004014 | Свингпост | 1 |
| 02 | 4416297 | Втулка | 1 |
| 03 | 4444686 | Втулка | 1 |
| 05 | 4416304 | Упорная пластина | 1 |
| 07 | 9755772 | Крышка | 1 |
| 08 | 4443753 | Крышка | 1 |
| 09 | J051025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | J090820 | Болт с шайбой | 2 |
| 10 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 12 | 4460919 | Резиновая прокладка | 2 |
| 14 | 9752210 | Палец | 1 |
| 16 | 4445256 | Палец | 1 |
| 17 | J971213 замена: J901213 | Болт | 1 |
| 17 | J901213 | Болт | 1 |
| 18 | J231212 замена: J950012 | Гайка | 2 |
| 18 | J950012 | Гайка | 2 |
| 20 | 4445257 | Палец | 1 |
| 22 | 4445258 | Палец | 1 |
| 24 | 4445259 | Палец | 1 |
| 26 | J971090 замена: J901090 | Болт | 2 |
| 26 | J901090 | Болт | 2 |
| 27 | J231210 замена: J950010 | Гайка | 6 |
| 27 | J950010 | Гайка | 6 |
| 28 | J971095 замена: J901095 | Болт | 1 |
| 28 | J901095 | Болт | 1 |
| 30 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 31 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 32 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 38 | 4288579 | Пробка | 2 |
| 39 | 4361804 | Пробка | 2 |
| 41 | 4367639 | Регулировочная шайба 0.5 | 2 |
| 42 | 4367640 | Регулировочная шайба 0.8 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
