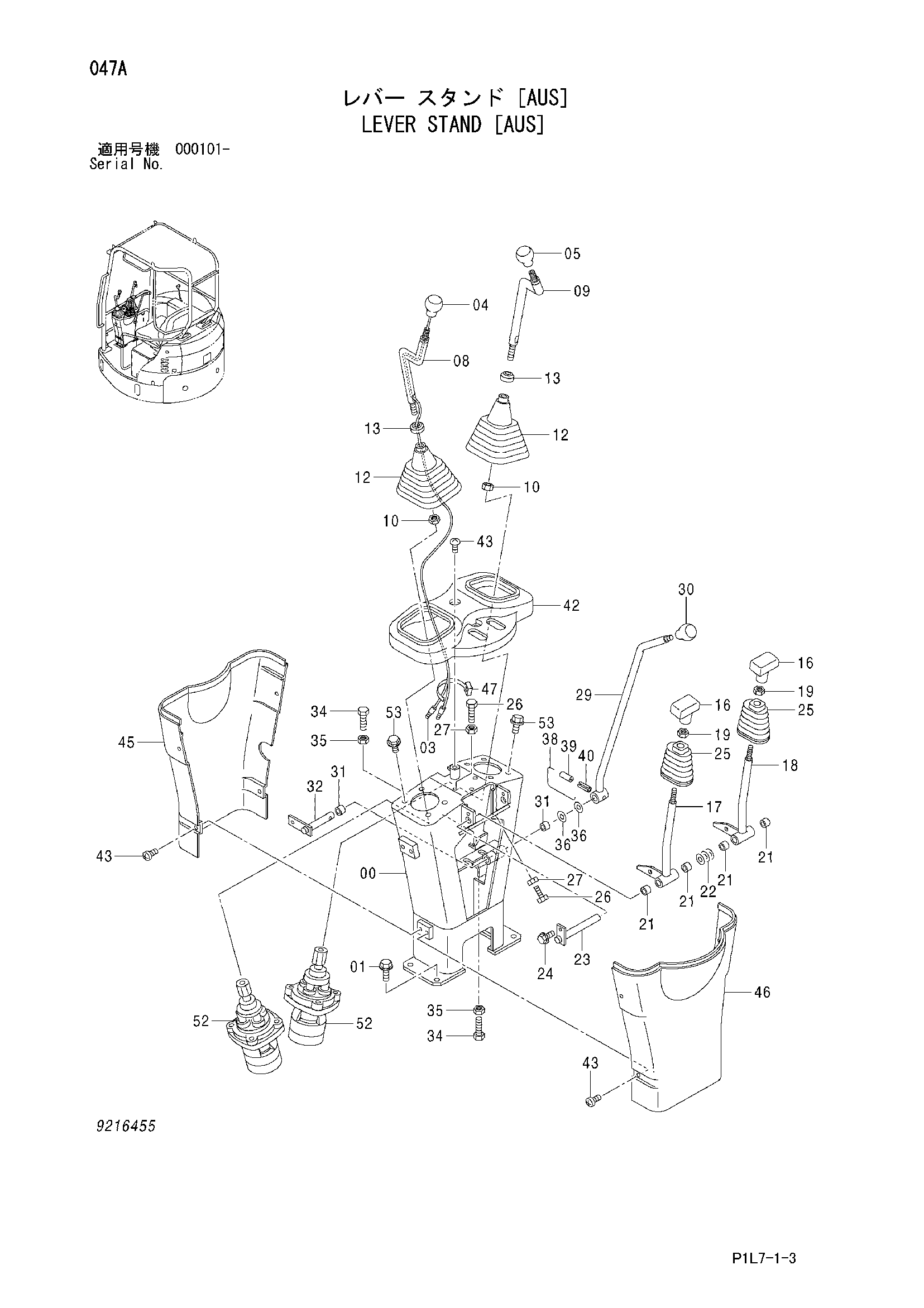

Рычаг стойка [AUS] — HITACHI EX20U-3

Заводская схема «Рычаг стойка [AUS]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021191	Стойка	1
00	6022046	Стойка	1
01	J051030	Болт с шайбой	4
01	J271030 замена: J901030	Болт с шайбой	4
03	4313180	Клемма	2
04	4340154	Рукоятка	1
05	4117704	Рукоятка	1
08	7034891	Рычаг	1
09	7034890	Рычаг	1
10	J231214 замена: J950014	Гайка	2
10	J950014	Гайка	2
12	3069894	Защитный чехол	2
13	4264107	Уплотнение колпачок	2
16	4417442	Рукоятка	2
17	8077191	Рычаг	1
17	8093099	Рычаг	1
18	8077192	Рычаг	1
18	8093100	Рычаг	1
19	4417423	Гайка	2
21	4280301	Втулка	4
22	4289754	Регулировочная шайба	3
23	9750546	Палец	1
24	J090614	Болт с шайбой	1
24	J260612 замена: J900612	Болт с шайбой	1
25	2042778	Защитный чехол	2
26	4296152	Болт	4
27	J231106 замена: M500605	Гайка	4
27	M500605	Гайка	4
29	8080919	Рычаг	1
30	4117704	Рукоятка	1
31	4280301	Втулка	2
32	8080841	Вал	1
32	8093108	Вал	1
34	4296152	Болт	2
35	J231106 замена: M500605	Гайка	2
35	M500605	Гайка	2
36	4289754	Регулировочная шайба	2
38	4423475	Провод	1
39	4213419	Пружинный штифт	1
40	4027427	Пружинный штифт	1
42	4451322	Крышка	1
43	J650614	Винт	10
45	4451323	Крышка	1
46	4451324	Крышка	1
47	4265540	Ленточный зажим	1
52	4438717 замена: 4627975	Пилотный клапан	2
52	4627975	Пилотный клапан	2
53	J090820	Болт с шайбой	8
53	J260820 замена: J900820	Болт с шайбой	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
