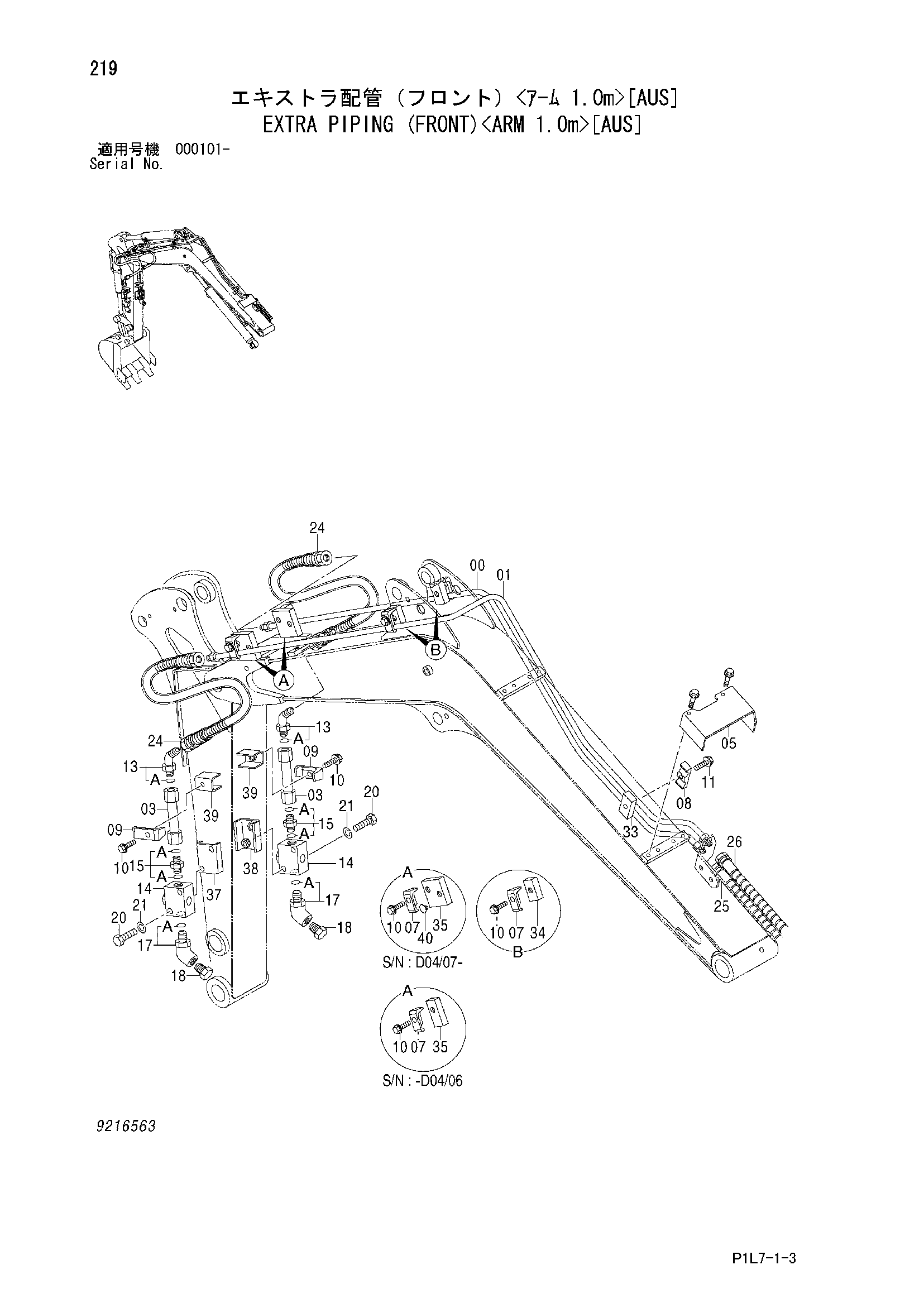

Дополнительный трубопроводы (передний)<рукоять 1.0m>[AUS] — HITACHI EX20U-3

Заводская схема «Дополнительный трубопроводы (передний)<рукоять 1.0m>[AUS]» для HITACHI EX20U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8082196	Трубка	1
01	8082197	Трубка	1
03	9754873	Трубка	2
05	8074144	Крышка	1
07	4331315 замена: 4138227	Хомут трубки	4
07	4138227	Хомут трубки	4
08	4331314 замена: 4275545	Хомут трубки	1
08	4275545 замена: 4633950	Хомут трубки	1
08	4633950	Хомут трубки	1
09	4354754 замена: 4053594	Хомут трубки	2
09	4053594	Хомут трубки	2
10	J051045	Болт с шайбой	6
10	J271045 замена: J901045	Болт с шайбой	6
11	J090845	Болт с шайбой	1
11	4622002	Болт с шайбой	1
13	4163046	Угловой штуцер	2
13A	4506418	Уплотнительное кольцо	1
14	4287721	Запорный клапан	2
15	4276850	Адаптер	2
15A	4506418	Уплотнительное кольцо	2
17	4293263	Угловой штуцер	2
17A	4506418	Уплотнительное кольцо	1
18	4294858	Пробка	2
20	J960860 замена: J900860	Болт	4
20	J900860	Болт	4
21	J252108 замена: A590908	Пружинная шайба	4
21	A590908	Пружинная шайба	4
24	4454937	Шланг	2
25	4454938	Шланг	1
26	4461385	Шланг	1
33	4388932	Седло винта	1
34	4417300	Седло винта	2
35	4392161	Седло винта	2
35	4486231	Седло винта	2
37	9737005	Седло винта	1
38	9737006	Седло винта	1
39	9743546	Седло винта	2
40	4288579	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
