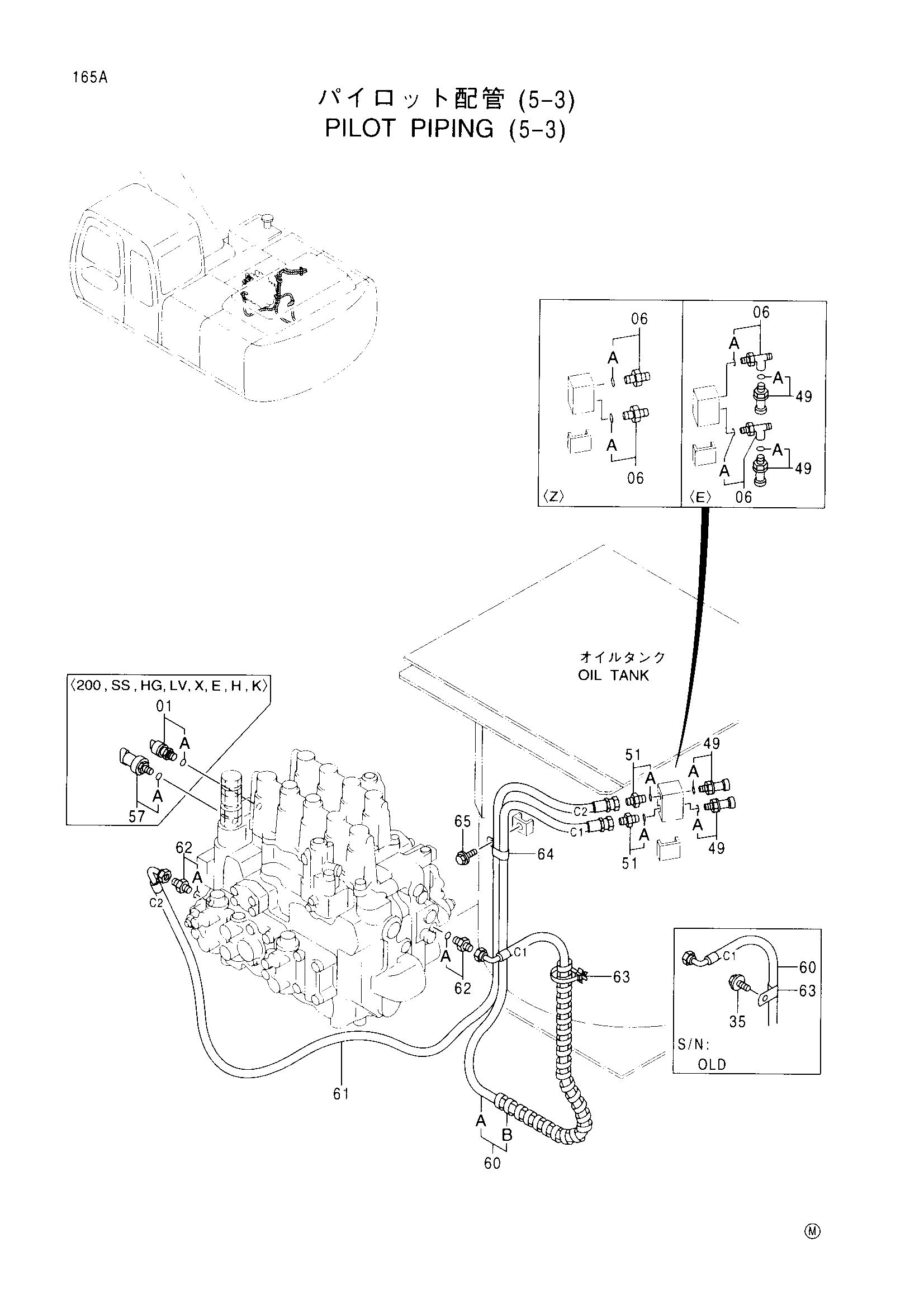

Пилотный трубопроводы (5-3) — HITACHI EX200SS-5
Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344171 замена: 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4380677 | Выключатель | 1 |
| 01 | 4344171 замена: 4380677 | Выключатель | 1 |
| 01 | 4344171 замена: 4380677 | Выключатель | 1 |
| 01 | 4344171 замена: 4380677 | Выключатель | 1 |
| 01 | 4344171 замена: 4380677 | Выключатель | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200465 | Адаптер | 2 |
| 06 | 4364784 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо <E, Z> | 1 |
| 35 | J011020 | Болт с шайбой | 1 |
| 35 | J011020 | Болт с шайбой | 1 |
| 35 | J011020 | Болт с шайбой | 1 |
| 49 | 4332040 | Сеннсор прес.<200, SS, HG, LV, X, E, H, K> | 2 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4255792 | Адаптер | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4353686 | Датчик давления | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4361041 замена: 9153595 | Шланг (C1) | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 9153595 | Шланг в сборе | 1 |
| 60 | 4361041 замена: 9153595 | Шланг (C1) | 1 |
| 60 | 4361041 замена: 9153595 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60A | 4361041 | Шланг (C1) | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 61 | 4361042 | Шланг (C2) | 1 |
| 62 | 4200465 | Адаптер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4190272 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4254600 | Зажим | 1 |
| 63 | 4190272 | Зажим | 1 |
| 63 | 4190272 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4192018 замена: 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 64 | 4192018 | Зажим | 1 |
| 64 | 4192018 замена: 4190292 | Зажим | 1 |
| 64 | 4192018 замена: 4190292 | Зажим | 1 |
| 64 | 4192018 замена: 4190292 | Зажим | 1 |
| 64 | 4190292 | Зажим | 1 |
| 65 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
