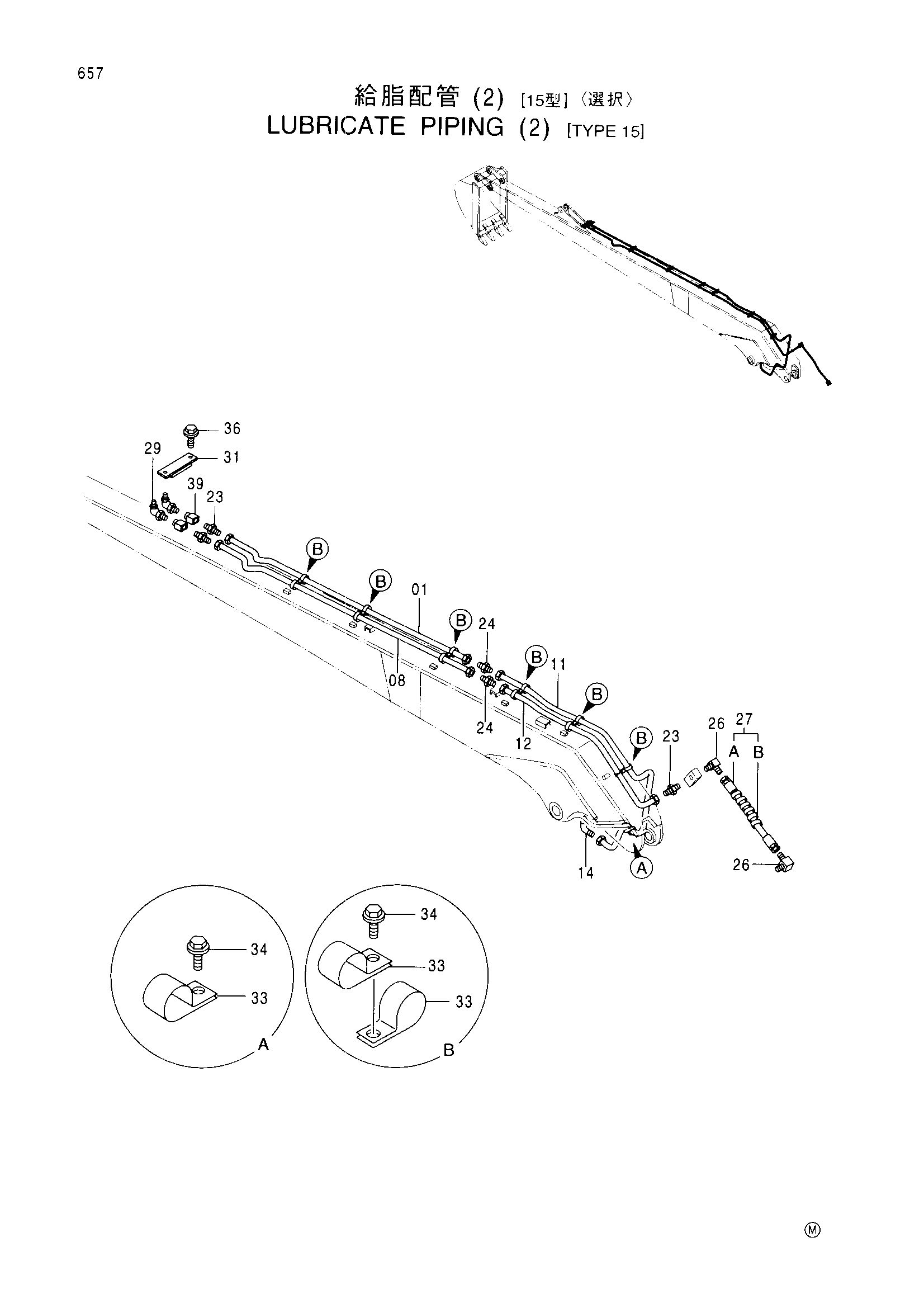

Смазка трубопроводы (2)<тип 15><выбор> — HITACHI EX200SS-5
Заводская схема «Смазка трубопроводы (2)<тип 15><выбор>» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035725 | Трубка | 1 |
| 08 | 3035724 | Трубка | 1 |
| 11 | 3076186 | Трубка | 1 |
| 12 | 3059129 | Трубка | 1 |
| 14 | 4130174 | Штуцер трубки | 1 |
| 23 | 4130169 | Штуцер трубки | 3 |
| 24 | 4130192 | Штуцер трубки | 2 |
| 26 | 4154656 | Угловой штуцер | 2 |
| 27 | 9114956 | Шланг в сборе | 1 |
| 27A | 4213825 | Нейлоновый шланг | 1 |
| 27B | 4276481 | Защитный кожух | 1 |
| 29 | J75581 | Пресс-маслёнка | 2 |
| 31 | 4054024 | Хомут | 1 |
| 33 | 4000854 | Зажим трубка | 13 |
| 34 | J010612 | Болт с шайбой | 7 |
| 36 | J901040 | Болт | 2 |
| 39 | 4060162 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
